Автоматизация процесса стабилизации нефти.

Это процесс удаления из нефти лёгкой бензиновой фракции. В результате стабильная нефть. Разделение нефти на 2 фракции. Это происходит в колонне ректификации. Процесс стабилизации нефти осуществляется с помощью бинарной ректификации (лёгкая и стабильные фракции).

Рис 11.3

1. Поддерживать (стабилизировать) температуру верха колонны ректификации (регулируемые параметры).

Стабилизация давления в колонне ректификации.

Стабилизация уровня в колонне ректификации

Стабилизация расхода пара в рибойлере

Стабилизация уровня в ёмкости

Помимо стабилизации есть ещё и контроль. Обязательно сигнализация и блокировка.

2. Регулирующие параметры:

- Температура верха – расход орошения

- Давление колонны ректификации – расход хладоагента и сброс в атмосферу.

Сначала сбрасывается 2-2, а затем 2-3

- Уровень – расход стабильной нефти и расход пара

Каскадные системы регулирования.

Для двух параметров: температура верха и уровня в колонне ректификации.

Температура верха:

Рис 11.4

Стабилизация расхода орошения с коррекцией по температуре верха колонны ректификации.

ПЛК 1 – основной (задание от оператора);

ПЛК 2 – вспомогательный (задание от ПЛК 1).

Уровень:

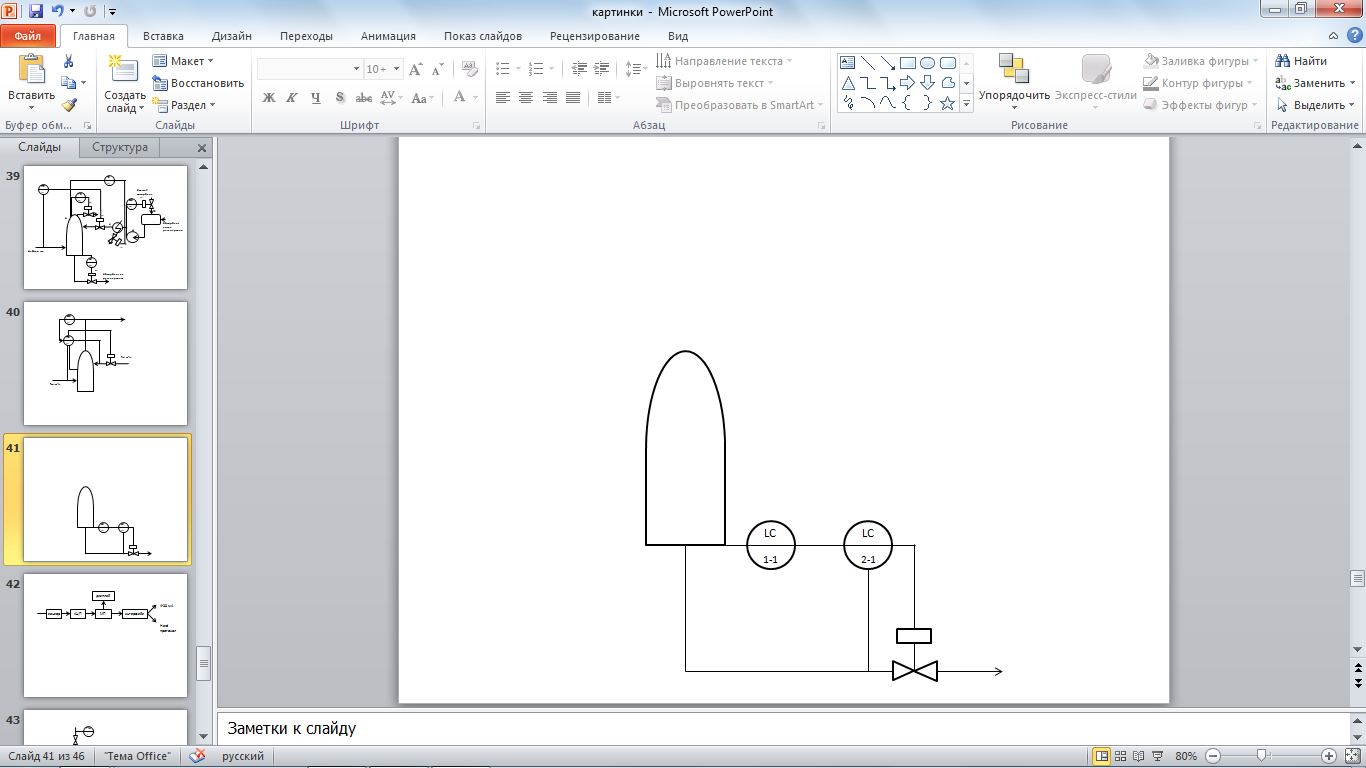

Рис 11.5

Стабилизация расхода кубового остатка (стабильной нефти) с коррекцией по уровню ректификации.

Лекция №12

Автоматизация процесса абсорбции.

Абсорбция – процесс поглощения компонентов газа жидкостью (компонента газа, воды). В качестве жидкости – абсорбент.

Так осуществляется осушка газа.

Рис 12.1

Необходимо время как можно меньше, а давление – как можно выше.

1система: стабилизация соотношения насыщенный газ – абсорбент

2 система: стабилизация температуры в абсорбере

3 система: стабилизация давления в абсорбере

4 система: стабилизация уровня

5 система: стабилизация концентрации регенерированного абсорбента.

Можно стабилизировать уровень в ёмкости с абсорбентом.

Основной регулируемый параметр: концентрация извлекаемого компонента в обеднённом газе.

Это были одноконтурные системы регулирования.

Каскадные системы регулирования.

1 система: стабилизация соотношения насыщ. газ – абсорбент с коррекцией по концентрации извлекаемого компонента в обеднённом газе.

Рис. 12.2

2 система: стабилизация расхода насыщенного абсорбента с коррекцией по уровню в абсорбере.

Рис 12.3

Интеллектуальные датчики (ид).

ИД – это устройство, включающее в себя микропроцессор, предназначенный для обработки поступающей информации. ИД можно представить следующей структурной схемой:

АЦП – аналого-цифровой преобразователь

МП – микропроцессор, проводящий обработку информации и вывод на дисплей , может устанавливать границы.

Автоматизация скважин.

Сводится к измерению параметров и предотвращению аварийной ситуации.

Автоматизация газовых скважин.

1)Используются передвижные сепараторы

2)Введение факельной измерительной линии на кустах газовых скважин.

«Надым» - передвижная сепараторная установка

Измеряют: дебит газа, оценивают вынос жидкости и механических примесей.

FQI

TI

PISA

Перспективное направление: определение дебита для многофазных сред. Используется флуактационный метод. В качестве датчика: СИМ – скважинный измерительный модуль.

QSA

Рядом со скважиной. В окружающей среде

Предельная загазованность скважины

(конц. вредных газов)

S – блокировка (защита)

F – расход; Q – интегральный расход; I – мгновенный расход
