6.2.2. Монтаж крупнопанельных зданий
Крупнопанельные здания лучшим образом удовлетворяют индустриализации, снижению стоимости и сроков строительства. Все сборные элементы домов изготовляют на домостроительных комбинатах, где технологические процессы полностью механизированы и в значительной степени автоматизированы. На строительной площадке ведется лишь сборка зданий из унифицированных элементов заводского изготовления.
Различают крупнопанельные здания с поперечными или продольными несущими стенами, а также с продольными и поперечными, с опиранием перекрытий по контуру. Наружные стеновые панели соединяются друг с другом и с внутренними панелями сваркой. Для уменьшения теплопроводности, повышения воздухо- и водонепроницаемости стыки имеют водозащитные гребни.
Для монтажа крупнопанельных зданий обычно применяют башенные передвижные краны грузоподъемностью 5-8 т.
Конструкции надземной части зданий с продольными несущими стенами монтируют поэтажно, разбивая этаж на захватки по секциям дома, (рис. 6.16). Монтаж секции начинают с установки лестничной клетки или фасадных панелей: вначале устанавливают панели более удаленной от крана стены, затем панели внутренних стен и, наконец, панели наружной продольной стены, ближайшей к крану.
Рис. 6.16. Схема разбивки на захватки монтируемого здания
Панели наружных и внутренних стен устанавливают на цементный раствор, чем обеспечивается плотность и непроницаемость горизонтальных стыков панелей наружных стен.
До окончательного закрепления панели тщательно выверяют и приводят в проектное положение при помощи отвесов и шаблонов, после чего сваривают закладные детали.
Плиты перекрытий на первой захватке укладывают, начиная от угла дома и заканчивая в конце секции. Плиты перекрытий к месту монтажа доставляют в вертикальном положении, у объекта с помощью кантователя их переводят в горизонтальное положение и при помощи балансирной траверсы подают краном на место укладки.
По ходу укладки плит перекрытия заделывают горизонтальные стыки между ними и панелями наружных стен. Горизонтальный паз между плитой перекрытия и гребнем панели заполняют легким бетоном, на стык наклеивают изоляцию (из одного слоя рубероида на битуме). Наружную стеновую панель следующего этажа устанавливают на две деревянные монтажные подкладки; перед этим по периметру наружных стен приклеивают прокладку в виде жгута из пористой резины или просмоленного каната. Непосредственно перед монтажом панели между прокладками наносят слой раствора, на который и устанавливают панель.
Изнутри швы зачеканивают, а снаружи расшивают или заделывают герметиком. Герметики изготовляются на основе полимеров в виде мастик, жгутов, прокладок и профилированных изделий. Наиболее надежными являются мастичные герметики, так как они легко заполняют стыки и швы любых размеров и конфигураций. Мастичные герметики находятся в бумажных патронах; для выдавливания мастики из патрона непосредственно в стыки или швы применяют специальные шприцы.
Особое внимание при монтаже надо уделять сварке закладных деталей. Места сварки и все открытые стальные детали тщательно защищают от коррозии путем металлизации цинком.
Балконные плиты при монтаже временно закрепляют с помощью стоек-подкосов.
Для временного крепления и выверки стеновых панелей при монтаже применяют жесткие раздвижные подкосы и жесткие горизонтальные связи (рис. 6.17, 6.18).
Раздвижной подкос состоит из двух телескопических труб. На нижнем конце имеется стержень, соединяемый стяжной муфтой с захватом, укрепленным в плите перекрытия. Сверху подкос скрепляется с захватом струбциной, закрепленной на панели. Жесткая горизонтальная связь состоит из двух струбцин, тяги, трубы и стяжной муфты.

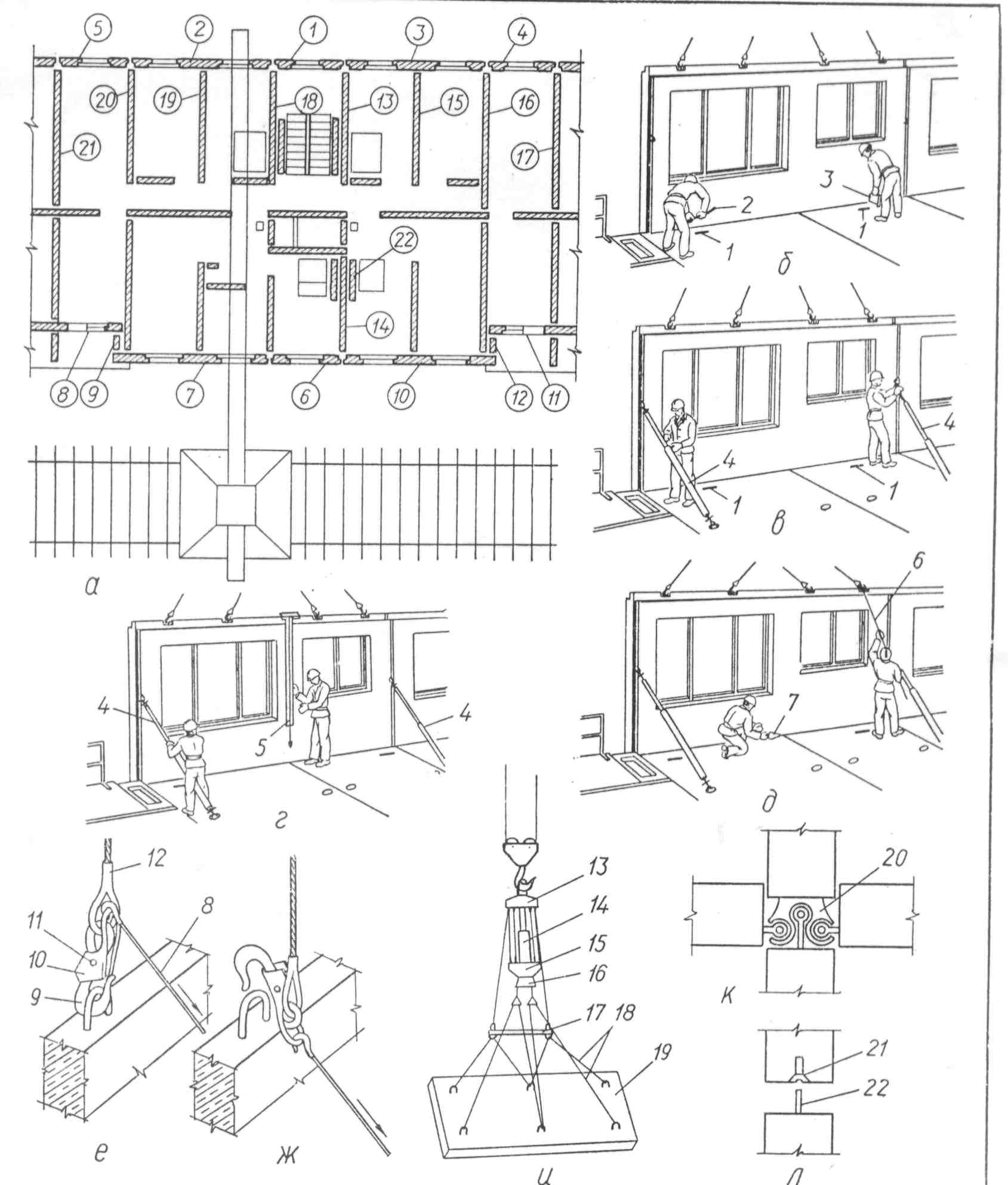

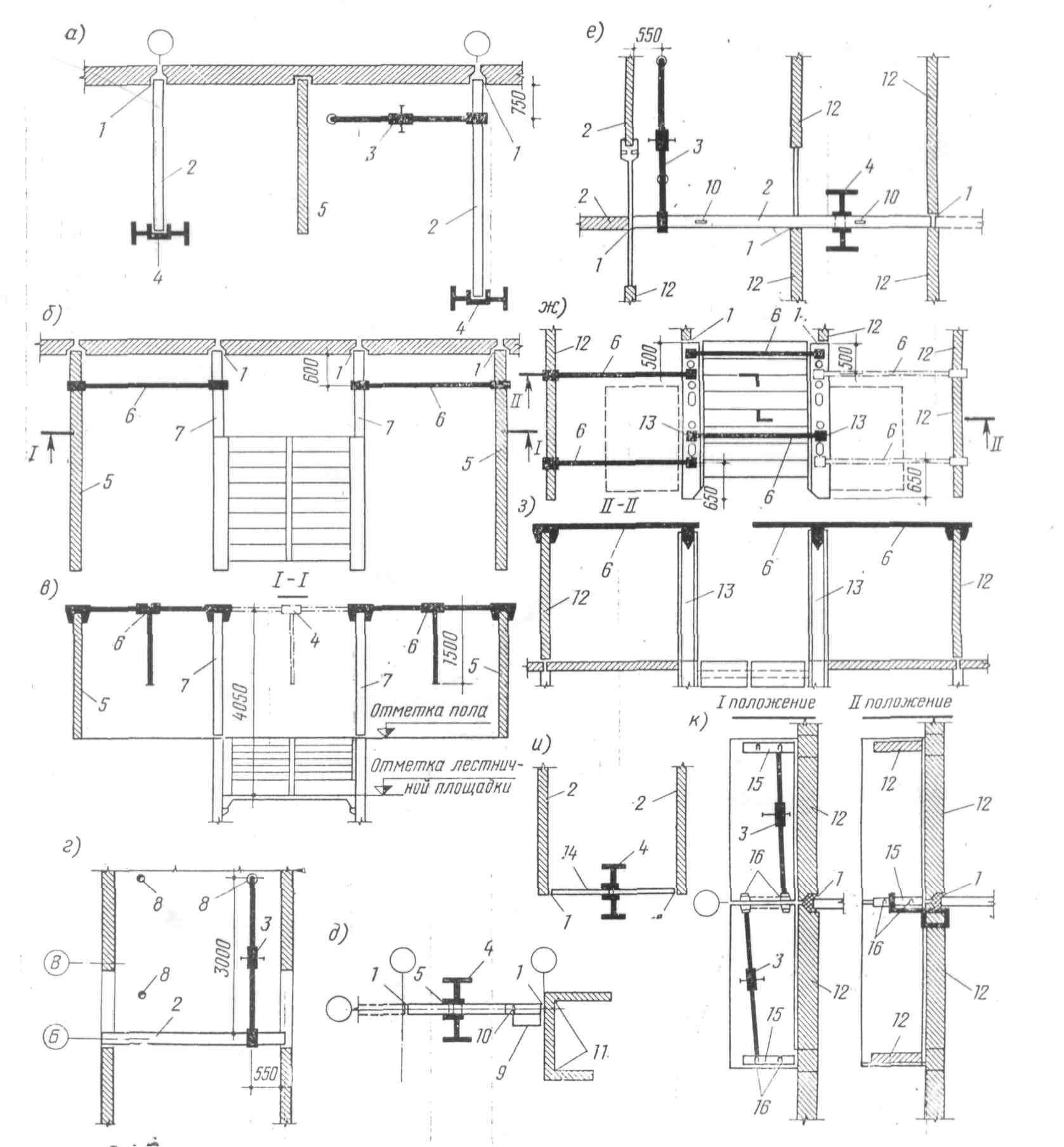

Рис. 6.17. Схема временных креплений наружных и внутренних панелей и перегородок:
а — крепление наружной двухмодульной стеновой панели — план; б — то же, разрез;
в — крепление торцевых наружных стеновых панелей — план; г — то же, разрез; д — крепление одномодульной стеновой панели — план; е — крепление внутренней стеновой панели, образующей глухой стык и являющейся базовой панелью, — план; ж — то же, разрез, вид по А-А и по Б—Б; з — крепление наружной стеновой панели лоджии — план; 1 — наружная стеновая панель; 2 — подкосная струбцина; 3 — монтажная петля стеновой панели;
4 — внутренняя стеновая панель; 5 — подъемные петли; 6 — винтовой захват; 7 — технологические отверстия; 8 — стойка-струбцина
Вертикальность положения панели выверяют при помощи линейки-отвеса; положение панели регулируют стяжными муфтами до тех пор, пока шнур отвеса не совпадет с нулевой меткой шкалы внизу линейки. Выверка и временное закрепление панелей перегородки производится также при помощи струбцин и отвеса.

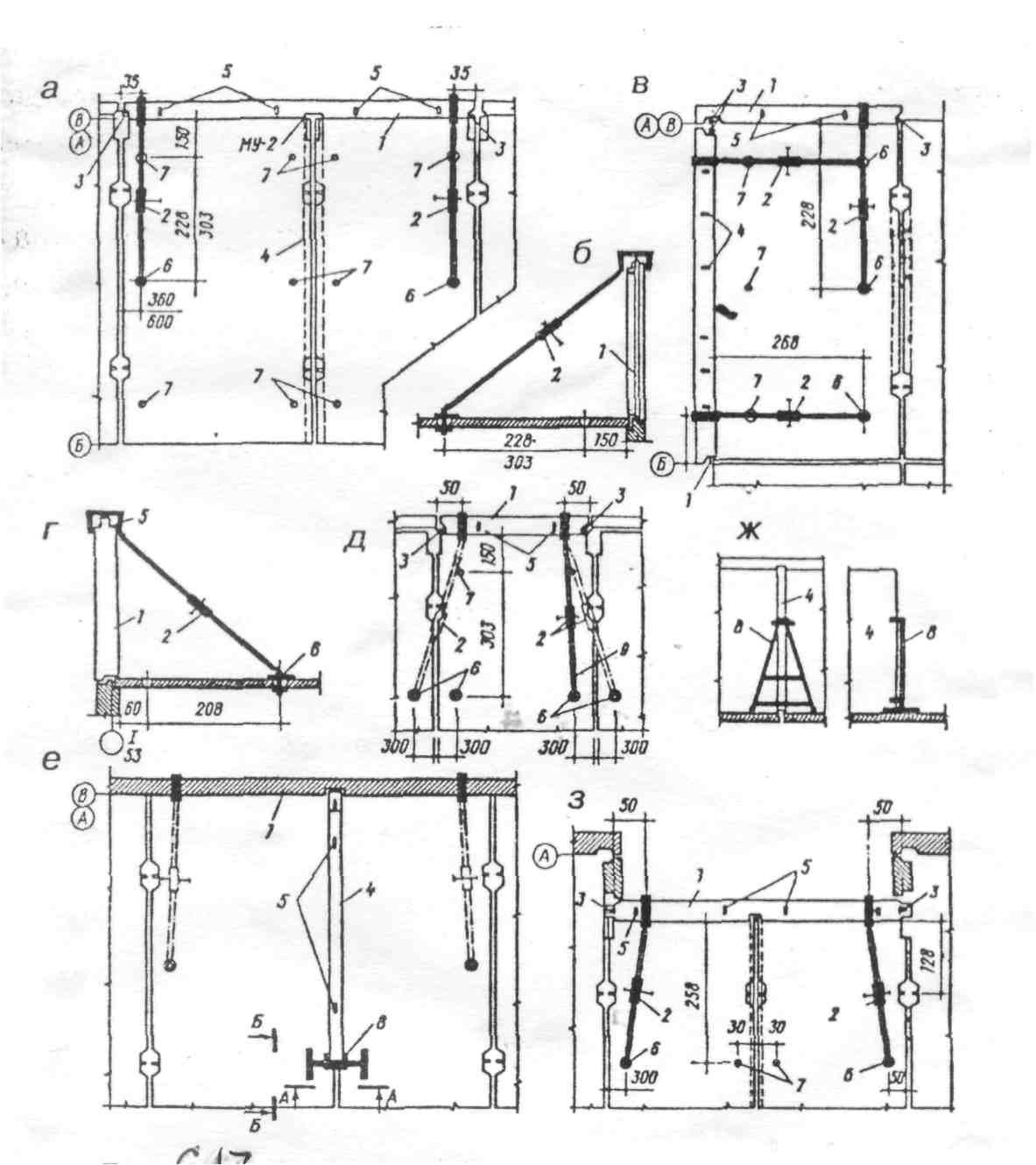

Рис. 6.18. Схема временного крепления внутренних стеновых панелей лестничных клеток, внутренних одно- и двухмодульных панелей, электро- и вентиляционных блоков и стенок лоджий:
а – крепление внутренних стеновых панелей, примыкающих к наружным, – план; б – крепление внутренних стеновых панелей лестничной клетки – план; в – то же, разрез;
г – крепление внутренних одномодульных стеновых панелей – план; д – крепление электропанелей – план; е – крепление внутренних стеновых двухмодульных панелей – план; ж– крепление вентиляционных блоков лестничных клеток и кухонь – план; з – то же, разрез;
и – крепление внутренних перегородок – план; к – крепление балконных стенок лоджий – план; 1 – монтажный узел; 2 – внутренняя стеновая панель; 3 – струбцина подкосная;
4 – стойка-струбцина; 5 – базовая панель; 6 – струбцина распорная накидная; 7 – панели лестничных клеток; 8 – технологическое отверстие; 9 – электропанель; 10 – подъемные петли; 11 – шахта лифта; 12 – ранее установленная панель; 13 – вентиляционный блок; 14 – внутренняя перегородка; 15 – балконная стенка; 16 – монтажные петли
Горизонтальные и вертикальные швы наружных панелей по фасаду здания расшивают с подвесных легких люлек.
Окончательное положение смонтированных панелей секции или захватки проверяют теодолитом и нивелиром. Отклонения элементов от проектного положения, превышающие допустимые, устраняют путем перемонтажа элементов. Результаты геодезической проверки смонтированной секции заносят в поэтажные планы, указывая фактические высотные отметки элементов и отклонения их от вертикали.
Здания с поперечными несущими стенами и здания смешанной бескаркасной схемы также можно монтировать свободным методом, однако, предпочтительным является ограниченно-свободный монтаж с использованием горизонтальных связей или штанг-шаблонов в комплекте с подкосами или шарнирно-связевыми кондукторами-установщиками.
В качестве базовых элементов также можно использовать шахты лифтов, стены лестничной клетки или поперечные несущие стены, тщательно выверенные и жестко закрепленные. По перекрытию раскатывают стальные ленты с отверстиями, в которых закрепляют упоры, фиксирующие положение низа поперечных стеновых панелей. Верх панелей фиксируют от базового элемента горизонтальными связями, обеспечивающими принудительное приведение элементов в проектное положение без выверки по вертикали.
На рис. 6.19 показана последовательность монтажа элементов при использовании в качестве базовой поперечной несущей стены в комплекте со связями-штангами, пропускаемыми на высоте 1,7 м от уровня перекрытия через специальные технологические отверстия.
Рассмотрим пример монтажа крупнопанельного жилого дома.
Строительство жилого 16-этажного дома на 256 квартир ведется поточным методом, сборные элементы доставляют по часовым графикам и монтируют с транспортных средств. Монтажные работы максимально совмещены с внутренними строительными, специальными и отделочными работами. Все материалы и изделия поставляют централизованно в контейнерах по графику непосредственно на рабочее место. Здание разбивают на две захватки.
