Панельного здания:

1 — панель наружной стены; 2 — распорный анкер; 3 — кронштейн; 4 — направляющая;

5 — утеплитель; 6 — элемент крепления утеплителя; 7 — облицовочные плиты из архитектурного бетона; 8 — блок обрамления оконного проема

При защите теплоизоляционного материала, располагаемого с наружной стороны стены, в качестве защитно-декоративного слоя используются различные листы и панели на основе гипса, дерева (древесно-стружечные и древесно–волокнистые плиты и панели) и пластика. Крепление их к стенам осуществляется по аналогии с креплениями, приведенными выше. В качестве примера можно привести комплексные системы, разработанные на совместном Российско-Германском предприятии «ТИГИ-KNAUF» (рис 6.71), а также фирмой «WERZALIT» (Германия).

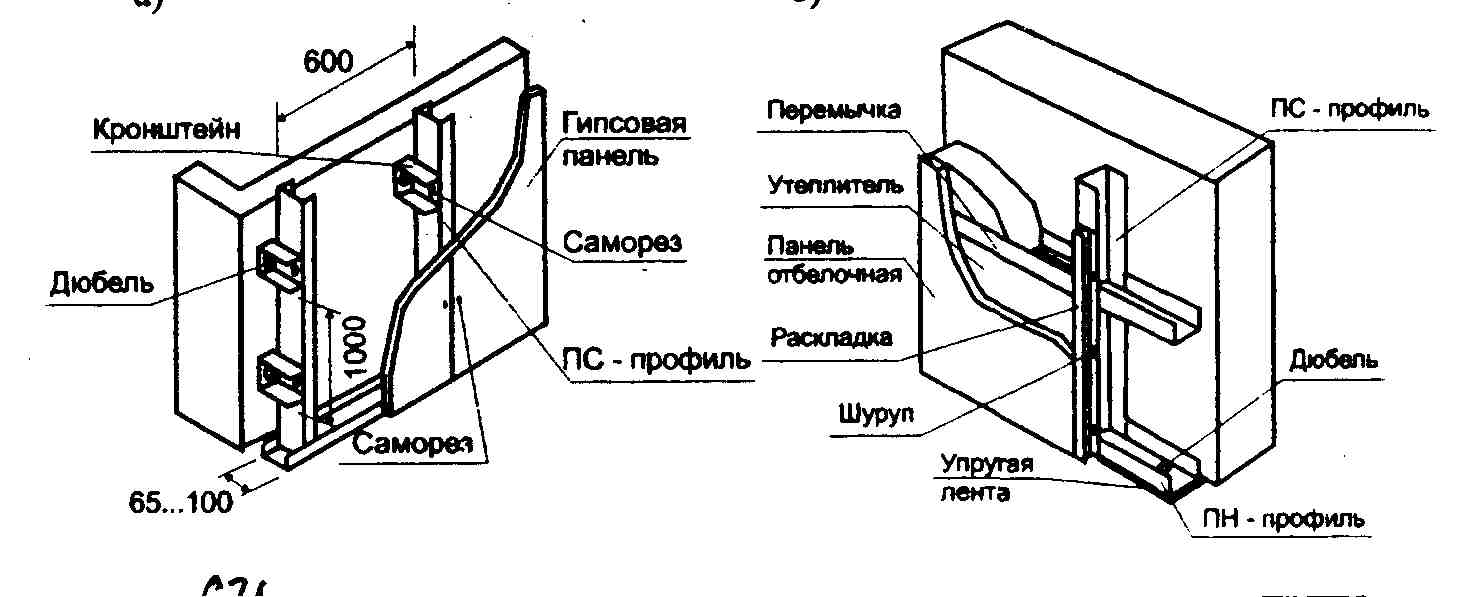

Рис. 6.71. Комплексные системы, разработанные предприятием «ТИГИ-KNAUF»

В связи с большим количеством разнообразных теплоизоляционных и облицовочных материалов, а также способов их крепления возникают трудности с выбором конкретного способа теплозащиты. Для облегчения этого процесса составлены классификации технологий нанесения и закрепления теплоизоляционных материалов (рис. 6.72) и защитных слоев (рис 6.73) конструкциях теплозащиты стен жилых зданий.

Закрепление утеплителя на стенах при устройстве дополнительной теплозащиты может выполняться следующими способами (рис. 6.72):

- навешиванием (минераловатные плиты средней и повышенной жесткости, плиты фибролитовые, пенопласты, пенополистиролы и др.);

- закреплением на направляющих (минераловатные плиты различной степени жесткости, пенопласты, пенополистиролы, плиты фибролитовые и др.);

- клеевым креплением (минераловатные плиты средней и повышенной степени жесткости, пенопласты, пенополиуретан, плиты фибролитовые и др.);

• клеевым креплением с навешиванием (минераловатные плиты с различной степенью жесткости, плиты камышитовые, фибролитовые, пенопласты и др.);

• нанесением (пенополиуретан, эковата, легкие бетоны, "теплые" растворы и др.), которое может быть послойным.

При применении данных материалов в качестве заливочных может использоваться съемная или несъемная опалубка. В случае устройства несъемной опалубки утеплитель не армируется. В другом случае возможно применение как армированного, так и не армированного теплоизоляционного материала.

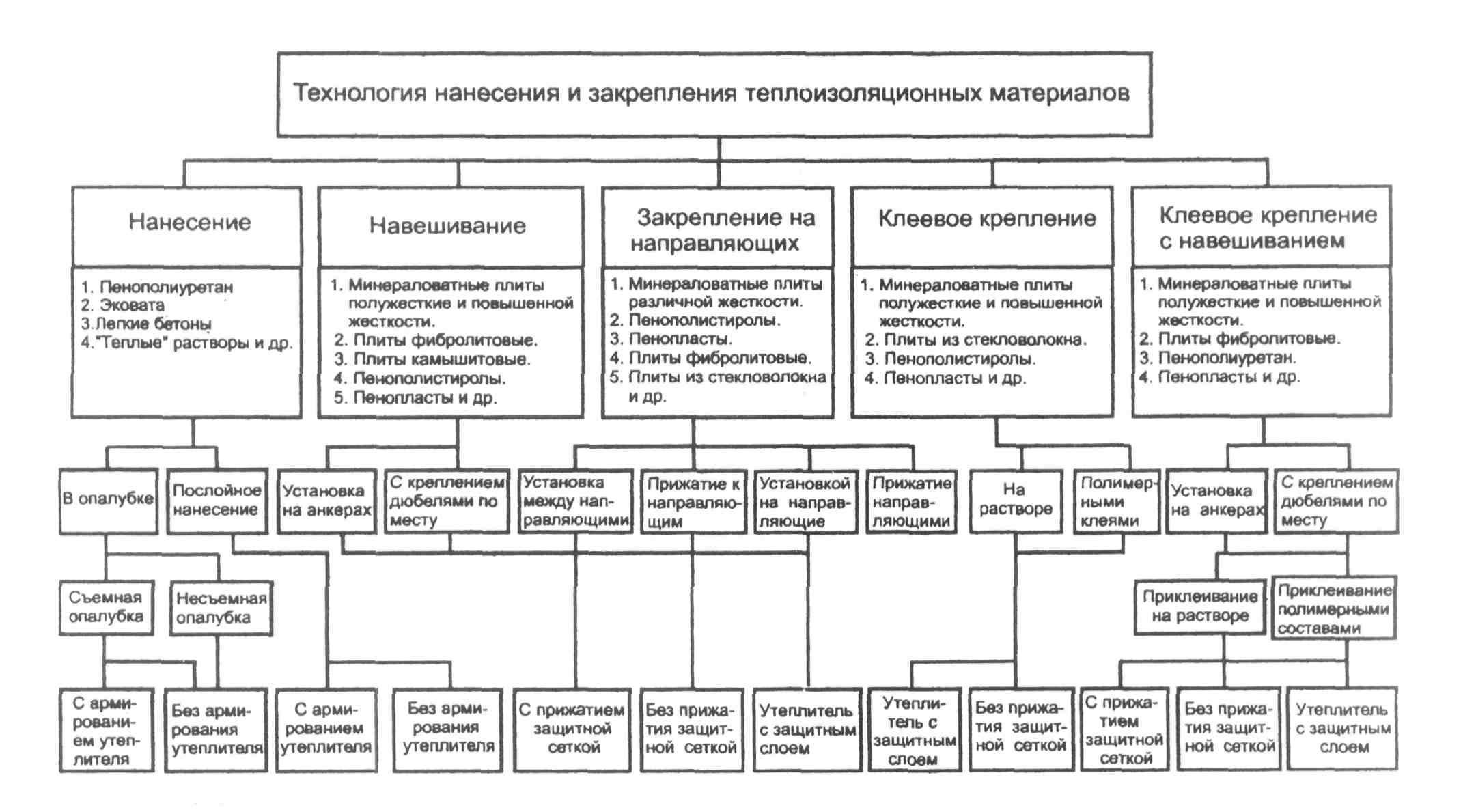

Рис. 6.72. Классификация технологий нанесения и закрепления теплоизоляционных

Материалов

Навешивание утеплителя может осуществляться на установленные заранее анкеры или с креплением его дюбелями по месту. При этом возможны следующие варианты навешивания теплоизоляции: с прижатием защитной сеткой; без прижатия защитной сеткой; с защитным слоем.

При закреплении на направляющих возможны следующие способы устройства теплоизоляционного слоя: 1) установка между направляющими; 2) прижатие к направляющим; 3) постановка на направляющие; 4) прижатие направляющими. В первых трех вариантах возможно крепление утеплителя с прижатием защитной сеткой; без прижатия защитной сеткой; с защитным слоем. Клеевое крепление утеплителя может осуществляться полимерными клеями и растворами, причем как с прижатием защитной сеткой, так и без него.

При комбинированном креплении утеплителя (клеевое с навешиванием) в качестве клеящих составов возможно применение растворов и полимерных клеев, а навешивание может осуществляться на заранее установленные или устанавливаемые по месту анкеры.

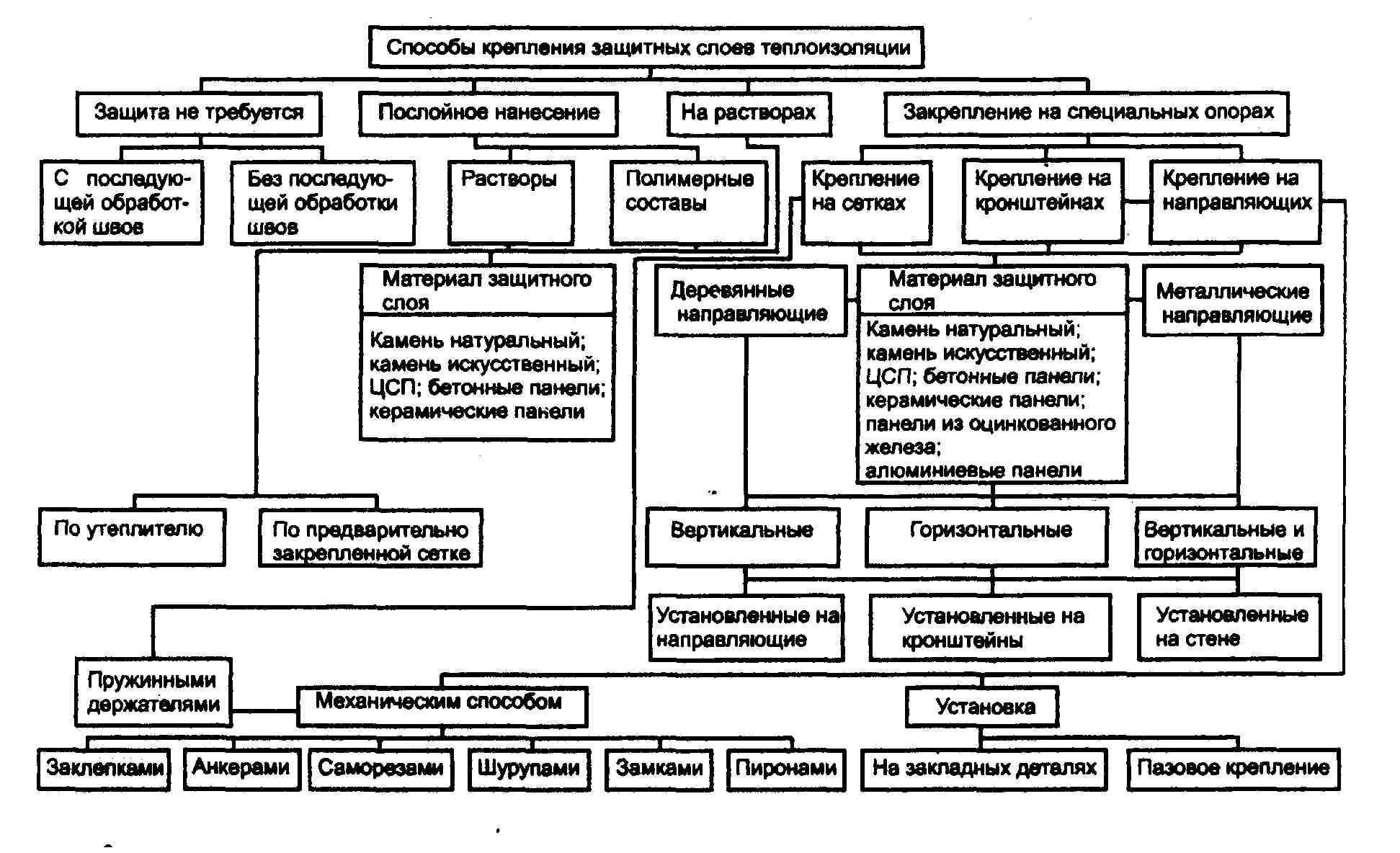

Рис. 6.73. Классификация устройства защитных слоев теплоизоляционного материала в
