(Фирма "enka", Турция)

На Калужском шоссе в Московской области построено здание Мострансгаза, облицованное панелями из волокнистого цемента (860x440x10 мм). Их крепление осуществлялось с помощью замков в виде монтажных крючков, которые вдвигаются в вертикальные направляющие. Крючки, на которые происходит опирание панелей, фиксируются заклепками. Для плотного прилегания панели к направляющей между ними закладывают резиновую прокладку (рис 6.67). Все детали каркаса выполнены из алюминия.

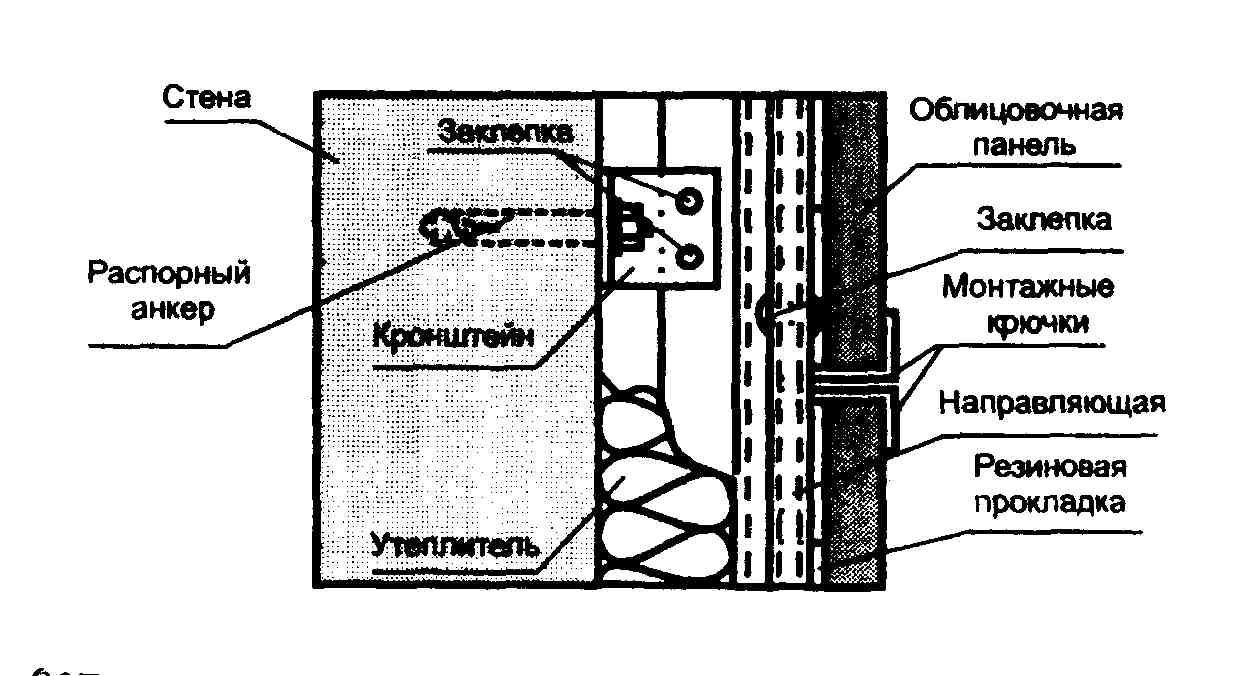

Рис. 6.67. Теплозащита стены здания Мострансгаза на Калужском шоссе в Московской области

В Москве Турецкая фирма "Garanti-Koza" построила на проспекте 60 лет Октября здание сберегательного банка Российской Федерации. Стены этого здания утеплены минераловатными плитами, а их защита выполнена панелями из волокнистого цемента. Крепление панели осуществлено с помощью трех дюбелей (рис. 6.68), которые зацеплены за горизонтальные направляющие.

В Германии фирмой "Eternit" разработаны тонкостенные панели "Pelikolor" из волокнистого цемента, не содержащего асбест, покрытого с наружной стороны слоем краски со специальным наполнителем. Другая сторона панели покрыта прозрачным составом. Панели "Pelikolor" в основном изготавливают размерами 310x150x8(12) мм. Их крепление на фасаде здания может осуществляться на металлическом каркасе специальными цветными заклепками этой же фирмы (рис. 6.69, а).

Рис. 6.68. Теплозащита стены сберегательного банка Российской Федерации на проспекте 60-лет Октября (строит фирма "Garanti-Koza", Турция)

Большой практический интерес представляет технология облицовки фасадных поверхностей при их утеплении, разработанная в МГСУ под руководством А.А. Афанасьева (рис. 6.70). Она базируется на использовании тонкостенных плит из архитектурного бетона, которые навешиваются на вертикальные направляющие.

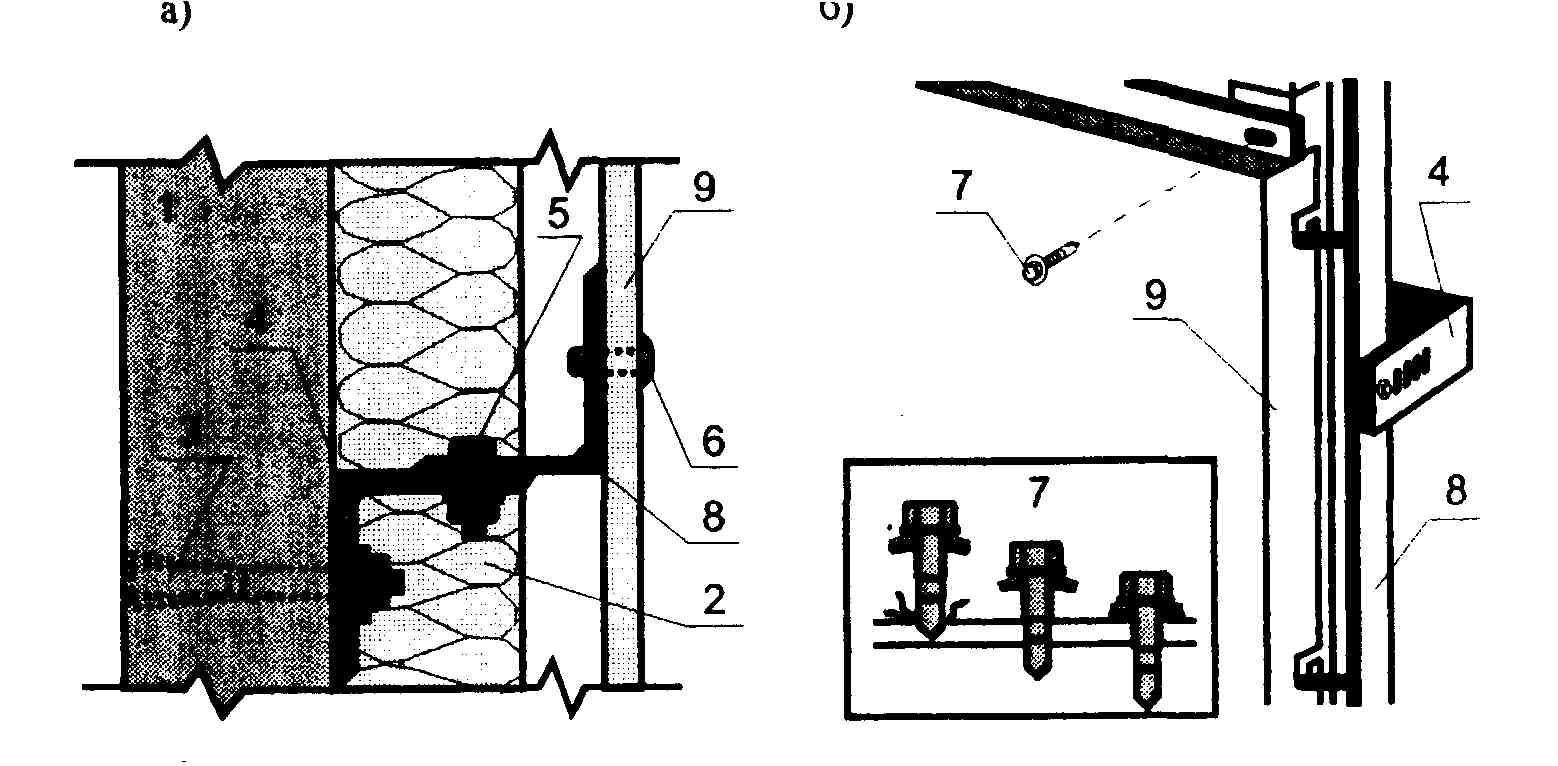

Рис. 6.69. Теплозащита стены фирмой "Eternit" (а) и алюминиевыми с помощью специальных саморезов (б):

1 - стена; 2 - утеплитель; 3 - распорный анкер; 4 - кронштейн; 5 - болт, 6 - заклепка; 7 - саморез; 8 - направляющая; 9 - облицовочная панель

На рис. 6.70 приведена конструктивно-технологическая схема утепления фасадов крупнопанельных и других типов зданий с облицовкой из штучных бетонных плит. Принята горизонтальная разрезка, что позволило существенно сократить число типоразмеров облицовочных плит, а также снизить расход металла на устройство каркаса. В данном решении используются только вертикально расположенные направляющие в виде металлических полос толщиной 2–3 мм и шириной 30–40 мм, устанавливаемые с помощью болтовых соединений на кронштейны. Данное конструктивное решение предусматривает технологию утепления стенового ограждения с устройством вентилируемого пространства, а также без него. Вентилируемое пространство ограничивается по вертикали направляющими, что обеспечивает интенсивную вентиляцию поверхностных слоев утеплителя при условии попадания на его поверхность части атмосферных осадков.

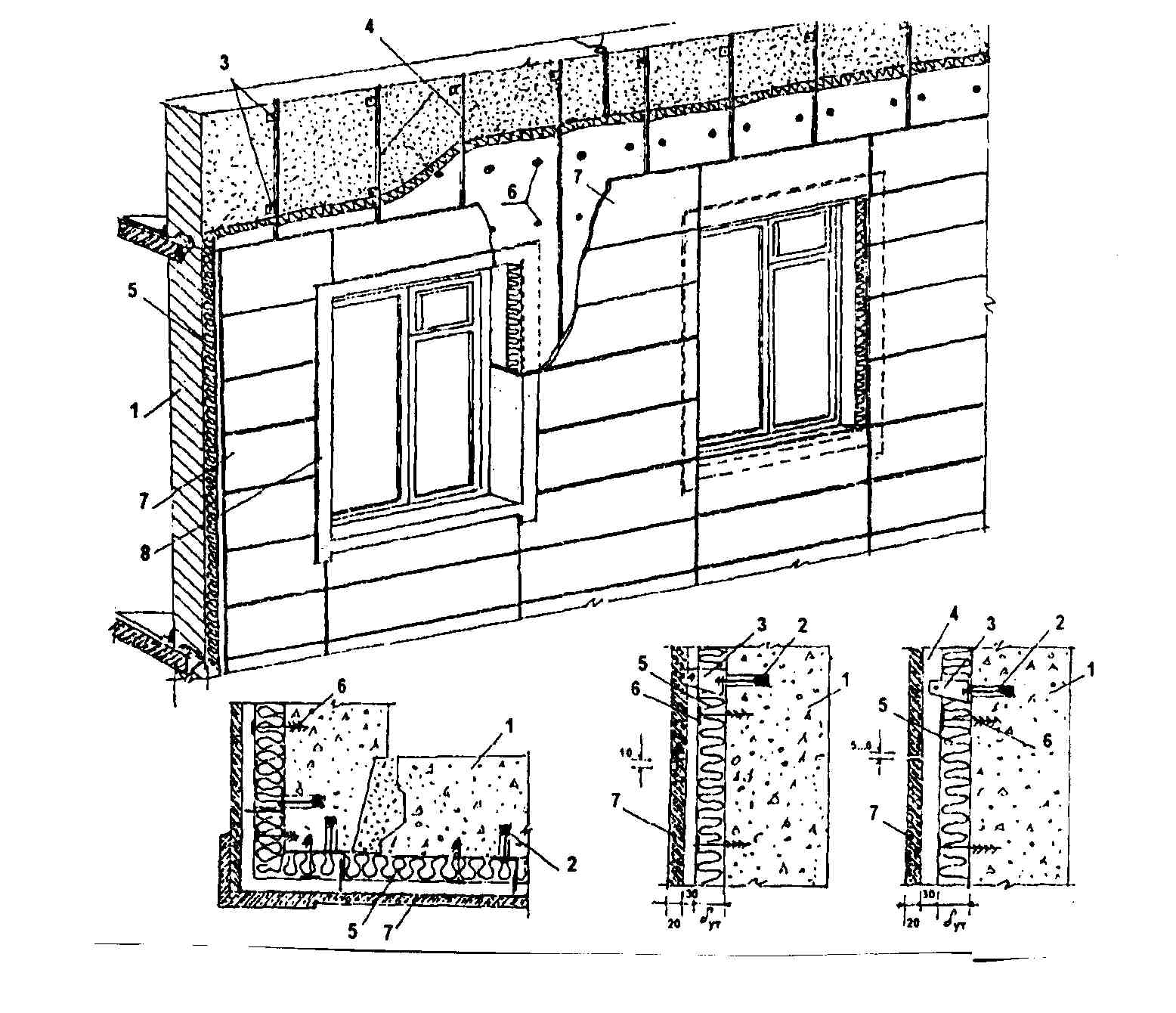

Рис. 6.70. Конструктивно-технологическая схема утепления и облицовки фасада крупно
