Одиночных кондукторов:
а — расположение колонны до ее подъема; б — опускание колонны в одиночный кондуктор; в— закрепление колонны в кондукторе
Монтаж навесных панелей наружных стен производится поярусно в порядке технологической последовательности монтажа, указанной на рис. 6.30. Временно панели закрепляются двумя подносными струбцинами (рис. 6.34).

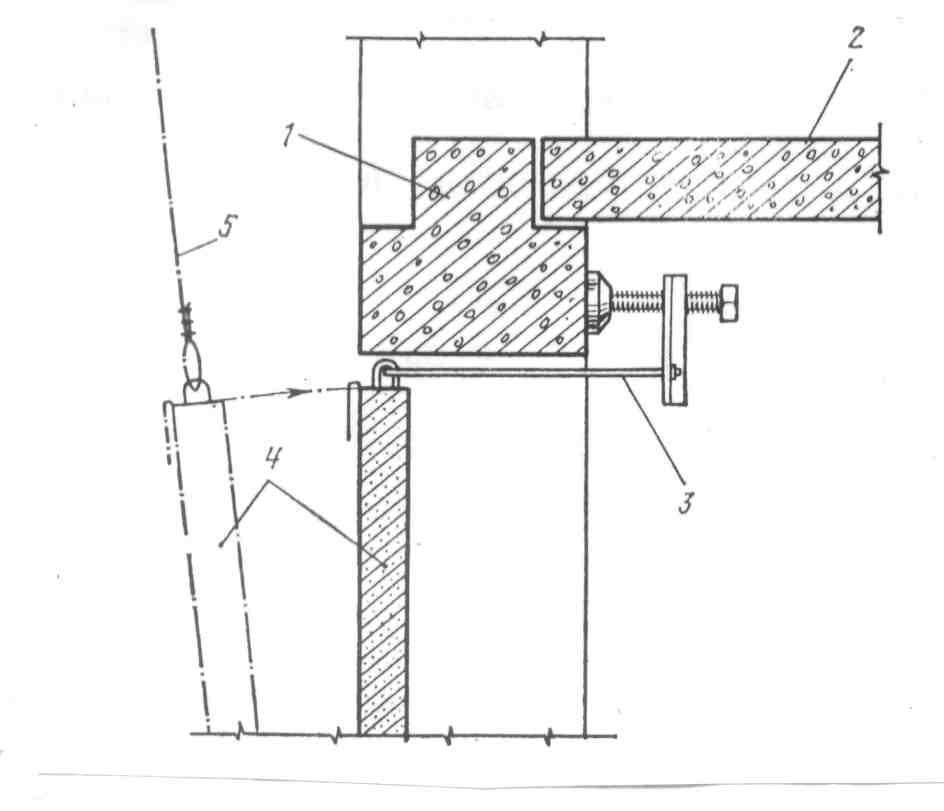

Рис. 6.34. Схема временного крепления фасадных междуоконных панелей струбцинами:
1 — ригель; 2 — плита перекрытия; 3 — приспособления для подтяжки панелей; 4 — междуоконная панель; 5 — строп
Обязательные требования к выполнению геодезической службы в процессе монтажа каркаса состоят из проверки длины колонн со сферическими торцами, положения консолей и их линейности; текущей контрольно-разбивочной работы, выполняемой в нечетных этажах с использованием осевой системы измерений; переноса продольной вспомогательной оси при помощи теодолита (с постоянной установки) с цоколя на перекрытия на 7, 11 и 15-м этажах; переноса той же оси на торце у ряда № 8 и в промежуточных этажах (9‑м и 13‑м) при помощи точечного утяжеленного отвеса; проверки проектного уровня сфер верха выступающих колонн нижнего яруса нивелированием с составлением исполнительных схем для каждого яруса, т.е. установления фактических отметок полученного монтажного горизонта.
ТЕХНОЛОГИЯ МОНТАЖА ДЛЯ ЧЕТНЫХ (2, 4, 6, 8, 10, 12, 14, 16-го)
ТИПОВЫХ ЭТАЖЕЙ С ИСПОЛЬЗОВАНИЕМ РАЗЪЕМНЫХ
ОДИНОЧНЫХ КОНДУКТОРОВ
Монтаж сборных конструкций четного этажа ведется в технологической последовательности, указанной на рис. 6.35 и 6.36 в порядке, указанном нумерацией, причем нумерация рис. 6.35 самостоятельная, начиная с элемента 1, а нумерация рис. 6.36 является предшествующей нумерацией рис. 6.30. Это объясняется тем, что сначала закрывают перекрытия над нечетным этажом яруса, а потом — над четным. Поэтому на рис. 6.36 отражена последовательность монтажа плит перекрытия над нечетным этажом яруса, так как эти работы выполняются в период монтажа вышележащего перекрытия, т.е. над четным этажом яруса, выполняемого при монтаже нечетных этажей.

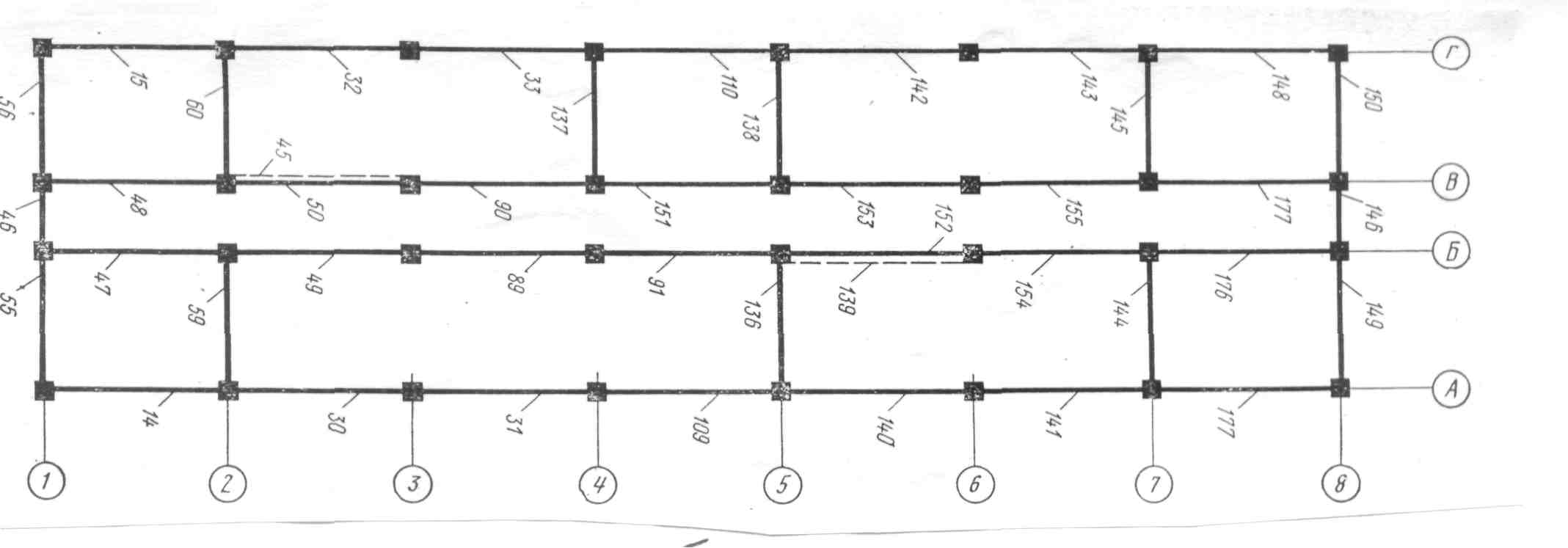

Рис. 6.35. Последовательность монтажа ригелей и диафрагм жесткости нечетного этажа

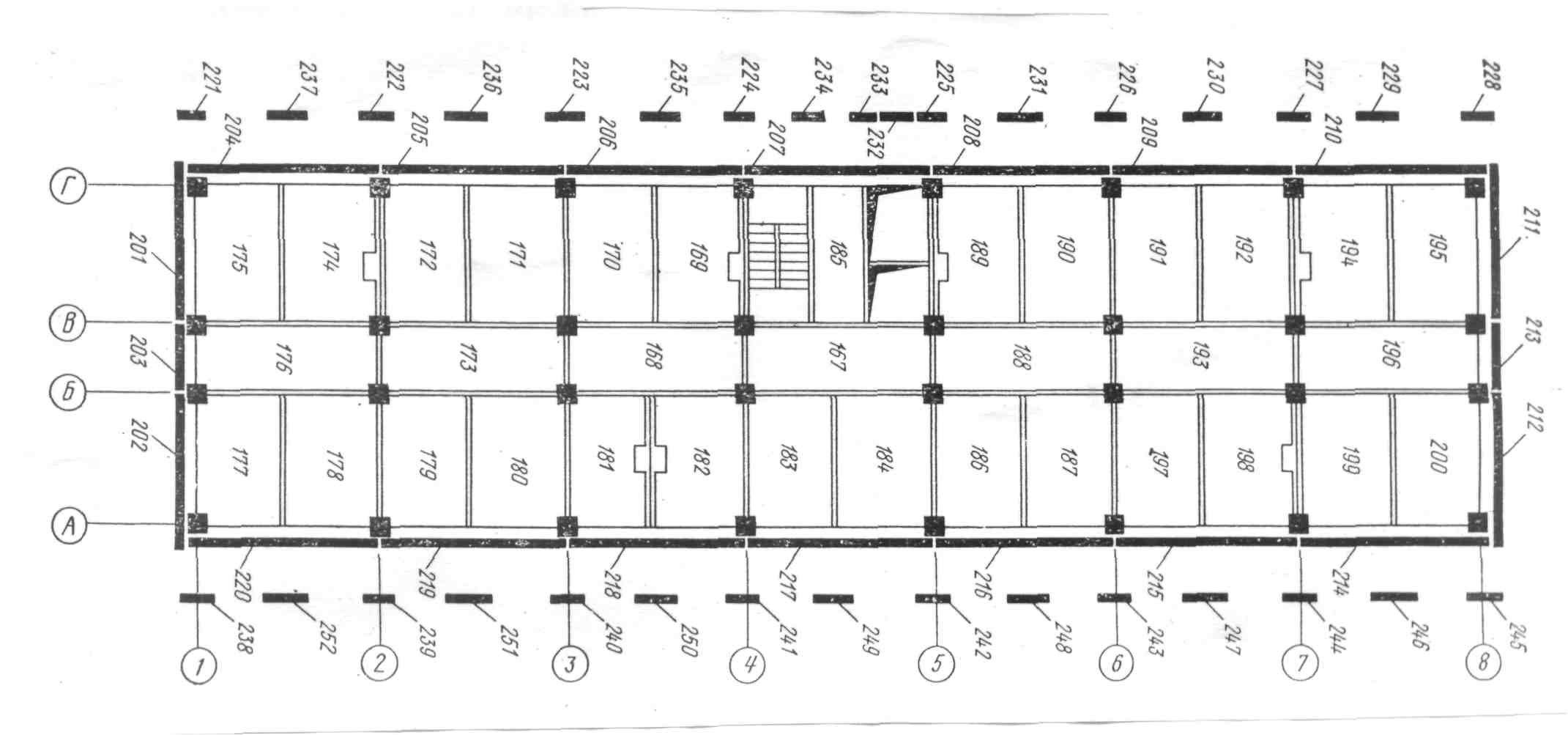

Рис. 6.36. План плит перекрытий четного этажа с номерами последовательности монтажа конструкций
Исключение составляют плиты, укладываемые над коридором, являющиеся одновременно поперечной жесткостью монтируемого каркаса и опережающие монтаж остальных плит перекрытия.
До укладки плит перекрытия следует производить загрузку в помещения перекрываемого этажа оконных и дверных блоков деталей сборных шкафов и пакетированных материалов. Оконные и дверные блоки устанавливают на место в процессе проведения внутренних работ. В тот же период выполняется отделка перегородок по периметру их сопряжения, отделка сопряжений между санитарно-техническими кабинами и плитами перекрытия и необходимые работы по вентиляционным блокам.
Заделка швов на фасаде производится поэтажно с навесных площадок, перемещаемых башенным краном. Площадки при каждой новой перестановке крепятся к петлям плит перекрытия.
По окончании монтажа полного яруса необходимо составить исполнительную схему установки конструкций, внеся в нее изменения по сравнению с проектом.
В целях безопасности работ по всему периметру на этаже на участках проемов, в перекрытии, у лестниц, шахт лифтов и в других опасных зонах немедленно после монтажа смежных плит настила следует устанавливать временные ограждения.
ТЕХНОЛОГИЯ МОНТАЖА НЕЧЕТНЫХ ТИПОВЫХ ЭТАЖЕЙ
ПРИ ИСПОЛЬЗОВАНИИ ГРУППОВОГО КОНДУКТОРА
Применение групповых кондукторов системы инженера Дейча и СКБ Мосстроя, как наиболее прогрессивных монтажных агрегатов, при возведении зданий из каркасных конструкций обеспечило сокращение срока монтажа и улучшило его качество.
Ниже приводятся решения по возведению дома с применением монтажного кондуктора системы СКБ Мосстроя.
Указанный кондуктор запроектирован высотой на два этажа из учета необходимости монтировать двухэтажные колонны каркаса и предназначен для планировочной сетки 4,5х6,0 м.
Для монтажа каркаса используются одновременно четыре комплекта групповых кондукторов на 16 колонн.
Кондукторы устанавливаются на перекрытии в каждом нечетном этаже и закрепляются за выступающие над перекрытием оголовки колонн. В плоскости верхних регулируемых шарнирных рам к последним присоединяются поперечные и продольные тяги.
Регулировка шарнирных рам решает проектную фиксацию устанавливаемых колонн в плане и их вертикальность. Выверенная и установленная в проектном положении одна колонна благодаря шарнирной рамной системе механически приводит и все остальные колонны в правильное проектное положение. Указанное преимущество кондуктора сокращает время на необходимые проверки установки колонн при их монтаже в проектное положение.
Установка кондукторов и монтаж сборных элементов производится в направлении «на кран». Монтаж конструкций осуществляется в очередности, назначаемой монтажными номерами.
Двухэтажная конструкция кондукторов (рис. 6.37 и 6.38) позволяет вести сборку конструкций ячейками одновременно в двух следующих один за другим этажах.
Рис. 6.37. Схема монтажа двухэтажных колонн, ригелей при помощи группового кондуктора конструкции СКБ Мосстроя

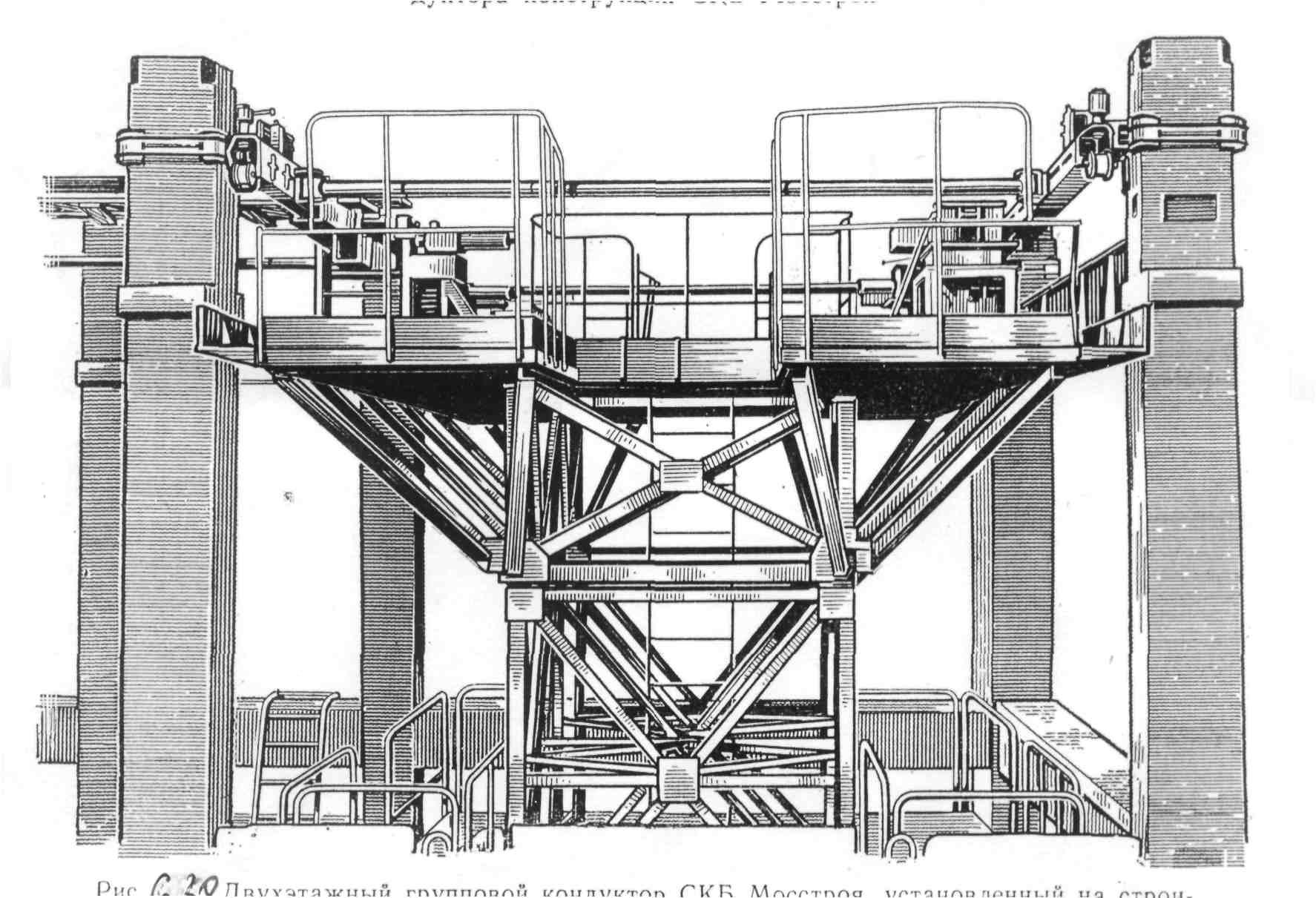

Рис. 6.38. Двухэтажный групповой кондуктор СКБ Мосстроя, установленный на строительстве 16-этажного жилого дома
В целях сокращения монтажных номеров (при сквозной нумерации) все сборные элементы для двух этажей подразделяются на две группы: 1) основные – элементы каркаса, перекрытия и наружных стен; 2) прочие — элементы внутренних помещений: перегородки, сантехкабины, вентиляционные блоки, элементы лестниц. Для первой группы на рис. 6.39, 6.40 приводятся отдельные планы каркасов и перекрытий, а для второй — общий план с монтажными номерами в числителе для нечетного и в знаменателе для четного этажей (рис. 6.41, 6.42).
Установка колонны в кондукторе осуществляется в следующем порядке. В кондуктор, предварительно установленный на перекрытие, выверенный и закрепленный своими нижними фиксаторами (I ярус) за выступающие оголовки колонн, опускают колонны монтируемых этажей, закрепляемые при помощи фиксаторов II и III ярусов кондуктора (см. рис. 6.37 и 6.38). В первую очередь фиксируется положение колонн по оси, а затем они приводятся в отвесное положение. Вслед за закреплением выверенных в кондукторе колонн осуществляется сварка их в стыках накладкой швов проектного сечения и протяженности.
Рис. 6.39. План каркаса типового нечетного этажа с указанием последовательности
