Жилого дома:
а – стен; б – перекрытия (цифрами указана последовательность установки детали)
Панели внутренних стен, санитарно-технические кабины, перегородки, электроблоки, вентиляционные блоки, лестничные площадки и марши и другие элементы монтируют посекционно. После подачи всех деталей и материалов на монтируемую захватку (столярных изделий, трубной заготовки и приборов отопления, электротехнических материалов) укладывают плиты перекрытия и балконов, лоджий. Здание монтирует комплексная бригада, состоящая из девяти звеньев общей численностью 36 человек. Три звена монтажников конструкций по четыре человека в каждом, работая в три смены, устанавливают железобетонные конструкции. Звено монтажников из четырех человек постоянно работает в первую смену и с двумя сварщиками устанавливает все металлические конструкции, ограждения лоджий и др. По окончании монтажа крыши собирают и устанавливают вентиляционные шахты, машинные помещения лифтов и другие конструкции. Каждый из монтажников владеет двумя или тремя профессиями.
В звене изолировщиков (три человека) в первую смену работают два человека, во вторую или третью — по одному. Звено укладывает герметик в горизонтальные и вертикальные стыки панелей и прокладки по торцам стыков, утепляет стыки и выполняет антикоррозионную защиту закладных деталей. Сварщики (кроме двух) работают в три смены со звеньями монтажников конструкций. Звено бетонщиков в составе трех человек работает в первую смену — бетонирует стыки, места прохождения трубопроводов, заливает швы перекрытий, устраивает цементную стяжку на крыше. Звено штукатуров (пять человек) также работает в первую смену (конопатит и заделывает раствором места примыканий конструктивных элементов, отделывает лузги и усенки в комнатах, лоджиях, лифтовых шахтах и других помещениях). Два человека в звене плотников устанавливают опалубку в местах бетонирования, временные инвентарные ограждения.
Три машиниста башенного крана (по одному в смену) обеспечивают бесперебойную установку конструкций, а также разгрузку и подачу всех материалов.
6.2.3. Монтаж каркасно-панельных зданий
Каркасно-панельные дома монтируют поярусно. Ярус по высоте равен двум этажам, так как колонны имеют высоту в два этажа. Поэтому с одной стоянки крана укладывают элементы двух этажей. Здание монтируют по захваткам, по секциям. Монтаж производят по блокам; каждый блок состоит из шести колонн, балок и плит перекрытия на два этажа. На смонтированном блоке после окончания сварки выполняют работы по замоноличиванию стыков и узлов, установке перегородок и панелей наружных стен (рис. 6.23).

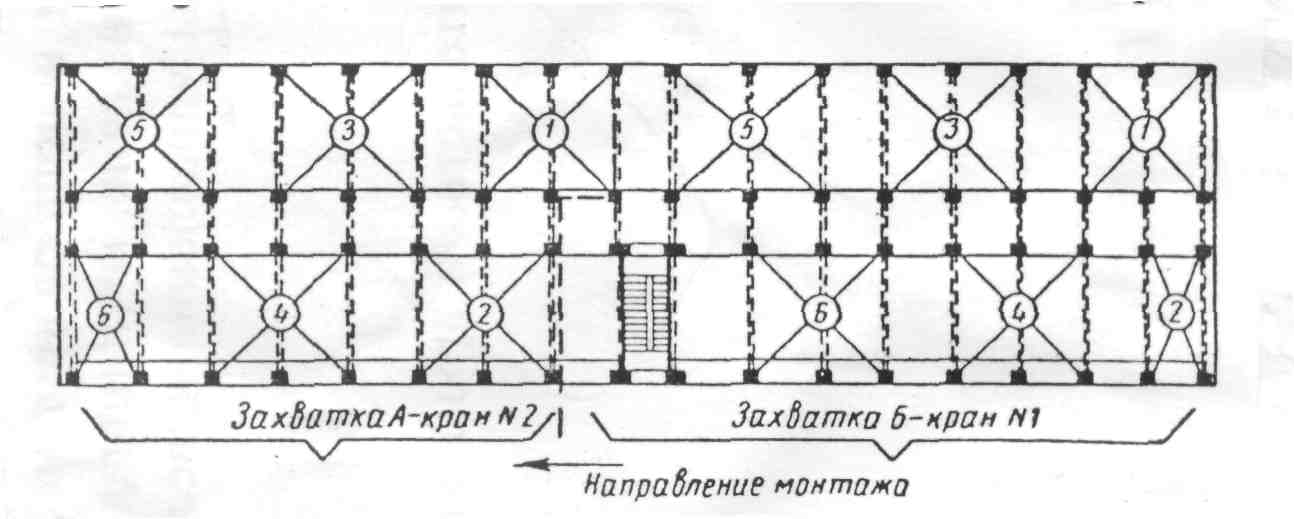

Рис. 6.23. Разбивка каркасно-панельного дома на захватки и блоки (цифрами обозначена последовательность монтажа блоков)
Монтаж яруса начинают с установки колонн на оголовники колонн ранее смонтированного яруса, которые возвышаются над перекрытием на 50-60 см). Предварительно устанавливают и закрепляют на перекрытии групповой кондуктор 1 на шесть колонн (блок). Колонны закрепляют в кондукторе винтами: нижний хомут кондуктора винтами прочно крепят на оголовнике колонны нижнего яруса; винтами следующего хомута центрируют низ монтируемой колонны; после центрирования и установки колонн по рискам винты затягивают. Верхний хомут кондуктора окончательно закрепляют после проверки вертикальности колонны и совпадения рисок на ее гранях с разбивочными осями. После этого колонну освобождают от строп.
Далее на консоли колонн устанавливают ригели нижнего этажа яруса. После установки ригелей выверяют положение колонн и ригелей относительно продольных и поперечных осей; положение выверенных колонн и ригелей фиксируют прихваткой закладных деталей.
Следующий этап – укладка пристенных плит и панелей перекрытия нижнего этажа на ригели, установка ригелей верхнего этажа яруса. Установив ригели верхнего этажа яруса, проверяют положение каркаса относительно продольных и поперечных осей. Обнаружив отклонения, превышающие допускаемые, каркас приводят в проектное положение. Если положение каркаса правильное, окончательно сваривают узлы ригелей и колонн второго и первого этажей яруса. Плиты и панели перекрытий обоих этажей сваривают на стальных планках, после чего швы между ними замоноличивают.
При монтаже элементов второго этажа монтажники и сварщики работают с передвижных стремянок, установленных на перекрытии.
Для устойчивости колонн и всего каркаса здания в процессе монтажа в крайних торцовых блоках и блоках, примыкающих к лестничным клеткам, устанавливают временные диагональные связи из уголковой стали.
Установив связи, передвигают кондуктор для монтажа следующего блока из шести колонн. На смонтированном блоке производят окончательную сварку швов колонн.
Вентиляционные и санитарно-технические блоки устанавливают после передвижения кондуктора сперва на нижнем, а затем на верхнем этажах.
Полностью окончив монтаж всех конструкций яруса (двух этажей), монтируют двухэтажные стеновые панели. При этом вначале устанавливают угловые простеночные панели, которые служат маяками при дальнейшем монтаже стеновых панелей.
Поднятые краном панели устанавливают на предварительно уложенный раствор, выверяют в плоскости стены и по вертикали, после чего временно закрепляют. Окончательную выверку производят после установки панелей по всей плоскости стены в пределах яруса или этажа. Вслед за этим полностью приваривают панели и заделывают вертикальные и горизонтальные швы между панелями.
Последовательность монтажа меняется при возведении каркасно-панельного дома с неполным каркасом, т.е. с наружными несущими стенами. Колонны здания с такими стенами имеют высоту в один этаж, следовательно, и высота яруса равна высоте одного этажа. Колонны устанавливают парами в виде рам и закрепляют расчалками или групповыми кондукторами. Вслед за колоннами устанавливают панели наружных стен, а затем панели перегородок. Панели временно закрепляют струбцинами и подкосами к ранее смонтированным панелям или перекрытию.
Следующий этап – установка ригелей одним концом на консоли колонн, а другим на панели стен. После выверки и сварки закладных деталей панелей стен и ригелей производят укладку панелей перекрытия. В остальном технология монтажа не отличается от технологии монтажа дома с полным каркасом.
Приведем пример технологии возведения многоэтажного каркасно-панельного жилого дома.
Конструктивная характеристика дома. Фундаменты запроектированы на свайном основании в виде «кустов» призматических свай в монолитном ростверке, в котором предусмотрены стаканы для заделки колонн каркаса. В средних рядах с пролетом 2 м ростверк решен спариванием по две колонны.
Общая конструктивная схема здания — сборный железобетонный каркас с продольным расположением ригелей и перекрытиями из напряженно-армированных плоских панелей толщиной 14 см.
Панели перекрытий соединяются между собой и с колоннами электросваркой закладных деталей. Конструктивная сетка здания продиктована оптимальным архитектурно-планировочным решением, несущей способностью колонн и составляет в поперечном направлении 4,5 + 2,0 + 4,5 м, в продольном — 6м. Колонны на два этажа сечением 40х40 см имеют сферический стык сопряжения. Наружные ограждения — из навесных керамзитобетонных панелей с однорядной разрезкой в торцах дома и двухрядной — в продольных стенах.
Каркас технического подполья состоит из одноэтажных колонн со скрытой консолью для опирания ригелей в пределах их высоты.
Ригели высотой 45 см — таврового сечения с полкой по низу для опирания панелей перекрытия. Стык ригелей с колоннами принят с металлическими связями на сварке рамного типа, рассчитанными с учетом пластических деформаций.
Пространственная жесткость здания в продольном и поперечном направлениях обеспечивается диафрагмами в виде сборных железобетонных стенок жесткости толщиной 14 см, работающих по шарнирно-связевой схеме.
Выбор ведущих механизмов и организация строительной площадки на период возведения подземной части дома. Производство работ по дому принято осуществлять «со склада». В качестве ведущего механизма по монтажу сборных элементов подземной части дома выбран башенный кран грузоподъемностью 10 т, оснащенный сменным оборудованием — грейфером для производства земляных работ.
Кран предназначен вести работы по устройству ростверка, монтажу сборных элементов каркаса стен и перекрытия подземной части дома, вес сборных элементов которых не превышает 4,5 т.
Для забивки свай длиной 6м используется штанговый дизель-молот с навесной стрелой на базе гусеничного крана.

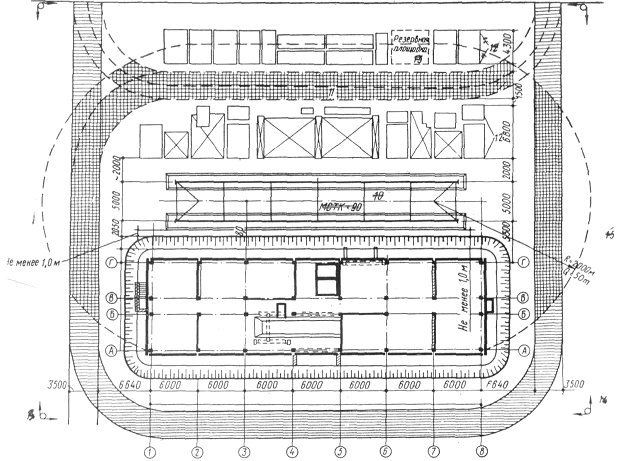

На рис. 6.24 представлен стройгенплан на период возведения подземной части дома с раскладкой на нем сборных элементов для монтажа подземной части дома в полной их потребности.
Рис. 6.24. Стройгенплан с рабочей раскладкой деталей на период возведения
