3 Выбор сетевого оборудования и кабельной системы
Для работы любой сети необходимы устройства, которые бы объединяли совокупность компьютеров единую сеть. К такому оборудованию относятся сетевые адаптеры, активные сетевые устройства и кабельная система. Для шинной топологии стандарта 10Base-2 в качестве такого оборудования будут использованы сетевые адаптеры под шинную топологию с встроенными трансиверами.

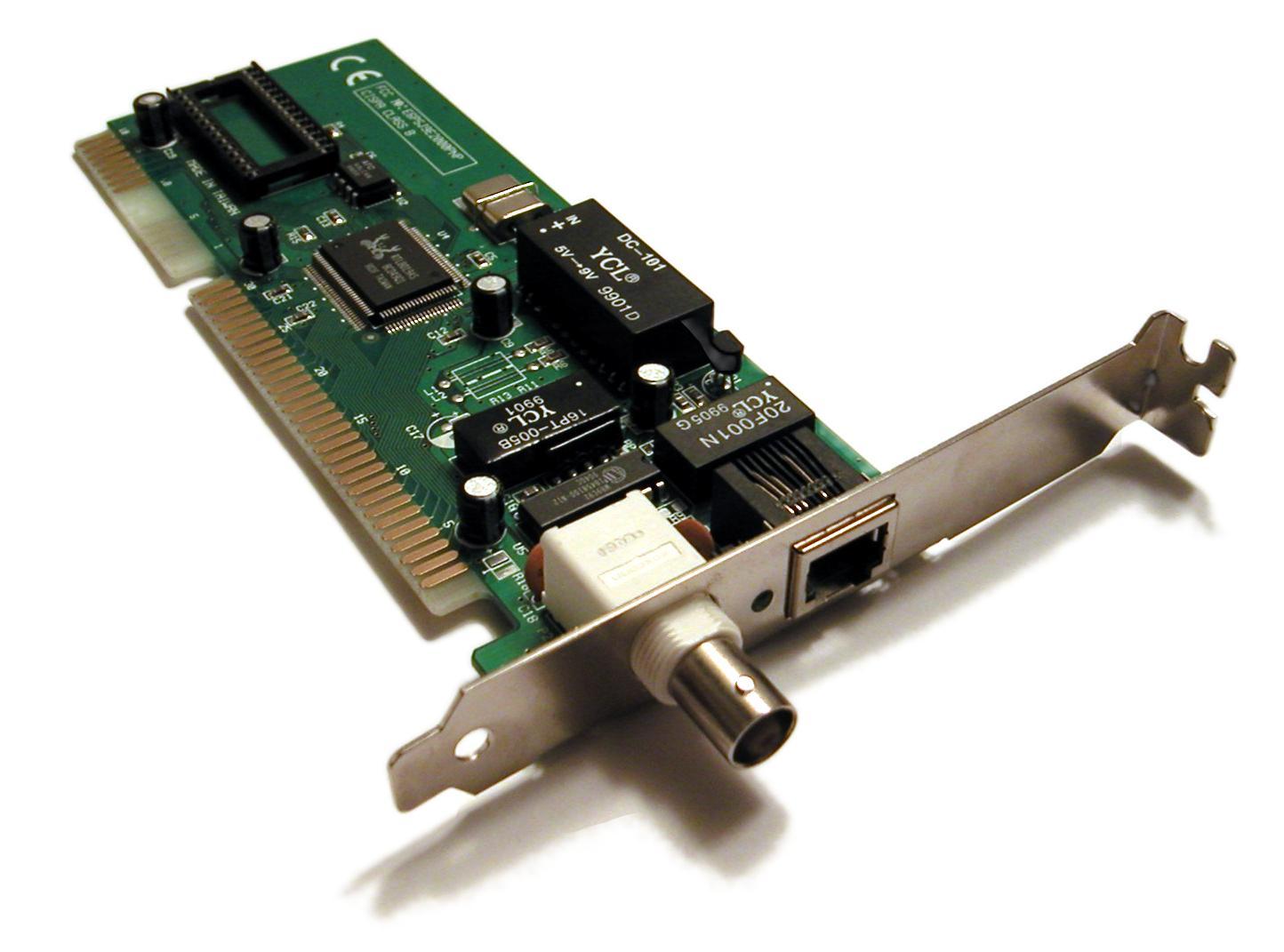

Рисунок 4 – Сетевой адаптер под стандарт 10Base-2
Для подключения к шине будем использовать BNC коннекторы и Т-разветвители. В качестве проводящей среды выберем кабель «тонкий Ethernet» марки RG-58 A/U с волновым сопротивление 50 Ом. Для защиты моноканала необходимо два терминатора, представляющих из себя BNC –коннекторы с 25-омной нагрузкой в виде резисторов. Объединение сегментов сети и сервера будем осуществлять с помощью маршрутизатора NetGear FVS114, который позволяет работать с четырьмя линиями маршрутизации, что в нашем случае вполне достаточно.
Рисунок 5 - Маршрутизатор NetGear FVS114
Общие характеристики Маршрутизатора NetGear FVS114
Тип устройства |
маршрутизатор (router) |
Возможность установки в стойку |
есть |
Объем оперативной памяти |
16 Мб |
Объем флеш-памяти |
2 Мб |
LAN |
|
Количество портов коммутатора |
4 x Ethernet 10/100 Мбит/сек |
Управление |
|
Web-интерфейс |
есть |
Маршрутизатор |
|
WAN-порт |
Ethernet 10/100 Мбит/сек |
Межсетевой экран (Firewall) |
есть |
NAT |
есть |
SPI |
есть |
DHCP-сервер |
есть |
Демилитаризованная зона (DMZ) |
есть |
Статическая маршрутизация |
есть |
Поддержка VPN pass through |
есть |
Поддержка VPN-туннелей |
есть (8 туннелей) |
Дополнительно |
|
Поддержка стандартов |
Auto MDI/MDIX |
Размеры (ШxВxГ) |
140 x 26 x 99 мм |
Вес |
0.368 кг |
Дополнительная информация |
Auto Uplink для всех портов |
4 Схема локальной вычислительной сети
Рассмотрим организационно структуру учреждения. В состав учреждения входят 2 отделения, являющиеся выделенными группами, которые размещаются в одном здании в двух смежных помещениях. Сервер будет подключен для общего доступа, кроме этого он осуществляет сетевую печать. Поэтому он будет располагаться в одном из помещений.
Всего в подразделении задействовано 24 человека, которым предполагается выделить в пользование персональный компьютер.
4.1 Планирование сети применительно к помещениям
По заданию ЛВС располагается в двух смежных помещениях. Внутри помещения персональные компьютеры будут располагаться по периметру. В этом случае лучше всего применить горизонтальную разводку кабелей, поместив их в короба кабель – каналов (приложение А). Сервер и принтер будет располагаться в составе 2 группы. В каждом помещении будут находиться по 12 рабочих станций. План размещения оборудования ЛВС представлен на рисунке 6.

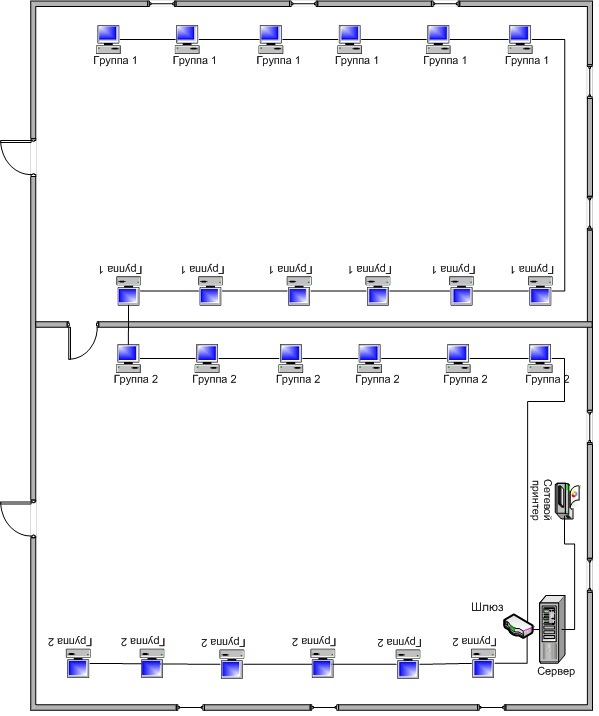

Рисунок 6 – План размещения ЛВС в помещении
