Видовые особенности

У собаки имеется только одна прямая средняя связка коленной чашки.

Крестцовоподвздошный сустав – парный, тугой и неподвижный, образован ушковидными поверхностями крыльев крестцовой и подвздошной костей. В суставе имеется: капсула сустава - capsula articularis, которая прикрепляется по краю суставных поверхностей.

Крестцовоподвздошная вентральная связка – liq. sacroiliacum ventrale – представляет утолщение фиброзного слоя капсулы.

Крестцовоподвздошная дорсальная короткая связка – liq. sacroiliacum dorsale breve – соединяет бугор подвздошной кости с остистыми отростками крестцовой кости.

Крестцовоподвздошная дорсальная длинная связка – liq. sacroiliacum dorsale longum – соединяет медиальный край крыла подвздошной кости с боковым краем крестцовой кости.

Крестцовоседалищная связка – liq. sacro-spino-tuberale – служит боковой стенкой тазовой полости, простираясь в виде широкой пластины от бокового края крестцовой кости на седалищный бугор и на седалищную ость, вследствие чего ее еще называют широкой тазовой связкой – liq. latum pelvis. В области седалищных вырезок в ней имеются щелевидные большое и малое седалищные отверстия для сосудов и нервов.

Видовые особенности

У собаки крестцовоседалищная связка идет в виде тяжа от 3 крестцового позвонка к седалищному бугру. Дорсальная короткая связка закрепляется на сосцевидных отростках крестцовой кости.

У свиньи широкая тазовая связка начинается, кроме крестцовой кости, еще и от первых двух хвостовых позвонков.

Вопросы для самопроверки знаний

1. Плечевой и тазобедренный суставы, строение, связки, виды движения и видовые особенности.

2. Локтевой сустав, строение, связки, видовые особенности и виды движения.

3. Запястный сустав, строение, связки, виды движения.

4. Суставы пальцев, строение, связки, видовые особенности.

5. Крестцово-подвздошный сустав, строение, связки, видовые особенности.

6. Коленный сустав, строение, связки, видовые особенности.

7. Заплюсневый сустав, строение, связки, виды движения, видовые особенности.

Приложение

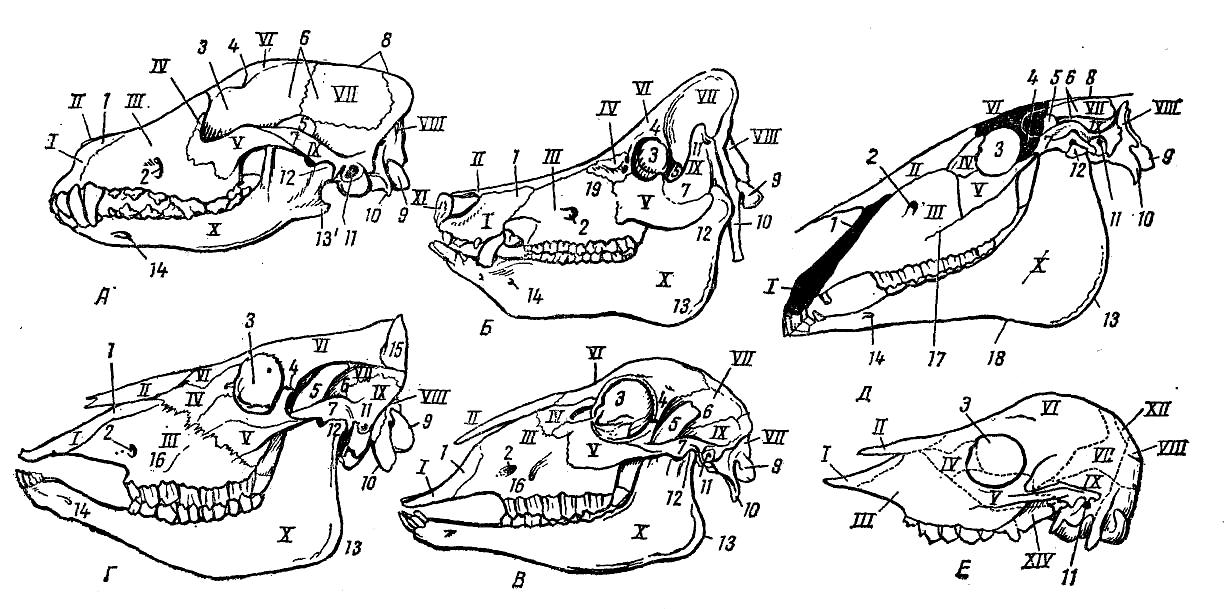

Рис. 1. Череп с левой стороны:

А - собаки; Б - свиньи; В - овцы; Г - коровы; Д - лошади; Е - новорожденного теленка; I - os incisivum (резцовая кость); II - os nasale (носовая кость); III - os maxilare (верхнечелюстная кость); IV - os lacrimale (слезная кость); V - os zygomaticum (скуловая кость); VI - os frontale (лобная кость); VII - os parietale (теменная кость); VIII - оs occipitale (затылочная кость); IX - os temporale (височная кость); X - mandibula (нижняя челюсть); XI - os rostri; XII - межтеменная кость; XIV - клиновидная кость. 1 - рrос. nasalis (носовой отросток); 2 - for. infraorbitale (подглазничное отверстие); 3 - orbita (орбита); 4 - рrос. zygomaticus (скуловой отросток лобной кости); 5 - рrос. muscularis (мышечный отросток нижней челюсти); 6 - fossa temporalis (височная ямка); 7 - рrос. zygomaticus (скуловой отросток височной кости); 8 - crista sagittalis externa (наружный сагиттальный гребень); 9 - condylus occipitalis (затылочный мыщелок); 10 - рrос. jugularis (яремный отросток); 11 - meatus acusticus externus (наружный слуховой проход); 12 - рrос. articularis (суставной отросток); 13 - angulus mandibulae (угол нижней челюсти); 13 - рrос. angularis (угловой отросток); 14 - for. mentale (подбородочное отверстие); 15 - рrос. cornutus (роговидный отросток); 16 - tuber malare (лицевой бугор); 17 - crista facialis (лицевой гребень); 18 - incisura vasorum (сосудистая вырезка); 19 - fossa canina (клыковая ямка).

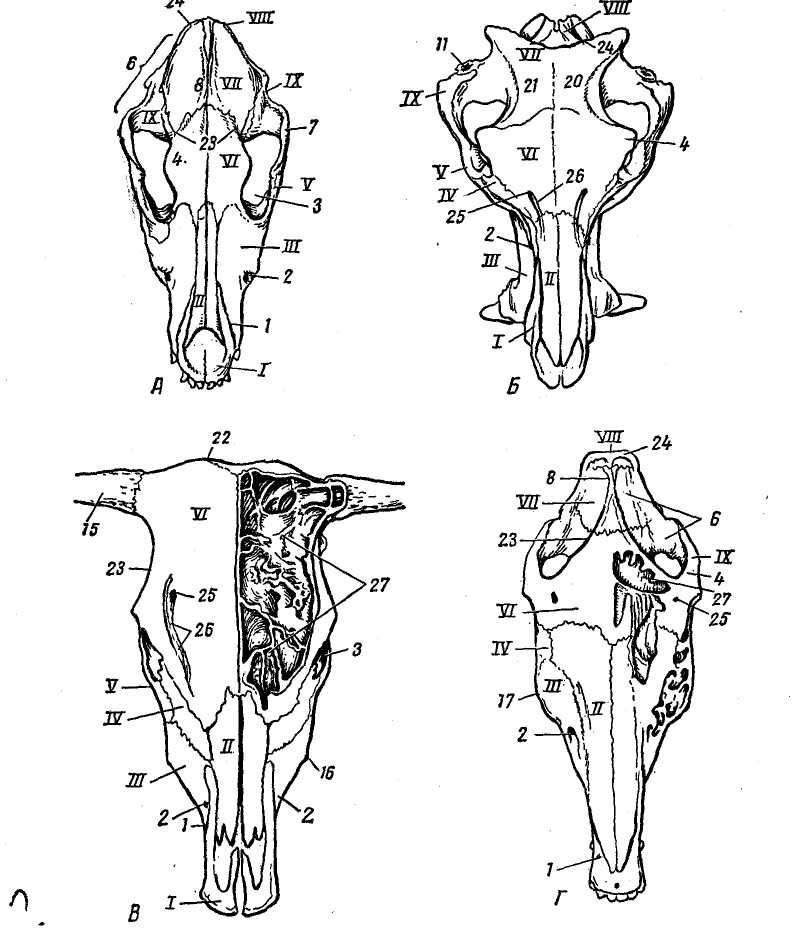

Рис. 2. Череп с дорсальной поверхности:

А - собаки; Б - свиньи; В - коровы; Г - лошади (на рис. В и Г левые лобные пазухи вскрыты); I-IX (обозначения см. в рис. 1). 1 - рrос. nasalis (носовой отросток); 2 - for. infraorbitale; 3 - orbita; 4 - рrос. zygomaticus лобной кости; 6 - височная ямка; 7 - рrос. zygomaticus височной кости; 8 - crista sagittalis externa; 16 - tuber malare; 20 - planum parietale (теменная площадка); 21 - linea temporalis (височный гребень теменной кости); 22 - crista frontalis caudalis (задний лобный гребень); 23 - crista frontalis externa (наружный лобный гребень); 24 - crista occipitalis (затылочный гребень); 25 - for. supraorbitale (надглазничное отверстие); 26 - sulcus supraorbitalis (надглазничный желоб); 27 - sinus frontalis (лобная пазуха).

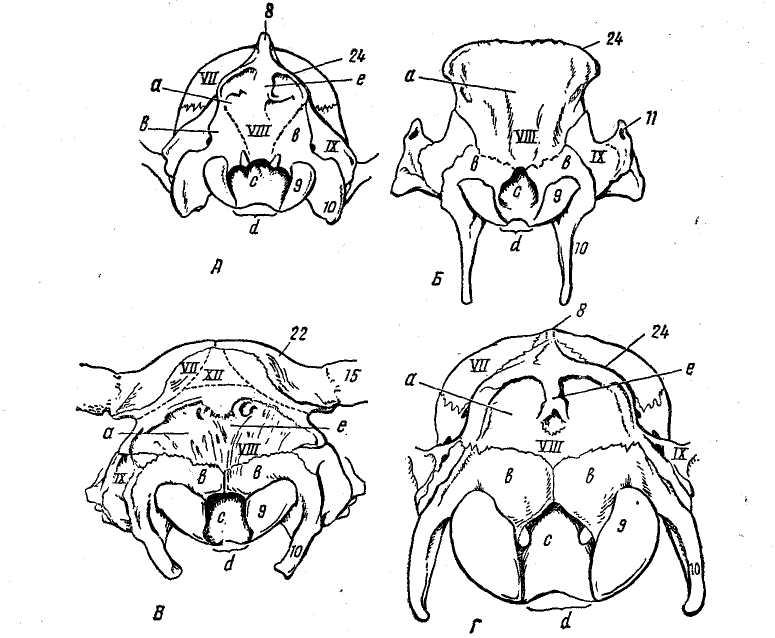

Рис. 3. Череп сзади:

А - собаки; Б - свиньи; В - коровы; Г - лошади. VII - os parietale; VIII - os occipitale; IX - os temporale; XII - os interparietale (межтеменная кость); 8 - crista sagittalis externa; 9 - condylus occipitalis; 10 - proc. jugularis; 11 - meatus acusticua externus; 15 - proc. cornutus; 22 - crista frontalis caudalis; 24 - crista occipitalis; a - squama occipitalis (чешуя затылочной кости), в - pars lateralis (мыщелковая часть затылочной кости), с - pars basilaris (тело затылочной кости), d - for. occipitale magnum (большое затылочное отверстие), е - protuberantia occipitalis externa (наружное затылочное предбугорье).

Рис. 4. Череп с вентральной поверхности:

А - собаки; Б - свиньи; В - коровы; Г - лошади. 1 - corpus ossis lncisivt (тело резцовой кости); 2 - proc. nasalis (носовой, отросток кости); 2 - processus palatinus (небный отросток резцовой кости); 3 - fissura palatina (небная щель); 4 - proc. palatinus (небный отросток верхнечелюстной кости); 5 - for. palatinum magnum (переднее отверстие небного канала); 6 - lamina horisontalis (горизонтальная пластинка нёбной кости); 7 - choanae (хоаны); 8 - tuber maxillae (верхнечелюстной бугор); 9 -vomer (сошник); 10 - tuberculum articulare (суставной бугорок); 11 - fossa mandibularis (нижнечелюстная ямка); 12 - proc. postglenoidalis (засуставной отросток); 13 - fissura petrotympanica (каменистобарабaнная щель); 14 - for. postglenoldeum (засуставное отверстие); 15 - meatus acusticus externus (наружный слуховой проход); 16 - proc. hyoideus (язычный oтрoсток); 17 - pars tympanica (Bulla ossea) (барабанная часть каменистой кости); 18 - pars petrosa (скалистая часть каменистой кости); 19 - for. stylomastoideum (наружное отверстие лицевого канала); 20 - pars mastoidea (сосцевидная часть); 21 - proc. juqularis (яремный отросток); 22 - condylus occipitalis (затылочный мыщелок); 23 - for. hypoglossi (подъязычное отверстие); 24- for. lacerum (рваное отверстие); 25 - tuba auditiva (слуховая труба); 26 - basioccipitale (тело затылочной кости); 27 - tuber musculare (мышечный бугорок); 28 - basisphenoid (тело клиновидной кости); 29 - ala temporalis (височное крыло); 30 - for. ovale (овальное отверстие); 31 – for. caroticum externum (наружное сонное отверстие).

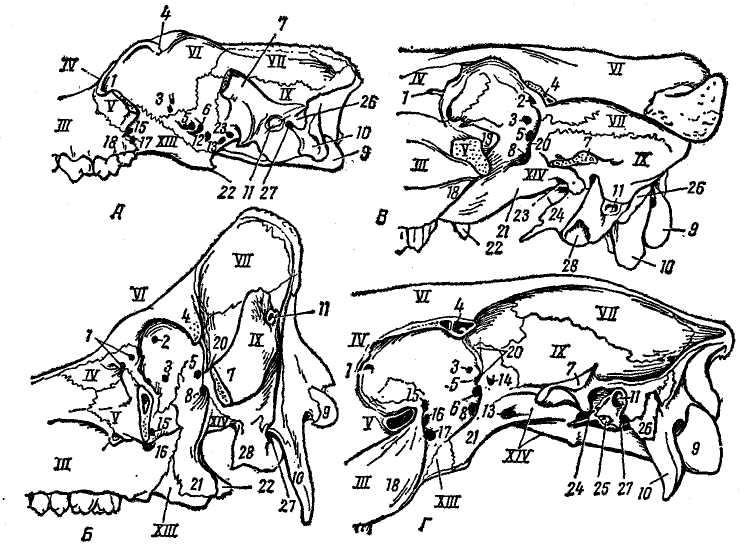

Рис. 5. Мозговой череп с левой стороны после удаления скуловой дуги:

А - собаки; Б - свиньи; В - коровы; Г - лошади. III - верхнечелюстная кость; IV - слезная кость; V - скуловая кость; VI - лобная кость; VII- теменная кость; IX - височная кость; XIII небная кость; XIV - клиновидная кость. 1 - fossa sacci lacrimalis et for. lacrimale (ямка слезного мешка, и слезное отверстие); 2 - for. supraorbitale (надглазничное отверстие со стороны орбиты); 3 - for. ethmoideum (решетчатое отверстие); 4 - рrос. zygomaticus (скуловой отросток лобной кости); 5 - for. opticum (зрительное отверстие); 6 - fissura orbitalis (глазничная щель); 7 - рrос. zygomaticus (скуловой отросток височной кости); 8 - for. rotundum (круглое отверстие); у коровы - for. orbitorotundum (глазнично - круглое отверстие); 9 - condylus occipitalis; 10 – proc. jugularis; 11 - meatus acusticus externus (наружный слуховой проход); 12 - for. alare nasale (переднее крыловое отверстие); 13 - for. alare magnum (большое крыловое отверстие); 14 - for. alare parvum (малое крыловое отверстие); 15 - for. sphenopalatinum (клинонёбное отверстие); 16 - for. maxillare (верхнечелюстное отверстие:): 17 - fоr.-palatinum caudale (нёбное заднее отверстие); 18 - tuber maxillae (верхнечелюстной бугор); 19 - bulla lacrimalis (слезный костный пузырь); 20 - crista pterygoidea (крыловой гребень); 21 - рrос. pterygoideus (крыловой отросток клиновидной кости); 22 - hamulus (крючок); 23 - for. ovale (овальное отверстие); 24 - рrос. muscularis (мышечный отросток); 25 - рrос. hyoideus (язычный отросток); 26 - рrос. mastoideus (сосцевидный отросток); 27 - for. stylomastoideum (наружное отверстие лицевого канала); 28 - bulla ossea (костный барабанный пузырь).

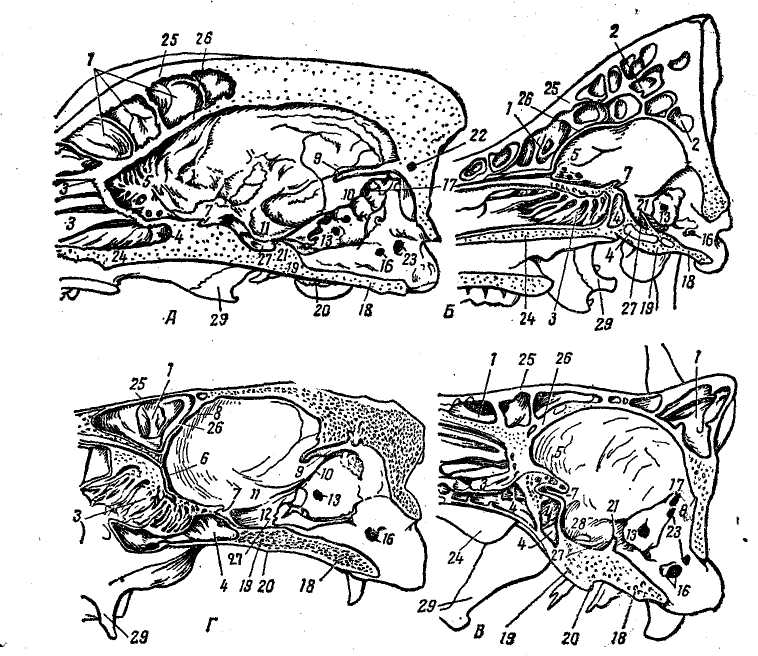

Рис. 6. Сагиттальный распил мозгового черепа. Вид с медиальной поверхности:

А - собаки; Б - свиньи; В - коровы; Г - лошади. 1 - sinus frontalis (лобная пазуха); 2 - sinus parietalis et occipitalis (пазуха теменной и затылочной костей); 3- labyrinthus (лабиринт решетчатой кости); 4 - sinus sphenoidalis (пазуха клиновидной кости); 5 - fossa olfactoria (обонятельная ямкa); 6 - crista galli (петуший гребень); 7 - sulcus chiasmatis (желоб зрительного перекреста); 8 - crista sagittalis interna (сагиттальный внутренний гребень); 9 - tentorium cerebelli osseum (мозжечковый костный намет); 10 - crista petrosa (гребень каменистой кости); 11 - fossa piriformis (ямка для грушевидной доли мозга); 12 - sulcus nervorum (нервный желoб); 13 - meatus acusticus internus (внутренний слуховой проход); 16 - for. hypoglossi (подъязычное отверстие); 17 - meatus temporalis (височный проход); 18 - basioccipitale (тело затылочной кости); 19 - basisphenoid (тело клиновидной кости); 20 - tuberculum musculare (мышечный бугор); 21 - dorsum sellae turcicae (спинка турецкого седла); 22 - canalis transversus (поперечный канал); 23 - canalis condyloideus (мыщелковый канал); 24 - vomer (сошник); 25 - lamina externa (наружная пластинка лобной кости); 26 -lamina interna (внутренняя пластинка); 27 - fossa hypophysis (ямка гипофиза); 28 - for. ovale (овальное отверстие); 29 - крыловидная кость.

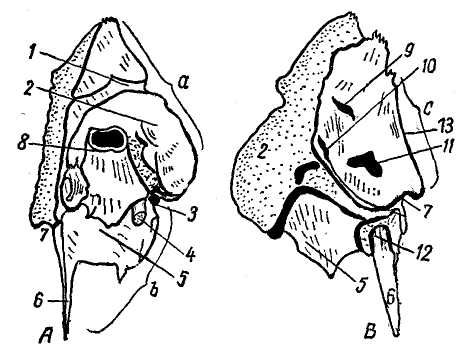

Рис. 7. Левая каменистая кость лошади:

А - с латеральной поверхности. В - с медиальной поверхности. 1 - sulcus meatus temporalis (височный ход); 2 - proc. mastoideus (сосцевидный отросток); 3 - for. stylomastoideum (отверстие лицевого канала); 4 - proc. hyoideus (подъязычный отросток); 5 - bulla ossea (костный барабанный пузырь); 6 - рrос. muscularis (мышечный отросток); 7 - incisura n. trigemini (вырезка для тройничного нерва); 8 - meatus acusticus externus (наружный слуховой проход); 9 - aditus ad aquaeductum vestibuli (вход в водопровод преддверия); 10 - aditus ad aquaeductum cochleae (вход в водопровод улитки); 11 - meatus acusticus internus (внутренний слуховой проход); 12 - tuba auditiva ossea (костная слуховая труба); 13 - crista petrosa (скалистый гребень); а - pars mastoidea (сосцевидная часть), b - pars tympanica (барабанная часть), с - pars petrosa (скалистая часть).

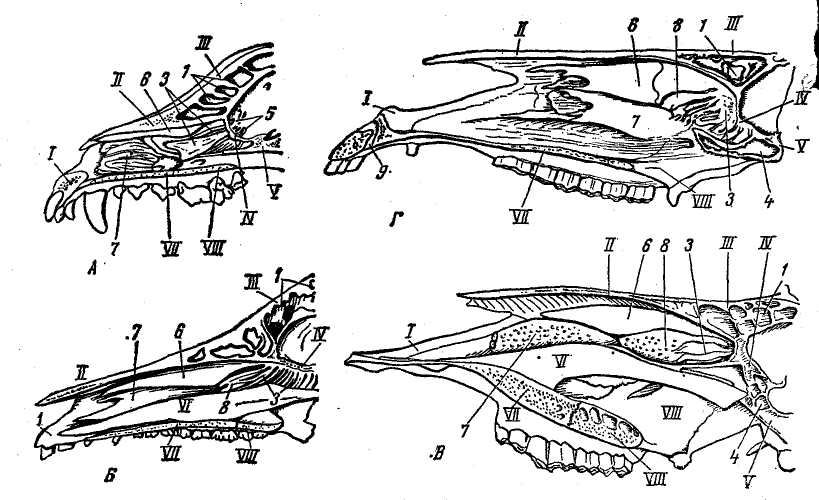

Рис. 8. Сагиттальный распил лицевого черепа (вид с медиальной поверхности):

А - собаки; Б - свиньи; В - коровы; Г - лошади. I - os incisivum (резцовая кость); II- os nasale (носовая кость); III - os frontale (лобная кость); IV - os etnmoidale (решетчатая кость); V - os sphenoideum (клиновидная кость); VI - vomer (сошник); VII - processus palatinus maxillae (нёбный отросток верхней челюсти); VIII - os palatinum (нёбная кость). 1 - sinus frontalis (лобная пазуха); 3 - labyrinthus (лабиринт решетчатой кости); 4 - sinus sphenoidalis (пазуха клиновидной кости); 5 - fossa olfactoria (обонятельная ямка решетчатой кости); 6 - concha dorsalis (дорсальная раковина); 7 - concha ventralis (вентральная раковина); 8 - concha media (средняя раковина); 9 - canalis incisivus (резцовый канал).

Рис. 9. Поперечный разрез лабиринта решетчатой кости (схема):

I-IV - эндотурбиналии. 1 - медиальные эктотурбиналии; 2 - латеральные эктотурбиналии; 3 - бумажная пластинка; 4 - перпендикулярная пластинка; 5 - носовая перегородка; 6 - костная стенка носовой полости.

Рис. 10. Нижняя челюсть:

А - собаки; Б - свиньи; В - коровы; Г - лошади. 1 - pars incisiva (резцовая часть тела); 2 - for. mentale (подбородочное отверстие); 3 - pars molaris (коренная часть тела); 4 - incisura vasorum (сосудистая вырезка); 5 - ramus mandibulae, fossa masseterica (челюстная ветвь и ямка жевательной мышцы); 6 - angulus mandibulae (челюстной угол); 7 – proc. angularis (угловой отросток); 8 - prос. coronoideus (muscularis) (мышечный отросток); 9- caput mandibulae (головка суставного отростка); 10 - incisura mandibulae (челюстная вырезка); 11 - for. mandibulare (нижнечелюстное отверстие); a - беззубый край.

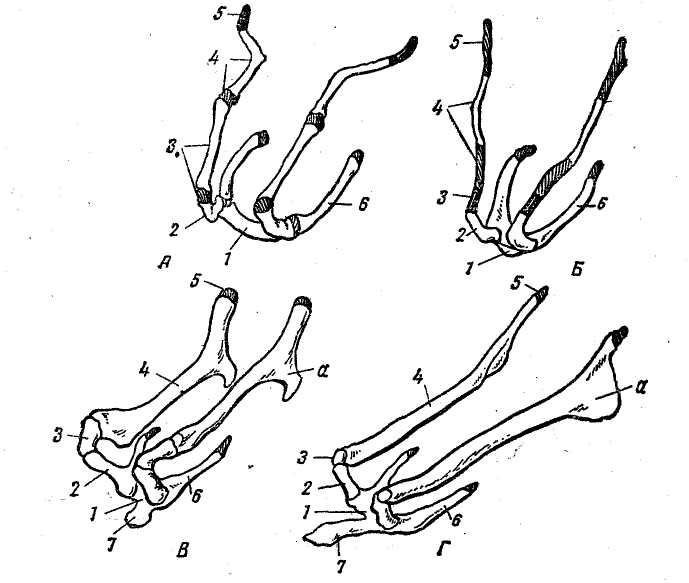

Рис. 11. Подъязычная кость:

А - собаки; Б - свиньи; В - коровы; Г - лошади. 1 - basihyoideum (тело): 2 - keratohyoideum (язычные рога); 3 - epihyoideum (дистальный членик; у свиньи связка); 4 -stylohyoideum (средний членик); а - мышечный отросток;5 - tympanohyoideum (проксимальный членик); 6 - thyreohyoideum (гортанные рога); 7 - рrос. lingualis (язычный отросток). Штрихом обозначены хрящевые участки, черным цветом - соединительная ткань.

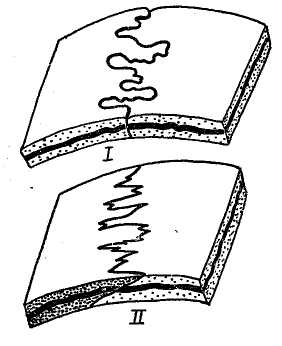

Рис. 12. Схема швов:

зубчатого - I и чешуйчатого - II.

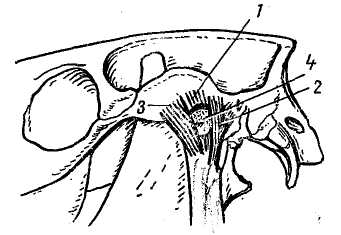

Рис. 13. Височночелюстной сустав лошади:

1 - capsula articularis (капсула сустава вскрыта); 2 - lig. caudale (каудальная связка); 3 - lig. laterale (латеральная связка); 4 - discus articularis (челюстной суставной диск).

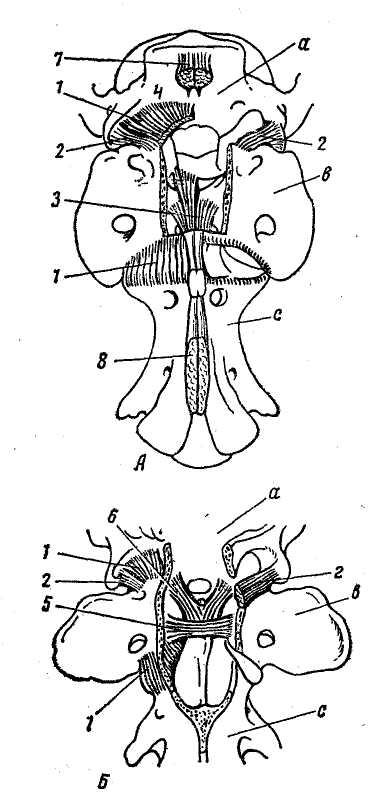

Рис. 14. Затылочно-атлантный и осьатлантный суставы:

А - лошади; Б - собаки. 1 - capsula articularis (капсула сустава); 2 - lig. laterale atlantis (латеральная связка); 3 - lig. dentis dorsale (дорсальная связка зубовидного отростка); 4 - membrana atlanto-occipitalis dorsalis (дорсальная мембрана); 5- lig. transversum atlantis (поперечная связка атланта); 6 - lig. alaria (крыловые связки); 7 - lig. nuchae (канатиковая часть выйной связки); 8 - lig. nuchae (пластинчатая часть выйной связки); а - затылочная кость, в - атлант, с - эпистрофей.

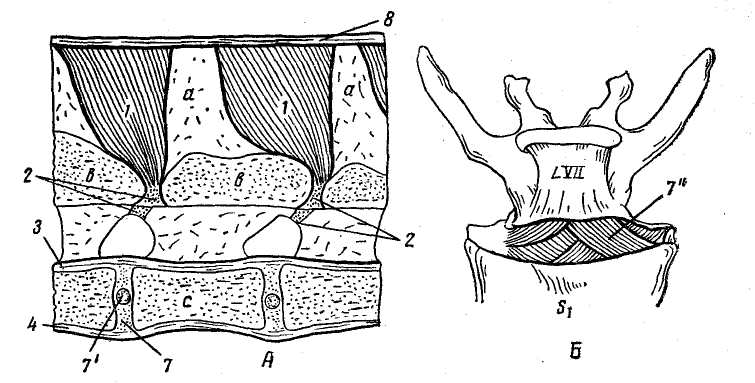

Рис. 15. Соединение позвонков:

А - на сагиттальном разрезе: 1 - lig. interspinale (межостистая связка); 2- lig. flavum (междужные связки); 3 - lig. longitudinale dorsale (дорсальная продольная связка); 4 - lig. longitudinale ventrale (вентральная продольная связка); 7 - fibrocartilago intervertebralis (межпозвоночный хрящ); 7 - nucleus pulposus (пульпозное ядро); 8 - lig. supraspinale (надостистая связка); а - остистый отросток; b - дужка позвонка; c - тело позвонка; Б - межпозвоночный хрящ между поясничным позвонком (LVII) и крестцовой костью (S₁); 7" - anulus fibrosus (пучки фиброзного кольца хряща).

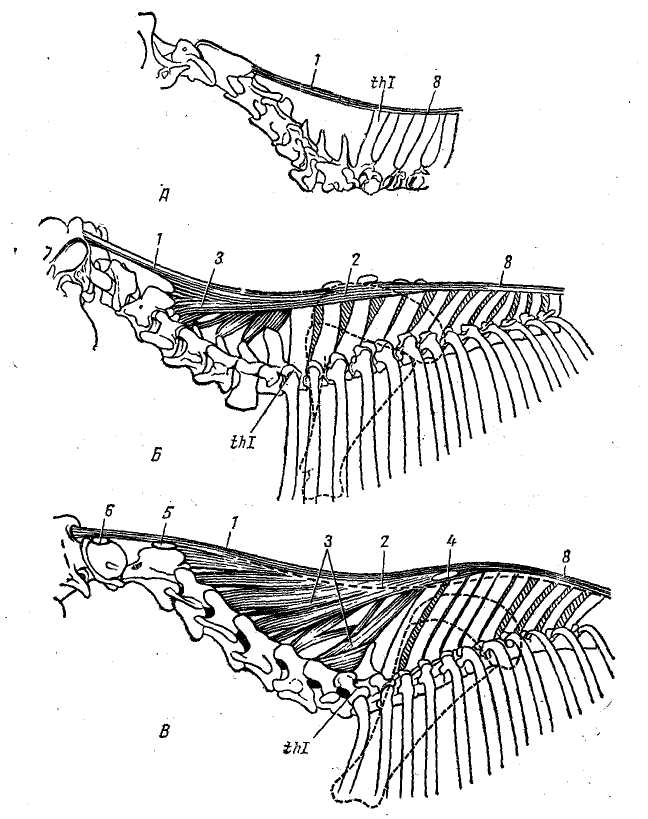

Рис. 16. Выйная связка:

А - собаки; Б - коровы; В - лошади, 1 - lig. nuchae, pars occipitalis (выйная связка, ее затылочная часть); 2 - lig. nuchae, pars cucullaris (капюшоновидная часть); 3 - lig. nuchae, pars cervicalis (шейная часть выйной связки); 4 - bursa cucullaris (надостистая бурса); 5 - bursa nuchalis caudalis (бурса над эпистрофеем); 6 - bursa nuchalis cranialis (надатлантная бурса); 8 - lig. supraspinale (надостистая связка); thI - 1-й грудной позвонок.

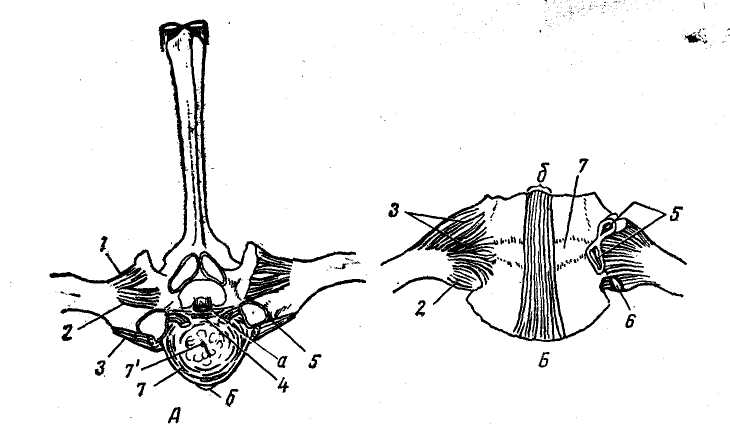

Рис. 17. Связки ребер:

А - с краниальной и Б - с вентральной поверхности. 1 - lig. tuberculi costae (связка бугорка ребра); 2 - lig. colli costae (связка реберной шейки); 3 - lig. capituli costae radiatum (радиальная связка реберной головки); 4 - lig. conjugale costarum (соединительная связка реберных головок); 5 - capsula articularis capituli costae (капсула головки ребра); 6 - capsula articularis tuberculi costae (капсула бугорка ребра); 7 - пульпозное ядро; 7 - фиброзное кольцо межпозвоночного диска; а - дорсальная продольная связка; б -вентральная продольная связка.

Рис. 18. Связки тазобедренного сустава лошади:

1 - lig. ассеssorium (добавочная связка) (от сухожилия прямой брюшной м.); 2 - lig. teres capitis femoris (круглая связка); 3 - lig. transversum acetabuli (поперечная связка впадины); а - головка бедренной кости.

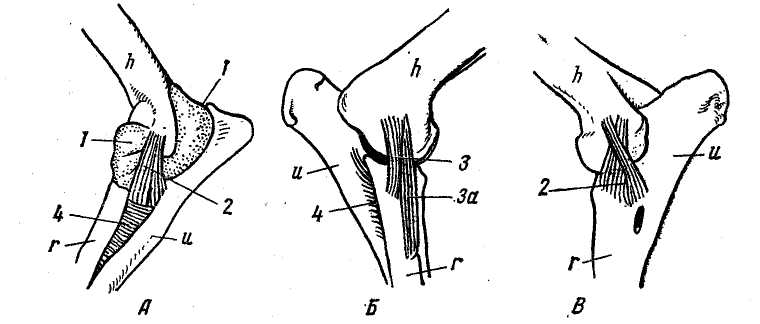

Рис. 19. Связки локтевого сустава:

А - собаки с латеральной стороны; Б - лошади с медиальной и В - с латеральной стороны. 1 - capsula articularis (капсула сустава); 2 - lig. collaterale laterale (боковая латеральная связка); 3 - lig. collaterale mediale (боковая медиальная связка); 3a - lig. mediale longum (длинная медиальная связка - рудимент круглого пронатора); 4 - lig. interosseum (межкостная связка): h - плечевая кость; r - лучевая кость; и - локтевая кость.

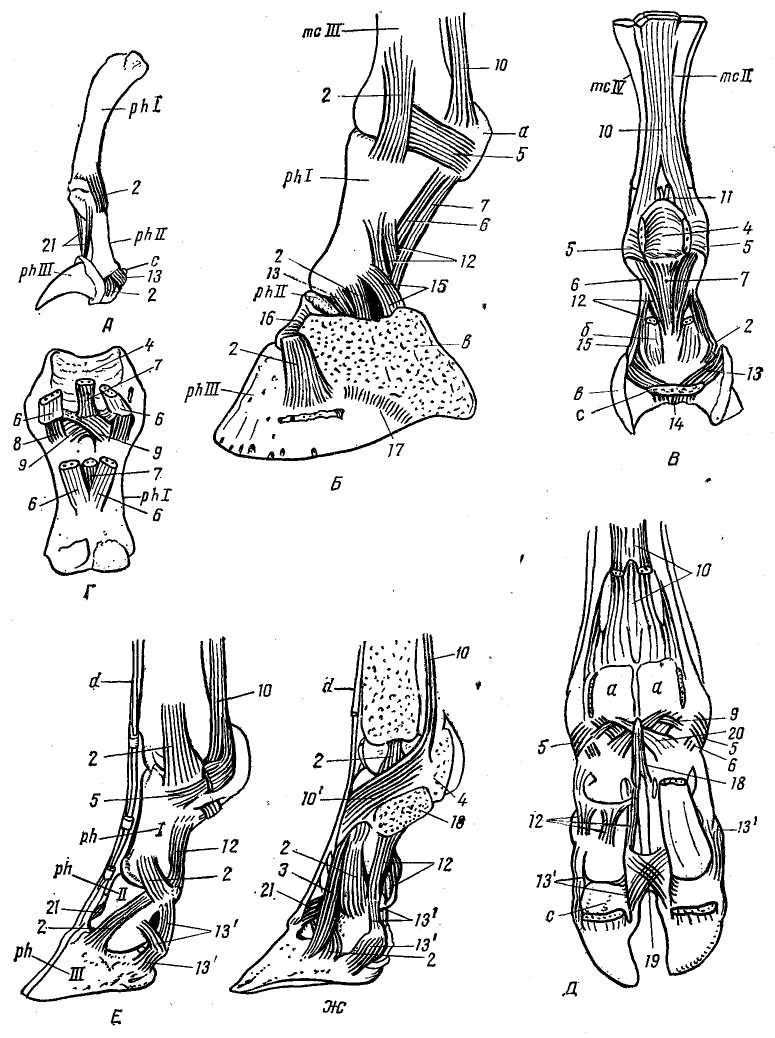

Рис. 20. Связки пальцев:

А - собаки; Б - лошади с латеральной и В - с волярной поверхности; Г - связки верхних сезамовидных костей; Д - коровы с волярной; Е - с латеральной стороны IV пальца и Ж - с межпальцевой стороны III пальца; 2 - lig. collaterale laterale - боковая латеральная связка; 3 - общая межпальцевая боковая связка I, II и III фаланги (коровы); 4 - lig. intersesamoideum (межсезамовидная связка); 5 - lig. sesamoideum laterale et mediale (боковая связка сезамовидных костей); 6 - lig. sesamoideum obliquum (косые связки сезамовидных костей): 7 - lig. sesamoideum rectum (прямая связка сезамовидных костей); 8 - lig. sesamoideum volare breve (короткие волярные связки сезамовидных костей); 9 - lig. sesamoideum cruciatum (крестовидная связка сезамовидных костей); 10 - m. interosseus III (межкостный третий мускул); 10' - его ветвь к разгибателю пальца (а); 11 - пястносезамовидная связка; 12 - lig. volare ph II (волярная связка II фаланги); 13 - боковая связка I фаланги к челночной и копытной костям; 13' - боковая связка челночной кости (коровы); 14 - lig. phalangosesamoideum (челночнокопытная связка); 15 - связка ph I с мякишным хрящом и ph III; 16 - связка мякишного хряща и венечной кости; 17 - связка мякишного хряща и копытной кости; 18- lig. interdigitale proximale (межпальцевая проксимальная связка); 19 - lig. interdigitale cruciatum (межкопытцевая крестовидная связка); 20 - lig. phalango-sesamoideum cruciatum (крестовидная фалангосезамовидная связка); 21 - lig. dorsale ph Ш (дорсальная эластическая связка); тс II-IV - пястные кости; I-III - фаланги пальцев; а - сезамовидные кости I фаланги; в - мякишный хрящ; с - сезамовидная кость III фаланги; d – сухожилие разгибателя пальца.

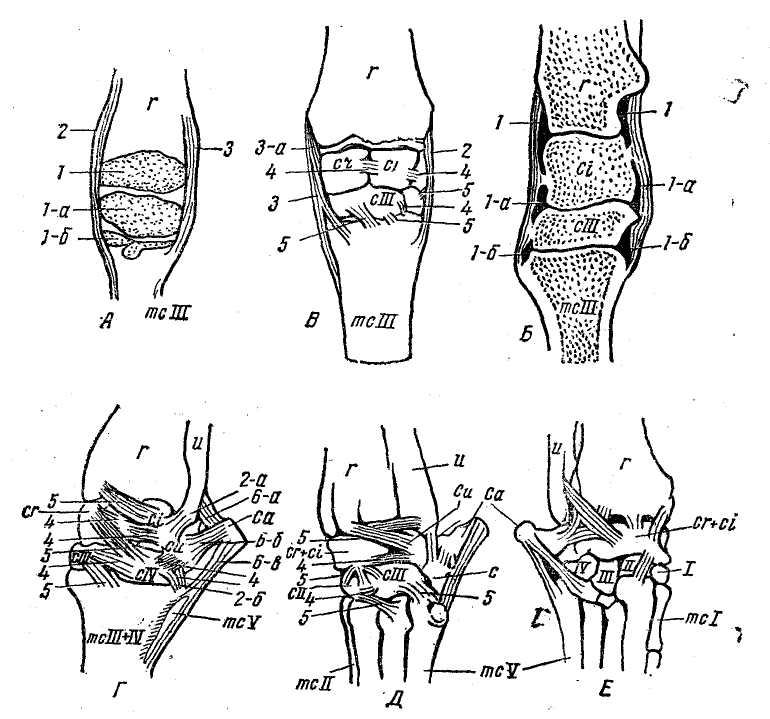

Рис. 21. Связки левого запястного сустава:

А - лошади спереди с наполненными капсулами; Б - на сагиттальном распиле и В - спереди после удаления капсулы; Г - коровы с дорсо-латеральной поверхности; Д - собаки спереди и Е - сзади. 1 - сapsula articularis radiocarpea (капсула лучезапястного сустава); 1а - capsula articularis intercarpea (капсула межзапястного сустава); 1б - capsula articularis carpometacarpea (капсула запястнопястного сустава); 2 - lig. collaterale carpi longum laterale (боковая латеральная длинная связка); 2a - lig. collaterale carpi breve proximale (боковая латеральная короткая проксимальная связка); 2б - lig. collaterale carpi breve distale (боковая латеральная короткая дистальная связка); 3 - lig. collaterale carpi longum mediale (боковая медиальная длинная связка); 3a - lig. collaterale carpi breve mediale proximale (боковая медиальная короткая проксимальная связка); 4 - lig. intercarpea interossea (межкостные дорсальные связки); 5 - lig. dorsale obliquuin (межрядовые дорсальные косые связки); 6 - связки добавочной кости (a - проксимальная, б - средняя и в - дистальная); r - лучевая кость; u - локтевая кость; кости запястья- cr, ci, си, са - лучевая, промежуточная, локтевая, добавочная; связки: cII, сШ, cIV - вторая, третья и четвертая; mc I-IV - кости пясти первая, вторая, третья, четвертая и пятая.

Рис. 22 Связки левого заплюсневого сустава:

А - лошади с латеральной стороны; Б - с медиальной стороны; В - спереди; Г – собаки - спереди; 2 - lig. collaterale tarsi longum laterale (боковая латеральная длинная связка); 2, 2 - lig. collaterale tarsi breve laterale (боковая латеральная короткая связка с пяточной костью и с таранной костью); 3 - lig. collaterale tarsi longum mediale (боковая медиальная длинная связка); 3', 3" – lig. collaterale tarsi breve mediale (боковая медиальная короткая связка с пяточной и таранной костями); 4 - lig. tarsi plantare (плантарная связка); 5 - lig. tarsi dorsale (дорсальная заплюсневая связка); 6 - проксимальная связка таранной и пяточной костей; 7 - латеральная связка таранной и пяточной костей; 8 - lig. tarsi interosseum (межкостная дорсальная связка); 9 - межрядовые связки; 10 - lig. anulare proximale (проксимальная поперечная связка); 10' - связка к таранной и III плюсневой костям; 10 - связка к гребню большеберцовой кости.

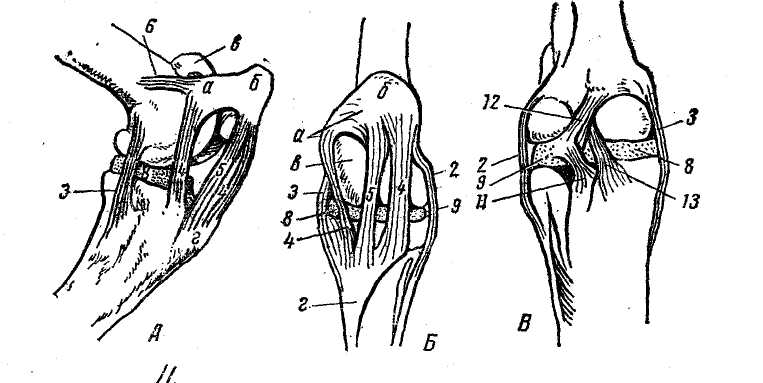

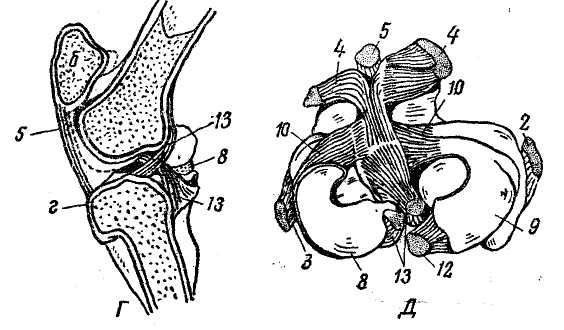

Рис. 23. Связки левого коленного сустава лошади:

А - с медиальной стороны; Б - с дорсальной стороны; В - с плантарной стороны; Г - на сагиттальном разрезе; Д - связки менисков, 2 - lig. collaterale laterale (боковая латеральная связка); 3 - lig. collaterale mediale (боковая медиальная связка); 4 - lig. patellae rectum laterale. et mediale (прямые латеральные и медиальные связки коленной чашки); 5 - lig. patellae rectum medium (прямая средняя связка); 6 – lig. femoropatellare mediale (медиальная поперечная связка); 8, 9 – meniscus medialis et lateralis (медиальный и латеральный мениски); 10 - передние берцовоменисковые связки; 12 - бедренноменисковая связка; 13 – lig. genus cruciatum - крестовидные связки; а - добавочный хрящ коленной чашки; б - коленная чашка; в - блок для коленной чашки; г - гребень большой берцовой кости.

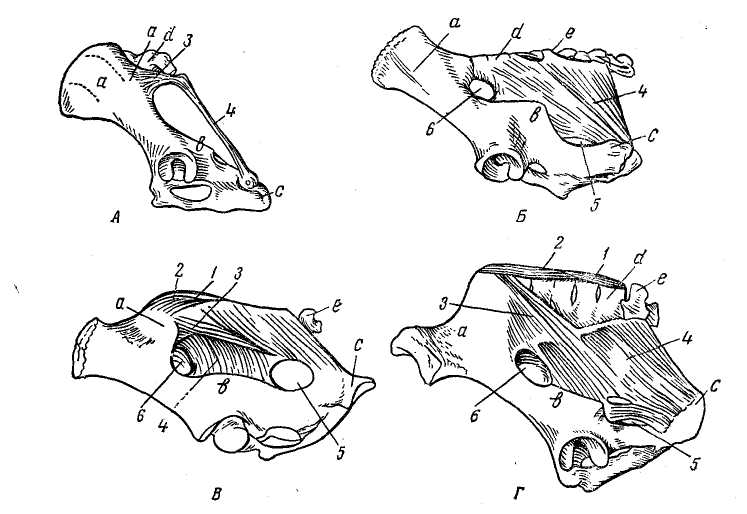

Рис. 24. Связки таза с левой стороны:

А - собаки; Б - свиньи; В - коровы; Г – лошади. 1 - lig. supraspinale (надостистая связка); 2- lig. sacroiliacum dorsale breve (крестцовоподвздошная дорсальная короткая связка); 3 - lig. sacroiliacum dorsale longum (крестцовоподвздошная дорсальная длинная связка); 4 - lig. sacrospinotuberale (крестцовоседалищная связка); 5 - малое седалищное отверстие; 6 - большое седалищное отверстие; а - подвздошная кость; в - седалищная кость; с - седалищный бугор; d - крестцовая кость; е - первый хвостовой позвонок.
