Технология возведения каменных конструкций

Рекомендуемая литература

1 Технология строительного производства. Учеб. для вузов. Под общ. ред. С. С. Атаева. Изд.2-е, доп. –М., Стройиздат, 1977. - 380 с.

2 Технология строительного производства/ под ред. Литвинова О.О. – М.: Высшая школа, 1978 -542с.

3 ТКП 45-5-02-82-2010 Каменные и армокаменные конструкции

4. ТКП 45-5.03-130-2009 Сборные бетонные и железобетонные конструкции

5. ТКП 45-1.03-44-2006 Безопасность труда в строительстве. Строительное производство.

6. П1-03 к СНиП 3-04-01-87 Смеси растворные и растворы строительные. Приготовление и применение.

7. СТБ 1307-2002 Смеси растворные и растворы строительные. Технические условия.

6. СНиП II - 22. -81 Нормы проектирования. Каменные и армокаменные конструкции.

Вопросы, выносимые на рассмотрение

1. Общие положения

2. Материалы для каменной кладки

3. Элементы каменной кладки

4. Опирание элементов конструкций на кладку

5. Правила разрезки каменной кладки

6. Армирование сплошной каменной кладки

7. Кладка перемычек, арок и сводов

8. Инструменты и приспособления для каменной кладк

9 Организация рабочего места и труда каменщиков

10. Кладка из природных камней неправильной формы

Каменные конструкции в зависимости от назначения должны удовлетворять в различных условиях работы требованиям прочности, теплозащиты, воздухонепроницаемости (непродуваемости), звукоизоляции и морозостойкости. Многие из этих требований относятся непосредственно к стенам зданий и сооружений.

При проектировании каменных и армокаменных конструкций применяют следующие конструктивные решения:

а) наружные стены из: пустотелых керамических и бетонных камней и кирпича; облегченной кирпичной кладки с плитным утеплителем или засыпкой из пористых заполнителей; сплошных камней и блоков из бетона на пористых заполнителях, поризованных и ячеистых бетонов. Применение сплошной кладки из полнотелого глиняного или силикатного кирпича для наружных стен помещений с сухим и нормальным влажностным режимом допускается только при необходимости обеспечения их прочности;

б) стены из панелей и крупных блоков, изготовленных из бетонов различных видов, а также из кирпича или камней;

в) кирпич и камни марок по прочности на сжатие 150 и более в зданиях высотой более пяти этажей;

г) местные природные каменные материалы;

д) растворы с противоморозными химическими добавками для зимней кладки.

Применение силикатных кирпича, камней и блоков; камней и блоков из ячеистых бетонов; пустотелого кирпича и керамических камней; глиняного кирпича полусухого прессования допускается для наружных стен помещений с влажным режимом при условии нанесения на их внутренние поверхности пароизоляционного покрытия. Применение указанных материалов для стен помещений с мокрым режимом, а также для наружных стен подвалов и цоколей не допускается. Влажностный режим помещений следует принимать в соответствии с главой ТКП по строительной теплотехнике.

Прочность и устойчивость конструкций и их элементов должна обеспечиваться при возведении и эксплуатации, а также при транспортировании и монтаже элементов сборных конструкций.

В зависимости от вида применяемых камней различают следующие виды кладки (табл. 1)

Таблица 1 - Виды каменных кладок

Виды кладок
Кирпичная	Мелкоблочная	Тесовая	Бутовая	Крупноблочная
Из глиняного и силикатного, укладываемого вручную при устройстве сплошных и облегчённых стен, столбов, арок, сводов, промышленных печей и труб	Из природных, бетонных и керамических камней, масса которых допускает укладку их вручную для возведения стен, перегородок и столбов	Из природных обработанных камней правильной формы, укладываемых вручную или краном при облицовке монументальных зданий и инженерных сооружений	Из природных камней неправильной формы (бута) и бутобетонную – из бута и бетона, которые применяют для устройства фундаментов, стен подвалов, подпорных стен, а иногда и стен зданий	Из блоков (бетонных, кирпичных или из природного камня), устанавливаемых кранами при возведении фундаментов и стен зданий

Для строительных материалов и растворов должно быть организована безперегрузочная доставка их на рабочее место, при этом запрещается во избежание неоправданного боя и потерь запрещается перевозка кирпича и других стеновых камней навалом, сбрасывание их с транспортных средств, перевозку раствора в обычных бортовых машинах и выгрузку их на землю.

Каждая партия готового раствора, поставляемая на строительную площадку, должна иметь паспорт с указанием даты и времени изготовления, марки и подвижности, а для сухих смесей должна быть указана фактическая влажность. При этом влажность сухих смесей должна быть не более 1%.

Раствор считается годным, если средняя прочность поставляемой партии (серии) не будет ниже 85% проектной (паспортной марки).

Поставленный на строительную площадку раствор должен быть использован до начала его схватывания.

Использование схватившегося раствора с добавлением в него воды запрещается. Расслоившийся при перевозке раствор должен быть перед употреблением перемешан. На рабочее место должен поставляться раствор заданной марки с соблюдением других показателей. Не разрешается применять обезвоженные смеси.

2 Материалы для каменной кладки

Кирпич, камни и растворы для каменных и армокаменных конструкций, а также бетоны для изготовления камней и крупных блоков применяют следующих марок:

а) камней — по пределу прочности па сжатие (а кирпича — на сжатие с учетом его прочности при изгибе) — 4, 7, 10, 15, 25, 35, 50 (камни малой прочности — легкие бетонные и природные камни); 75, 100, 125, 150, 200 (средней прочности — кирпич, керамические, бетонные и природные камни); 250, 300, 400, 500, 600, 800, 1000 (высокой прочности — кирпич, природные и бетонные камни);

Допускается применение в качестве утеплителей бетонов, пределы прочности которых на сжатие 0,7 МПа (7 кгс/см²) и 1,0 МПа (10 кгс/см²), а для вкладышей и плит не менее 1,0 МПа (10 кгс/см²);

Рисунок 1 – Керамический кирпич

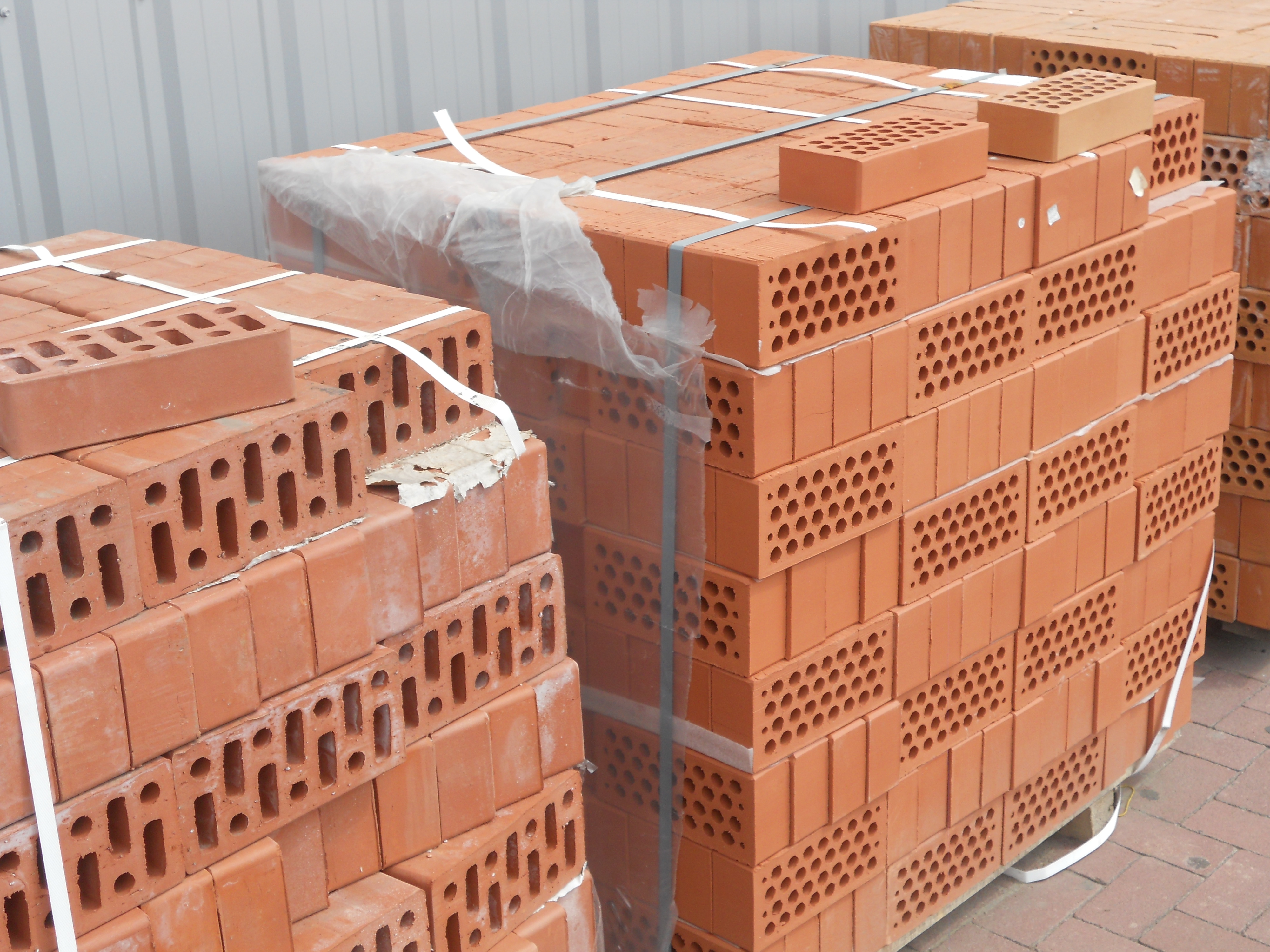

Рисунок 2 – Эффективный керамический кирпич

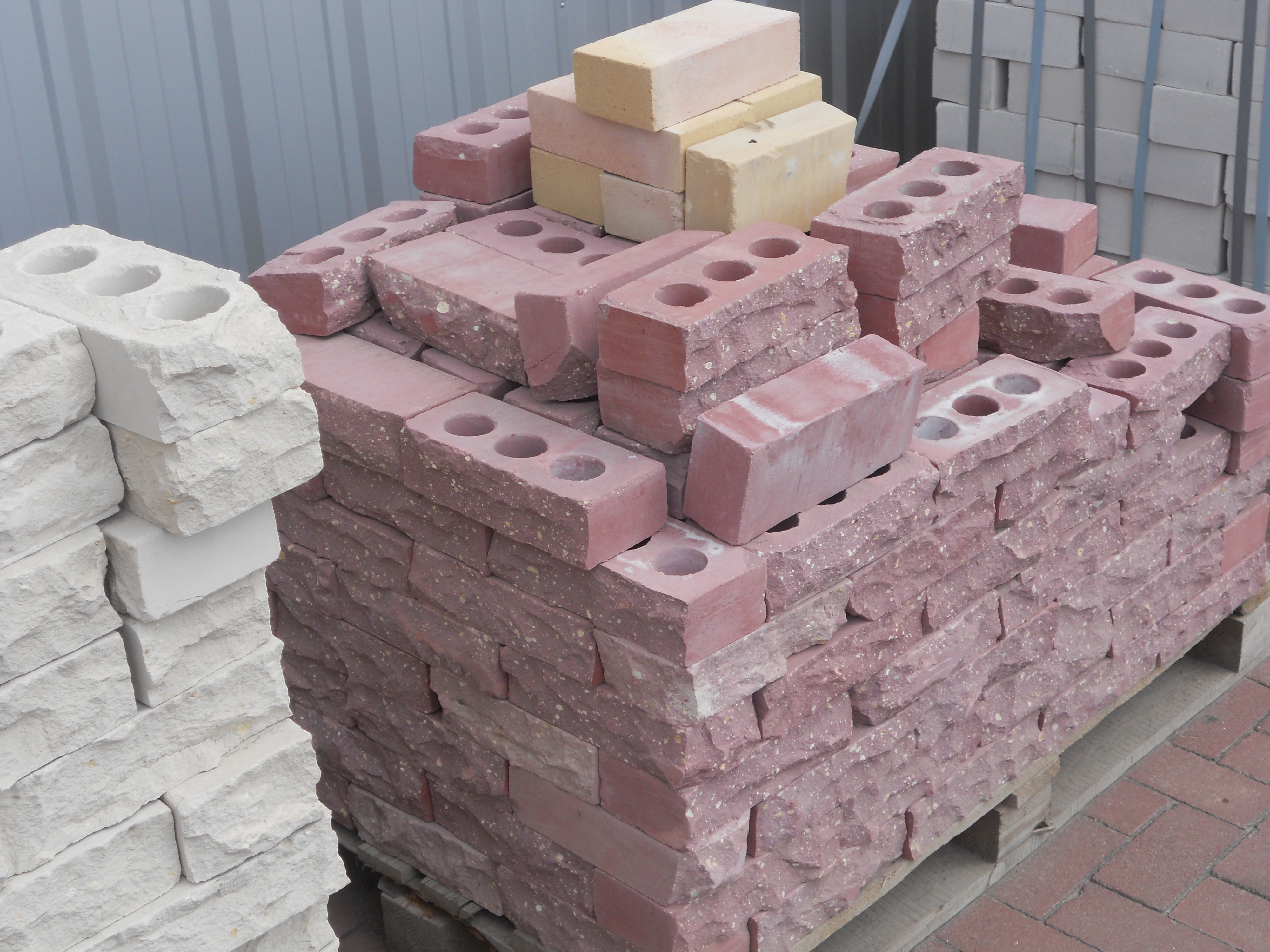

Рисунок 3 – Облицовочный силикатный кирпич

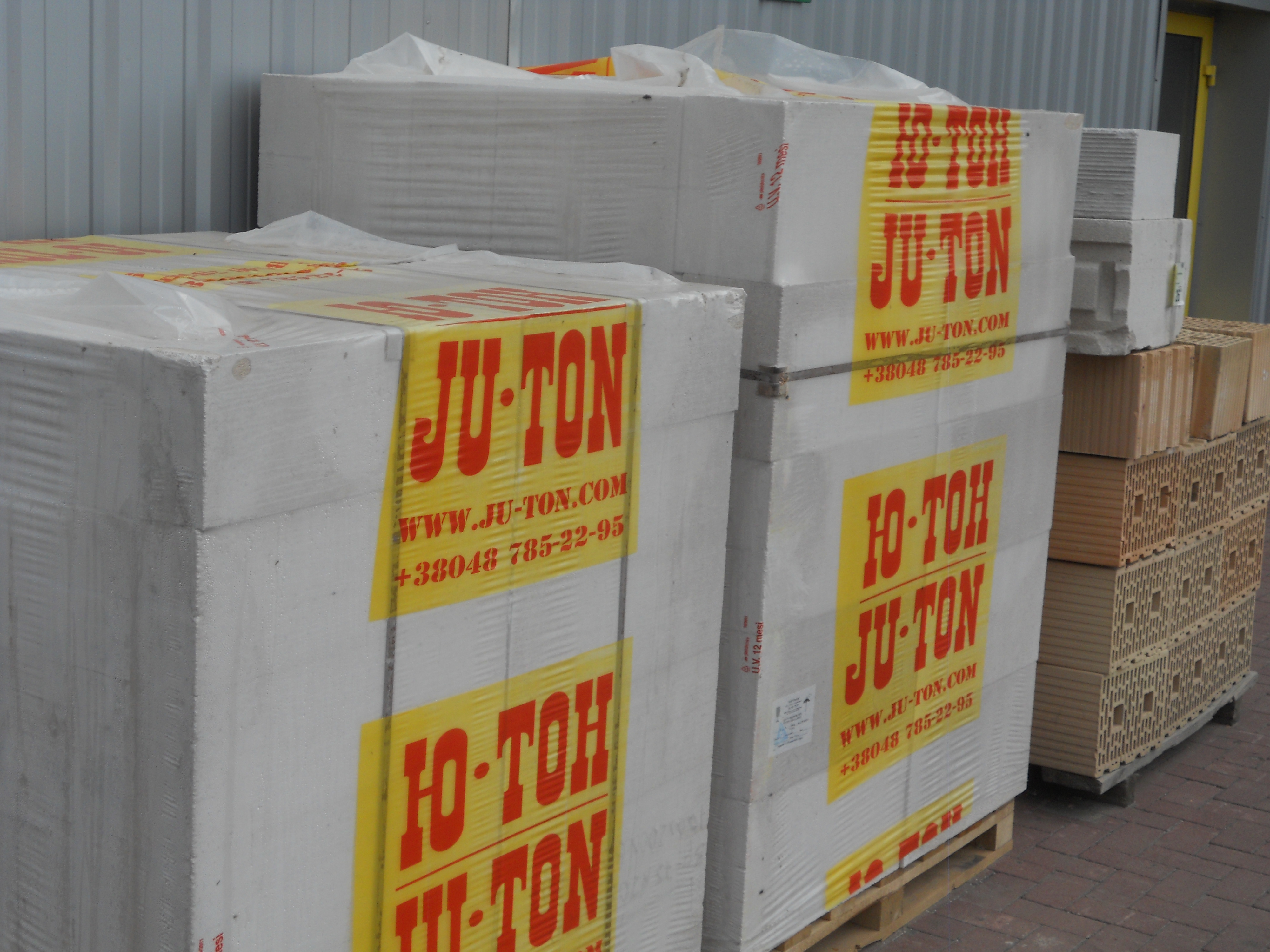

Рисунок 4 –Перегородочные силикатные блоки

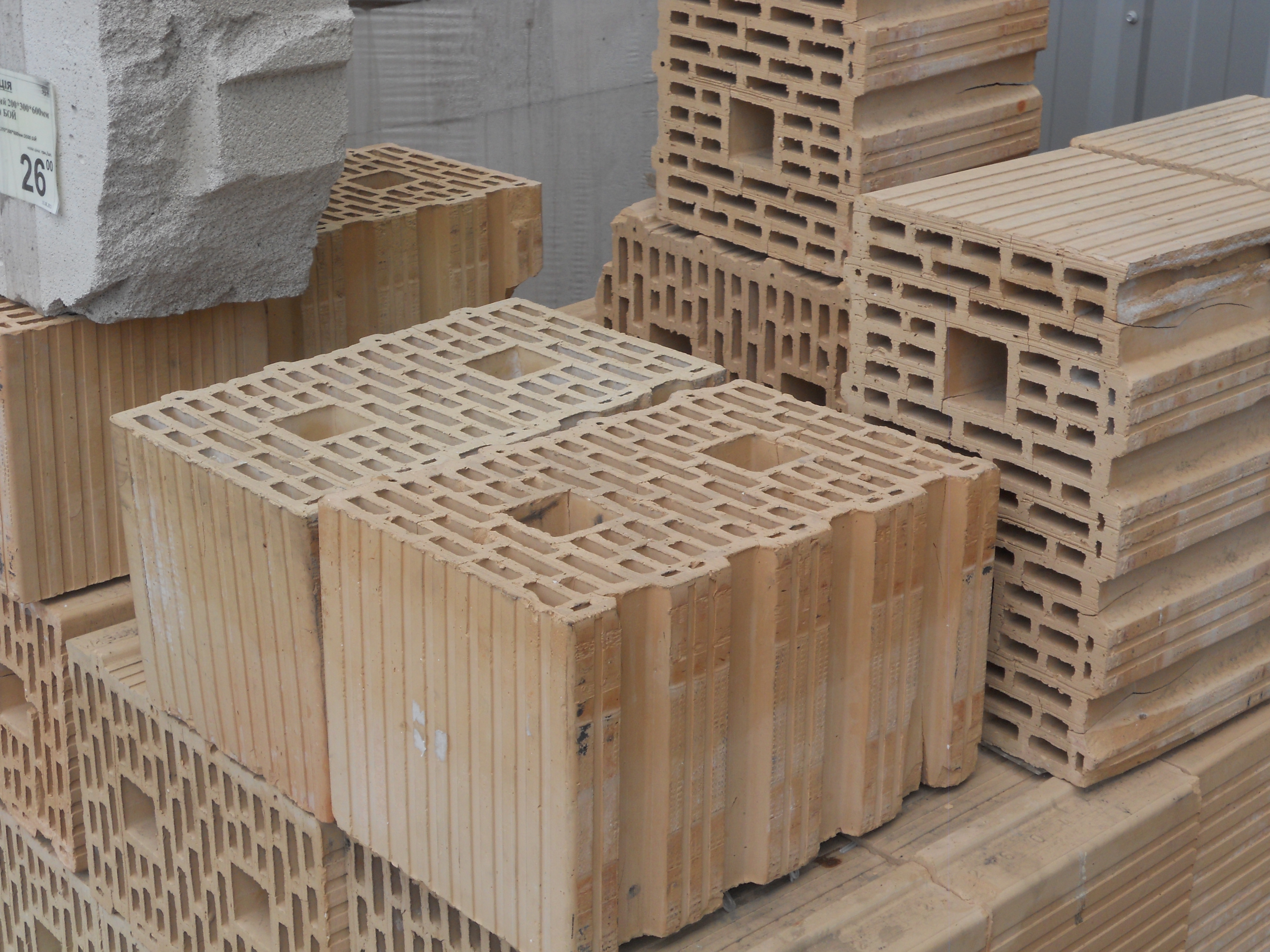

Рисунок 5 – Кермические блоки

Рисунок 6 – Блоки из ракушечника и силикатный кирпич

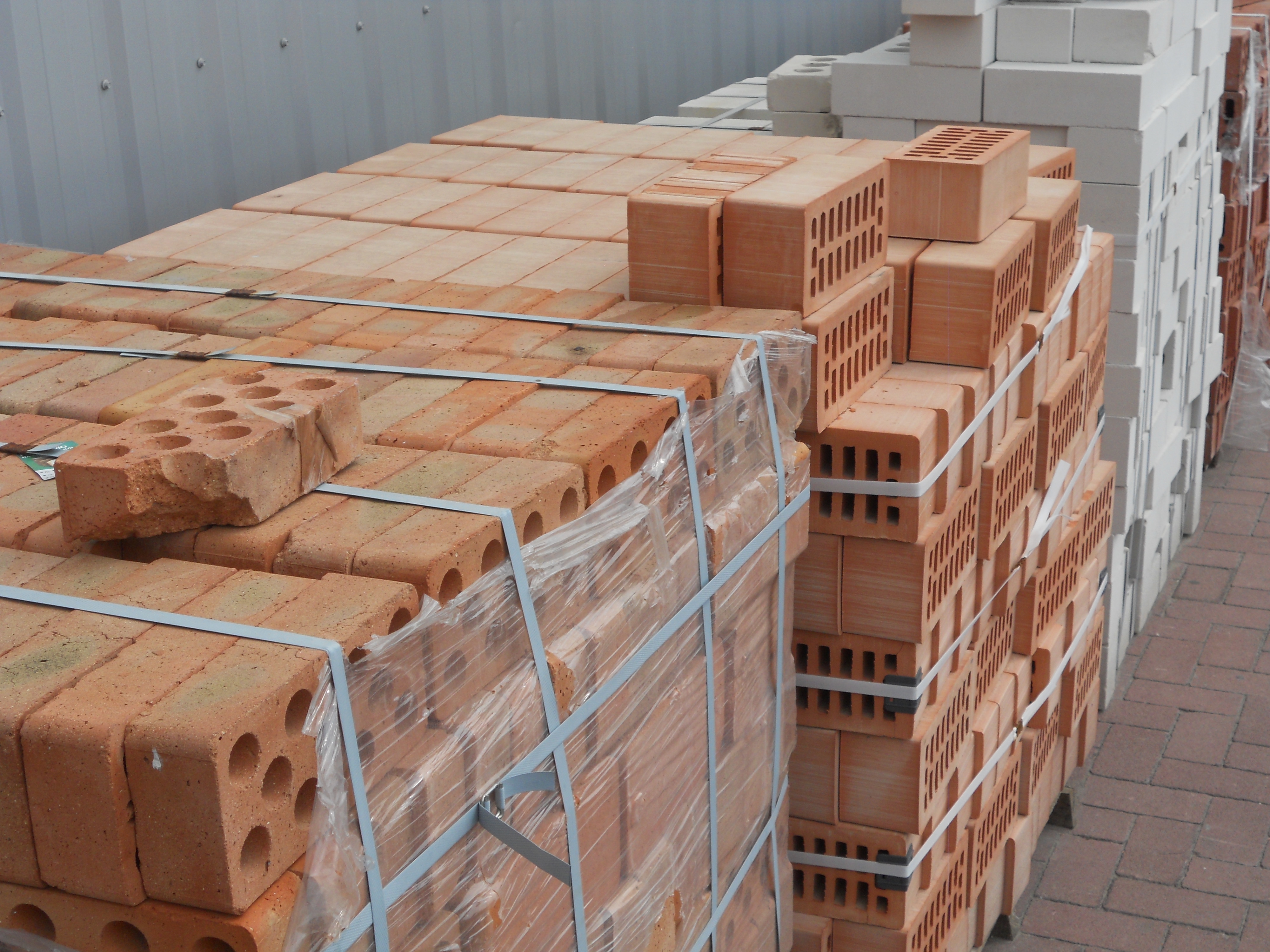

Рисунок 7 – Складирование кирпича на поддонах

Рисунок 7- Захват для выгрузки поддонов с кирпичем

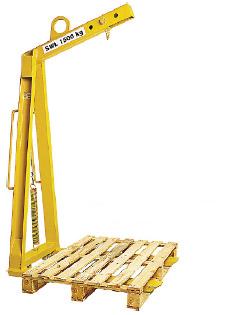

Рисунок 8 – Захват с поддоном

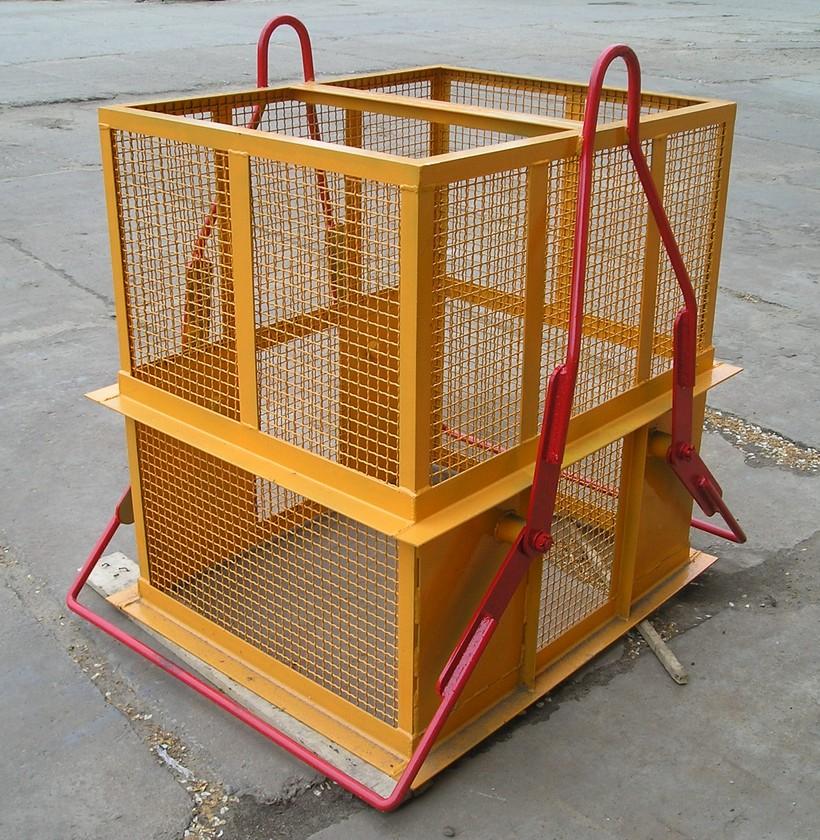

Рисунок 9 – Захват для кирпича

Рисунок 10 – захвт для поддонов

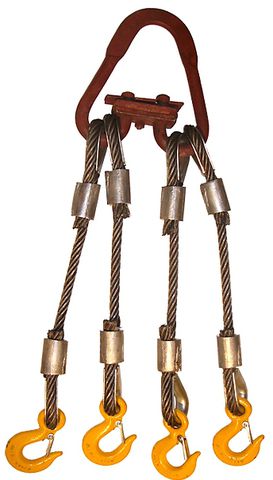

Рисунок 11 – Строп четырехветвенный

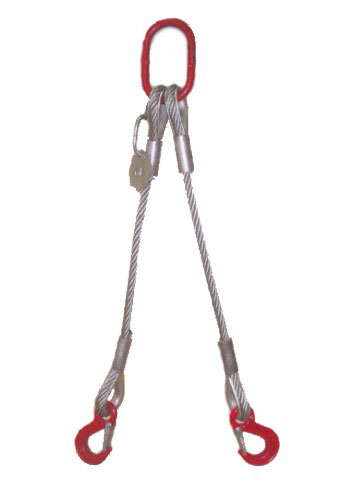

Рисунок 12 – Строп двухветвенный

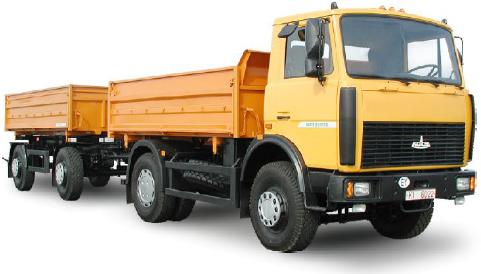

Рисунок 11 – Машина для транспортировки кирпича

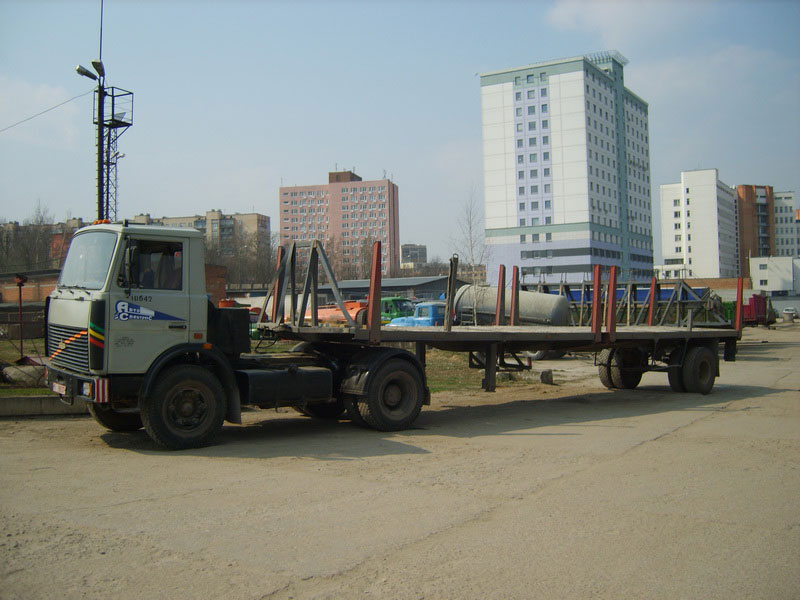

Рисунок 12 Полуприцеп плитовоз

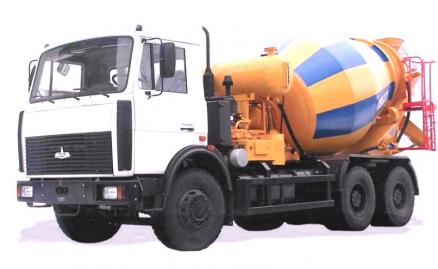

Рисунок 11 – Автобетоносмеситель для транспортировки раствора

б) растворов по пределу прочности на сжатие — 4, 10, 25, 50, 75, 100, 150, 200;

Растворы с плотностью в сухом состоянии — 1500 кг/м³ и более — тяжелые, до 1500 кг/м³ — легкие.

Кладку ведут на растворе, которым выравнивают неровности на постелях камней и заполняют швы. Связывая отдельные камни между собой и более равномерно распределяя между ними усилия, затвердевший в швах раствор предохраняет кладку от продувания и проникновения воды.

Растворы классифицируют по виду вяжущих и по роду заполнителей

Классификация растворов по виду вяжущих
Цементные растворы			Известковые растворы			Цементно-извест-ковые и цементно-глиняные растворы
Используют для особо прочных подземных и наземных конструкций (сильно нагруженные столбы и стены, армированная кладка), а также для конструкций, возводимых в насыщенных водой грунтах			Используют в сухих местах для кладки, рассчитанной на небольшие нагрузки. Эти растворы отличаются большой пластичностью, что повышает производительность труда каменщиков			Получили большое распространение при обычных нагрузках на кладку в сухих и влажных условиях

Растворы готовят механизированным способом в растворосмесителях принудительного перемешивания. Эти машины бывают передвижными с барабанами ёмкостью (по выходу готовой смеси) от 65 до 325 л и стационарные – от 330 до 1500 литров.

Для повышения пластичности и воздухоудерживающей способности в растворы вводят пластифицирующие добавки (глину, известь, мылонафт, винсол, суль Для армирования каменных конструкций следует применять:

для сетчатого армирования — арматурную проволоку диаметром 3, 4, 5 мм; для продольной и поперечной арматуры, анкеров и связей — арматуру классов S240, S400 и арматурную проволоку.
