Значения коэффициента сопротивления при входе во всасывающую трубу

d, мм	40	50	70	100	150	200	300	500	750
	12	10	8,5	7,0	6,0	5,2	3,7	2,5	1,6

при d₀ = 350 мм по таблице 8.

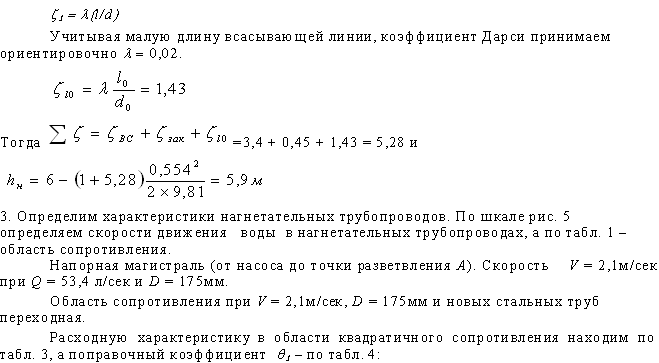

Таблица 8

Значения коэффициента сопротивления при закруглении трубы

d,мм	50	100	150	200	250	300	350	400	450	500	600	700	800	900	1000
	0,36	0,36	0,37	0,37	0,40	0,45	0,45	0,42	0,42	0,46	0,47	0,48	0,48	0,49	0,50

Остальные значения коэффициентов сопротивления приведены в таблице 9, 10.

Таблица 9

Коэффициенты сжатия, сопротивления, скорости и расхода для насадков и отверстий в тонкой стенке

Тип насадка или отверстия	Коэффициенты
				
Круглое отверстие	0,06	0,64	0,97	0,62
Цилиндрические насадки Внешний Внутренний	0,5 1,0	1,0 1,0	0,82 0,707	0,82 0,707
Конически расходящийся насадок при = 5- 7 0	4,0 – 3,0	1,0	0,45 – 0,50	0,45 – 0,50
Конически сходящийся насадок при = 13 0 24/	0,09	0,98	0,96	0,94
Колодоидальный насадок	0,04	1,0	0,98	0,98

Таблица 10

Значения коэффициента сопротивления на входе в трубувх

Характер кромок	вх
Острые края	0,25 – 0,50
Очень слабо закруглённые края	0,10 – 0,20
Закруглённые края	0,06
Гладкие и хорошо закруглённые края	0,005

К₂= _К_2кв

Варианты заданий по расчету простого и сложного трубопровода

В варианте заданий указаны четыре цифры:

Первая цифра обозначает номер задачи при расчете простого трубопровода,

вторая цифра – номер варианта,

третья цифра – номер задачи при расчете сложного трубопровода,

четвертая цифра – номер варианта.

Оформление

• Титульный лист (название, исполнитель, дата сдачи).

• Теоретическая часть (дать определения законов, понятий, формул, используемых в ходе подготовки к выполнению задания).

• Расчетная часть (описать алгоритм расчета, привести все входные параметры и расчетные данные).

• Выводы по каждой задаче.
