2.4 Маршрутное описание технологического процесса

поверхность

точность

шероховатость

Метод

обработки

оборудование

Гладкая цилиндрическая

поверхность 45 38 58

6

Ra1,25

Черновое точ.

Чистовое точ.

Тонкое точ.

Шлифов. оконч

16К20Ф3

3М151

Канавка

14

Ra 12,5

Точение

16К20Ф3

Фаски 2*45

14

Ra 12,5

Точение

16К20Ф3

Шпоночный паз

9

Ra 3,2

Фрезерование

6Т104

Лыска

12

Ra 6,3

Фрезерование

6Р12

Галтель

14

Ra 12,5

Точение

16К20Ф3

Резьбовая поверхность

6

Ra 1,25

Резьбонарезание

16К20Ф3

Глобоидная поверхность

5

Ra 0,63

Зубодолбежная

Шлифовальная

5122

5887

Торцы

6

Ra 2,5

Шлифовальная

3Т160

Операция

оборудование

Эскиз обработки,

базирование

Краткое содержание

005

2Г942

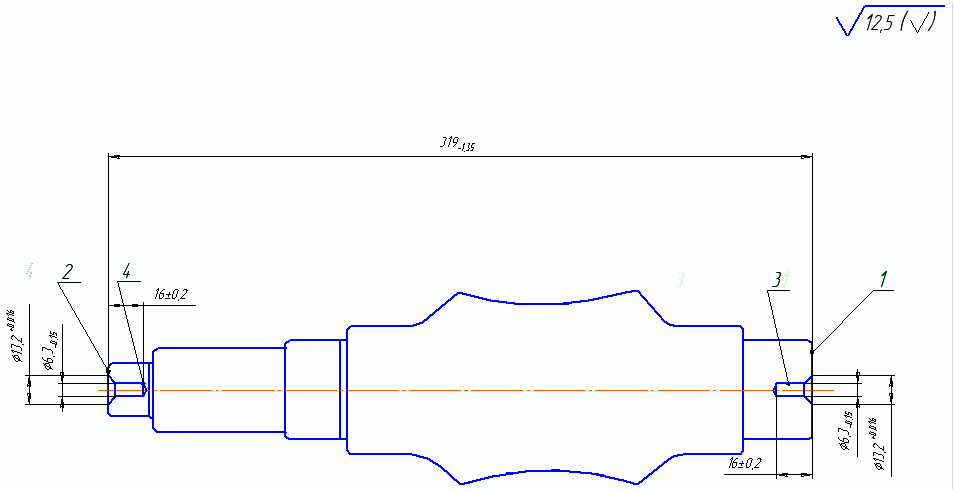

1.Фрезеровать торцы 1 и 2,выдерживая размеры 319-1.35,107±0.4,28±0.4

2. Сверлить центровые отверстия 3 и 4, выдерживая размеры 6,3 ; 13,2 ;16±0,2;

010

16К20Ф3

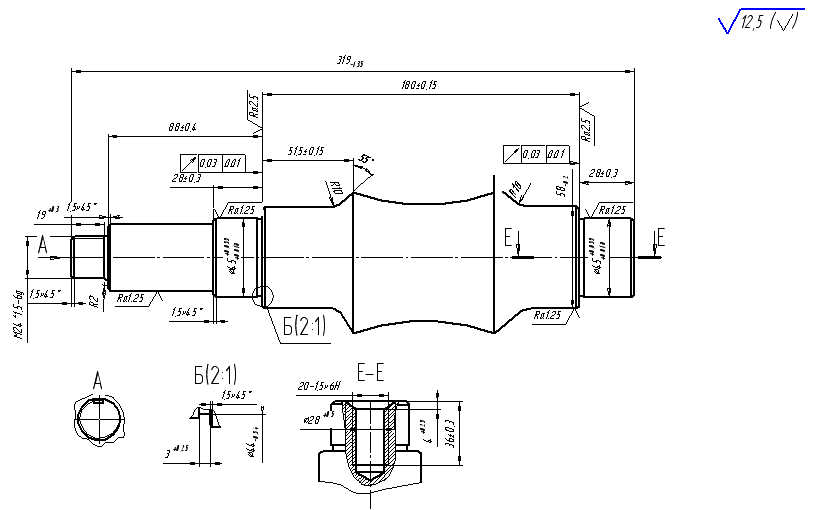

1.Точить поверхности 1,2,3,4,5,6,7,8,9 посл. по программе, выдерживая размеры 45 ;58 ;Ra1,25; 44 ; 28±0,3 2.Нарезать нар.резьбу М24*1.5-g,сверлить отверстие 21,5,зенковать отверстие 28, нарезать внутреннюю резьбу М20*1,5-6Н

Продолжение таблицы 2.5

015

6Р12

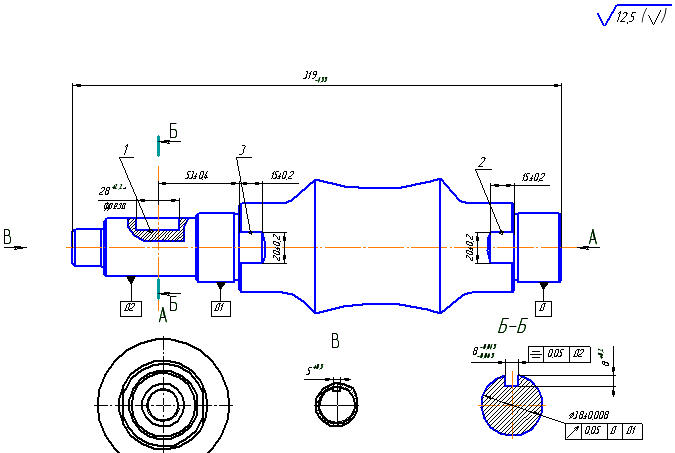

1.Фрезер. шпоночный паз 1, выдерживая размеры 28 ; 8 ; 8 ;

020

6Т104

2.фрезер. лыски 2,3, выдерживая размеры 20±0,2; 15±0,2; 52±0,2;

025

3М151

Шлиф. поверхности 1 38±0,008;

030

3М151

Шлиф. поверхности 2,4 Ra1,25; 45

035

3Т160

Шлиф. торцы 3,5 выдерживая размеры по6 квалитету, требования по допуску к радиальному биению 0,03 мм относительно поверхности 2, 4.

040

5122

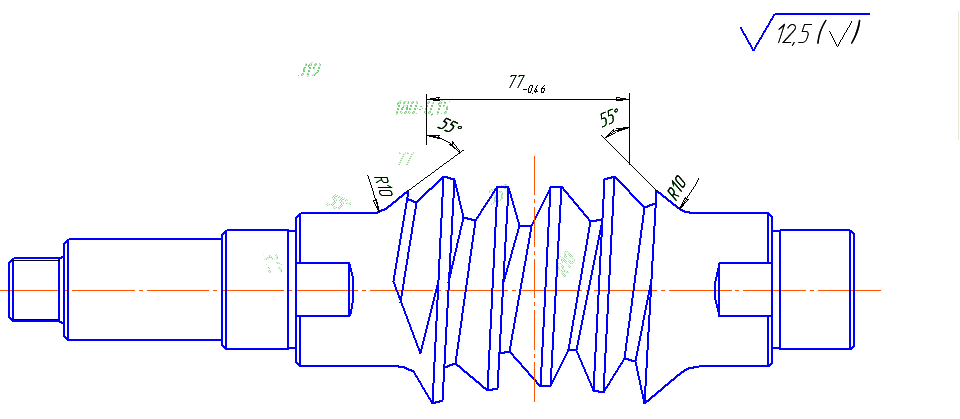

1.Долбить начерно глобоидную поверхность выдерживая размеры согласно эскизу

045

5122

2.долбить начисто глобоидную поверхность выдерживая размеры согласно эскизу

№опе

рации

Вспомогательный

инструмент

Режущий

инструмент

Средства измерения

005

Оправка

Фреза ГОСТ 26595-85

Скоба 319_-0,68, штангенциркуль ШЦ-ІІ -250-0,05 ГОСТ 166-89

Втулка

Сверло центровочное ГОСТ 14952-75

Штангенциркуль ШЦ-І-125-0,1 ГОСТ 166-89; Пробка специальная;

010

Центр вращающийся ГОСТ8742-75, центр плавающий ГОСТ

Резец проходной ГОСТ19056-80, ре

зец канавочный ГОСТ 18874-73, пла

стина режущая ГОСТ 19062-80, ре

зец контурный, Резец резьбовой 2660-0005 2 Т15К6 ГОСТ 18885-73, Резец подрезной специальный, пластина режущая ГОСТ 19062-80; пластина опорная ГОСТ 19079-80;

Штангенциркуль ШЦ-І-125-0,1 ГОСТ 166-89;скоба ø45,187_0,74;скоба ø58,1_-0,2; скоба ø44_-0,34; штангенциркуль ШЦ-ІІ-250-0,05 ГОСТ 166-89;шаблон 28_-0,2; скоба ø24,1_-0,12

скобаø38,1_-0,17; фаскомер шаблон 8_0,4;

шаблон 51,5_-0,2 кольцо ПР 8221-0094 ГОСТ 17763-72; кольцо НЕ 8211-1094-6g ГОСТ 17764-72; Скоба 180±0,03; пройма 91×51,5; скоба ø91_-0,46; шаблон R118,2±0,1; скоба 80,04±0,1; штангенциркуль ШЦ- І-125-0,1 ГОСТ 166-89

Резец резьбовой ГОСТ 18885-82;Сверло ГОСТ 2092 – 77;Зенкер ГОСТ 2255 - 71

015

Втулка ГОСТ 18070-72; оправ

ка ГОСТ 15067-75

Фреза Т15К6 ГОСТ 5348-69;фреза 2234-0172 ГОСТ 6648-79

Штангенциркуль ШЦ-І-125-0,1 ГОСТ 166-89 калибр 8 ;

020

Втулка ГОСТ 18070-72; оправ

ка ГОСТ 15067-75

Фреза специальная

Штангенциркуль ШЦ-І-125-0,1 ГОСТ 166-89; калибр 8^-0,025_-0,042

025

Центр ГОСТ 13214-79

Круг шлифовальный ПП750×125×305 91А/24А 40П С1-С2 6К5 35м/с 2кл.А ГОСТ 2424-83

Калибр-скоба ø38±0,008 специальная; биениемер; индикатор ИЧ-10 ГОСТ 577-68

030

Центр ГОСТ 13214-79

Круг шлифовальный ПП750×125×305 91А/24А 40П С1-С2 6К5 35м/с 2кл.А ГОСТ 2424-83

калибр-скоба ø45^+0,035_+0,018 специальная; биениемер; индикатор ИЧ-10 ГОСТ 577-68

035

Центр ГОСТ 13214-79

Круг шлифовальный ПП750×125×305 91А/24А 40П С1-С2 6К5 35м/с 2кл.А ГОСТ 2424-83

биениемер; индикатор ИЧ-10 ГОСТ 577-68

040

Центр передний; центр задний

Долбяк черновой

диск установочный; штангензубомер М-1 ГОСТ 5368-81

045

Центр передний; центр задний

долбяк чистовой

диск установочный; штангензубомер М-1 ГОСТ 5368-81
