3.2 Классификация опалубки

Опалубки классифицируют по следующим признакам:

- конструктивным;

- материалам формообразующих элементов;

- применяемости при различной температуре наружного воздуха и характеру воздействия на бетон.

По конструктивным признакам опалубка подразделяется на типы:

- мелкощитовая;

- крупнощитовая;

- блочно-переставная;

- блок-формы;

- объемно-переставная (тоннельная);

- подъемно-переставная;

- горизонтально-перемещаемая (катучая, тоннельная);

- скользящая;

- несъемная;

- пневматическая.

Некоторые виды вышеприведенных опалубок приведены на рис.3 и 4.

По материалам формообразующих элементов инвентарная опалубка подразделяется на:

- металлическую;

- комбинированную;

-деревянную;

- пластмассовую и из других элементов.

По материалам формообразующих элементов несъемная опалубка подразделяется на:

- железобетонную;

- армоцементную;

- фибробетонную;

- пластмассовую;

- сетчатую и из других элементов.

По применяемости при различной температуре наружного воздуха и характеру её воздействия на бетон опалубка подразделяется на:

- неутепленную;

- утепленную;

- термоактивную

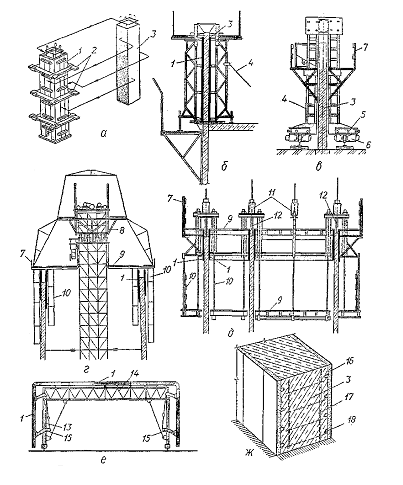

a — разборно-переставная; б — крупнощитовая; в — передвижная — скользящая; г — подъемная переставная; д — подъемная скользящая; е — переставная объемная; ж — опалубка-облицовка; 1 — щиты опалубки; 2 — хомуты; 3 — забетонированная часть конструкции; 4 — поддерживающие конструкции; 5 — тележки; 6 — катки; 7 — ограждение; 8 — подъемник; 9 — рабочий настил; 10 — подвесные леса; 11 — домкраты; 12 — домкратные стержни; 13 — стойка рамы; 14 — рама; 15 — шарнирные тяги; 16 — плиты опалубки-облицовки; 17 — арматурный каркас; 18 — анкерные петли.

Рисунок 3 - Виды опалубки

a,б — схемы соединения вкладышей; 1 —рама щита; 2 — металлический лист (жесть δ=0,15 мм); 3 — крепежные болты; 4 — алюминиевая фольга; 5 — термоактивные вкладыши; 6 — палуба щита (металлический лист δ =1,5 мм); 7 — утеплитель; 8 — коробка подключения к источнику питания

Рисунок4 - Греющая металлическая опалубка с термоактивными вкладышами

По материалам формообразующих элементов несъемная опалубка подразделяется на:

- железобетонную;

- армоцементную;

- фибробетонную;

- пластмассовую;

- сетчатую и из других элементов.

По применяемости при различной температуре наружного воздуха и характеру её воздействия на бетон опалубка подразделяется на:

- неутепленную;

- утепленную;

- термоактивную.

Плиты опалубки выбираются в зависимости от вида и размеров бетонируемых конструкций и способов производства арматурных и бетонных работ.

Размеры опалубки назначаются из условия применения оптимального количества типоразмеров основных и доборных элементов.

Размеры основных формообразующих элементов опалубки должны быть, как правило кратны 3м, доборных элементов – 3М; 1,5М; 1М; 0,5М (М – модуль =100мм).

Оборачиваемость элементов инвентарных опалубок в зависимости от их вида должна быть не менее приведенной в таблице 1.

Таблица 1 Оборачиваемость элементов инвентарных опалубок в зависимости от их вида

Тип опалубки	Оборачиваемость опалубки, единиц оборотов
	Палуба			Деревянная	Поддерживающие элементы и стали
	Стальная
		Металлический каркас	Деревянный каркас
Мелкощитовая Крупнощитовая Подъёмно-переставная Блочная	200	40	30	20	200
Объёмно-переставная					300
Скользящая, м.п	300	60	-	30	600
Горизонтально-перемещаемая	400	80	-	40	800

Области эффективного применения опалубки приведены в таблице 2.

Таблица 2 Области эффективного применения опалубки

Тип	Характеристика	Область
Мелкощитовая	Состоит из элементов массой до 50 кг в том числе щитов, поддерживающих и крепежных элементов. Возможна укрупнительная сборка	Бетонирование различных типов конструкций, в том числе с вертикальными, горизонтальными и наклонными поверхностями различного очертания
Крупнощитовая	Состоит из крупноразмерных щитов конструктивно связан- ных с поддерживающими элементами, элементами соединения и крепления. Щиты оборудуют подмостями для бетонирования регулировочными и установочными домкратами.	Бетонирование крупноразмерных и массивных конструкций, в том числе стен и перекрытий
Подъемно-переставная	Подъемно-переставная состоит из щитов, отделяемых от бетонируемой поверхности при перемещении, поддерживающих и крепежных элементов, рабочего пола, приспособлений для подъема.	Бетонирование конструкций и сооружений преимущественно переменного сечения (дымовые трубы, силосные сооружения, опоры мостов).
Блочная	Состоит из пространственных блоков	Бетонирование замкнутых отдельно стоящих конструкций (ростверки, фундаменты), а также внутренних поверхностей замкнутых ячеек жилых зданий
Блочная неразъемная	Неразъемные блоки выполнены с конусностью 1/10 высоты. Общая площадь 6... 10 м2. Для отрыва от бетона применяют домкраты	Бетонирование однотипных конструкций с распалубкой в раннем возрасте
Блочная разъёмная	Перед демонтажем поверхности опалубки отделяют и отводят от бетона. Общая площадь 6... 40 м2.	Бетонирование однотипных конструкций
Блочная переналаживаемая	Допускает изменение размеров в плане и по высоте. Общая площадь 10 ...40 м2	Бетонирование монолитных конструкций различных типов
Объемно-переставная	Состоит из блоков, которые при установке в рабочее положение образуют в поперечном сечении опалубку П-образной формы.	Бетонирование стен и перекрытий жилых и гражданских зданий.
Скользящая	Состоит из щитов, рабочего пола, домкратов, закрепленных на домкратных рамах, приводных станций и прочих элементов (подвесных подмостей, домкратных рам, стержней и др.). Опалубка поднимается домкратами по мере бетонирования. Щиты, как правило закрепляют на домкратных рамах с уширением к низу (конусность щитов — 1/200 ... 1/500или 5 ... 7 мм на каждую сторону).	Возведение вертикальных конструкций зданий и сооружений преимущественно постоянного сечения толщиной не менее 12 см.
Катучая	Состоит из каркаса и закрепленных на нем опалубочных щитов. Перемещают ее вдоль возводимого сооружения на тележках или других приспособлениях.	Бетонирование сводов
Пневматическая	Состоит из гибкой воздухоопорной оболочки или пневматических поддерживающих элементов с формообразующей оболочкой. В рабочем положении поддерживают избыточным давлением воздуха.	Возведение конструкций и сооружений криволинейного очертания, сводов и др
Несъемная	Состоит из плит, остающихся после бетонирования в конструкции, и инвентарных поддерживающих элементов.	Возведение конструкций без распалубливания устройство гидроизоляции, утепления и др.
Греющая	Любая опалубка, оборудованная нагревательными элементами, оснащенная системами контроля и регулирования режимов обогрева.	Бетонирование конструкций в зимний период, а также для ускорения твердения бетона, в том числе в летний период.
Утепленная	Опалубка с установленным утеплителем	Предохранение бетона от замерзания в зимний период.

Бетон с различными опалубочными материалами имеет значительное сцепление, что затрудняет снятие опалубки и вызывает преждевременный износ щитов, которые обрастают цементной коркой. Для снижения или полного устранения сцепления между бетоном и опалубкой применяют эффективные смазки или антиадгезионные полимерные покрытия.

Смазки наносят при помощи пистолетов-распылителей. Распалубку монолитных конструкций производят после достижения бетоном прочности: для вертикальных конструкций из условия сохранения формы — 0,2...0,3 МПа; для горизонтальных и наклонных при пролете до 6 м — 70 % проектной, свыше 6 м — 80 % проектной.

Опалубочные работы выполняют специализированным участком. Участок опалубочных работ занимается сборкой, разборкой, переналадкой опалубки, выполняет контрольную сборку блоков, изготавливает недостающее элементы и детали, производит капитальный: и текущий ремонты опалубки, модернизацию существующей опалубки, изготавливает монтажные приспособления и необходимую оснастку, испытывает и выдает паспорта на монтажные приспособления, участвует в составлении заказов на изготовление опалубки на заводах, в составлении заявок на оборудование, оснастку, инструмент. Участок опалубочных работ организуют из производственных бригад, специализированных по видам работ: по сборке и разборке опалубки; ее ремонту и изготовлению.
