1 Об. Кулачка врезания 3 → п об. Шпинделя заготовки.
УКЦ (ФН):
п = 1 (26/26) (35/35) (20/20) (1/ix) (i∑) (45/30) (2/36) =2,
так как i∑ = 2 (водило ведущее), а на гитару ix устанавливают две пары сменных зубчатых колес 30/90 и 30/120.
Перемещение шлифовального круга в радиальном направлении на полную глубину шлифования осуществляется от кулачка 3. Настройка производится по конечному установочному перемещению шлифовального круга посредством винта 7, перемещающего шлифовальную бабку в радиальном направлении.
Частные кинематические структуры станка, используемые при затыловании режущих инструментов, рассмотрены в [2.8].
3.10.Токарные автоматы и полуавтоматы
Автоматом называют станок, который многократно производит рабочие и вспомогательные (холостые) движения узлов по циклу обработки детали.
Рис. 3.89. Детали, обрабатываемые на автоматах и полуавтоматах
Полуавтоматом называют станок, работающий по автоматическому циклу, но часть вспомогательных операций выполняют вручную. Токарные автоматы и полуавтоматы используют для обработки деталей сложной формы из прутка и штучных заготовок (рис. 3.89). Обработку деталей на этих станках производят несколькими инструментами, которые устанавливают на суппортах и в специальных приспособлениях. Высокой производительности токарных автоматов и полуавтоматов достигают благодаря автоматизации рабочих и холостых ходов или их совмещении.
Однако переналадка автоматов и полуавтоматов при переходе на обработку новой детали связана с затратой времени, поэтому их применяют в массовом, крупносерийном и при подборке однотипных деталей (групповая обработка) в серийном производствах.
3.10.1. Классификация станков - автоматов и полуавтоматов
Токарные автоматы и полуавтоматы подразделяют по назначению, числу и расположению шпинделей, виду заготовки, виду работы, принципу действия и способу управления рабочим циклом. По назначению их делят на универсальные, предназначенные для обработки разных деталей, и специальные - для обработки только определенной детали. По числу шпинделей автоматы и полуавтоматы подразделяют на одношпиндельные и многошпиндельные.
По расположению шпинделей автоматы и полуавтоматы подразделяют на горизонтальные и вертикальные. Иногда встречаются станки с наклонным расположением шпинделей. По виду заготовки станки делят на прутковые, бунтовые и патронные. Для прутковых автоматов заготовками являются прутки, для бунтовых - проволока, свернутая в бунт, для патронных - штучные заготовки. Вид заготовки определяет вращение шпинделя или инструмента. Наибольшее распространение имеют токарные автоматы и полуавтоматы с вращающимся шпинделем. При обработке штучных заготовок автоматы оснащаются магазинами или загрузочными устройствами с автооператорами. Несимметричные и громоздкие детали, а также детали из проволоки, свернутой в бунт, обрабатывают вращающимся инструментом.
По виду работы автоматы и полуавтоматы подразделяют на фасонно-отрезные (движение подачи фасонного или отрезного резца происходит в поперечном направлении к оси изделия), продольно-фасонные (движение подачи в продольном и поперечном направлениях), револьверные (движение подачи револьверной головки в продольном направлении), многорезцовые и копировальные (рис. 3.90).
По принципу действия многошпиндельные станки различают параллельного, последовательного, параллельно-последовательного и непрерывного действия. При параллельной обработке одинаковые переходы выполняют одновременно на всех позициях до получения одновременно всех деталей в готовом виде. При последовательной обработке каждую деталь на шпинделе, переходя из одной позиции в другую, подвергают различным операциям различными инструментами. При параллельно-последовательной обработке в одном автомате организуют два и более потока деталей. Непрерывное действие характеризуется загрузкой, обработкой и съемом детали при непрерывном вращении шпинделя.
По способу управления рабочим циклом автоматы и полуавтоматы подразделяют на три группы. К первой группе относят автоматы, у которых имеется один распределительный вал, равномерно вращающийся в течение цикла обработки. Рабочие и холостые хода выполняются при неизменной скорости вращения распределительного вала. Ко второй группе относят автоматы с одним распределительным валом, имеющим при обработке две скорости вращения: медленную на рабочих ходах и ускоренную на холостых ходах. Такой способ управления применяют в многошпиндельных автоматах и полуавтоматах. К третьей группе относят автоматы, имеющие распределительный и вспомогательный валы. Распределительный вал вращается медленно и управляет рабочими и холостыми ходами суппортов, вспомогательный вал вращается быстро и управляет холостыми ходами остальных механизмов.остальных механизмов.

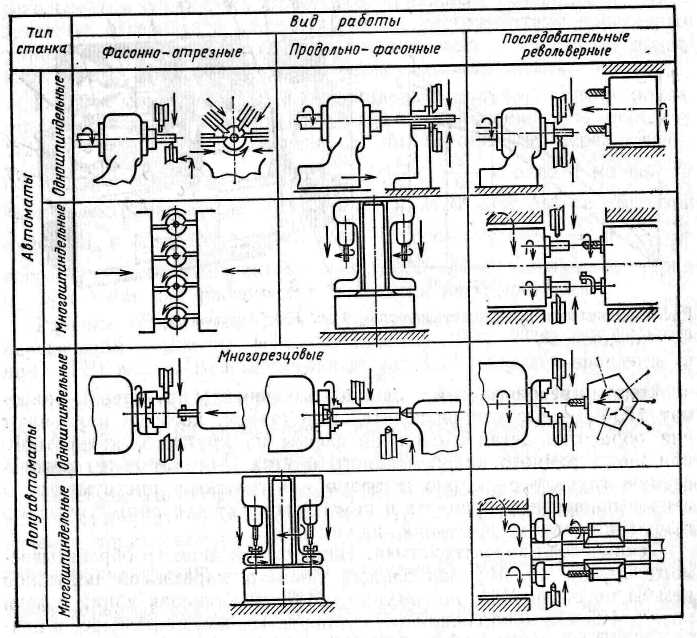

Рис.3.90. Классификация автоматов и полуавтоматов
Время рабочего цикла tц слагается из времени рабочих, т. е. затрачиваемых на обработку детали tр и холостых tх ходов. Таким образом,
tц = tр + tх.
Цикловая производительность автомата
Q = 1/tц = 1/(tр + tx) = Q0 tx +1),
где Qo = 1/tр - идеальная производительность автомата непрерывного дей-. ствия, у которого холостые хода со- вмещены с рабочими.
Зависимости цикловой производительности от идеальной для трех групп автоматов позволяют выявить рациональные области применения каждой группы (рис. 3.91). Производительность автоматов первой группы возрастает прямо пропорционально, а производительность автоматов второй и третьей групп - с убывающей интенсивностью по мере увеличения идеальной производительности Qo.
П
ри
1/tр>Q03
рекомендуется использовать автоматы
первой группы, при Q01<1/tр<Q03
- автоматы третьей группы, а при 1/tр<Q01
– автоматы второй группы. Для
ориентировочных расчетов можно принять
Q01
= 1 шт/мин; Q03
=
10
шт/мин,
т. е. для мелких и легких работ следует
применять автоматы первой группы, для
мелких и средних работ, требующих сложной
последовательности
обработки, автоматы третьей группы,для
средних
и тяжелых работ
– автоматы и полуавтоматы второй группы.
Действительная штучная произ- Рис. 3.91. Цикловая производительность водительность меньше цикловой из-автоматов трех групп за дополнительного вспомогательного
времени на обслуживание автомата:
Qшт = Qkx,
где kx< 1 - коэффициент, учитывающий долю вспомогательного времени от времени цикла обработки.
В [2.8] рассмотрены современные базовые прутковые автоматы: токарно-револьверный модели 1Е140 и горизонтальный шестишпиндельный последовательного действия модели 1Б240-6.
