3.4.3. Плоскошлифовальные станки
Предназначены для шлифования плоских поверхностей деталей периферией или торцом круга. Их классифицируют: по расположению шпинделя – на горизонтальные и вертикальные; по форме стола – с круглым и горизонтальным столом. Основным размером, характеризующим плоскошлифовальные станки, является размер стола.
На рис 3.31 приведены схемы основных движений в плоскошлифовальных станках с прямоугольным столом и горизонтальным шпинделем (рис 3.31, а), с прямоугольным столом и вертикальным шпинделем (рис 3.31, б), с круглым столом и горизонтальным шпинделем (3.31, в), с круглым столом и вертикальным шпинделем (рис 3.31, г).
Наиболее распространены плоскошлифовальные станки с прямоугольным столом и горизонтальным шпинделем. Плоскошлифовальные станки общего назначения имеют однотипную компоновку (рис.3.32). На направляющих станины 1 установлен продольный стол 2. На его рабочей плоскости выполнены Т-образные пазы для закрепления деталей или магнитного стола 3. На боковой поверхности стола устанавливают упоры 4, воздействующие при работе станка на рычаг 5 управляющего золотника. На станине установлена колонна 6. На ее вертикальных направляющих смонтированы салазки со шлифовальной бабкой 7.

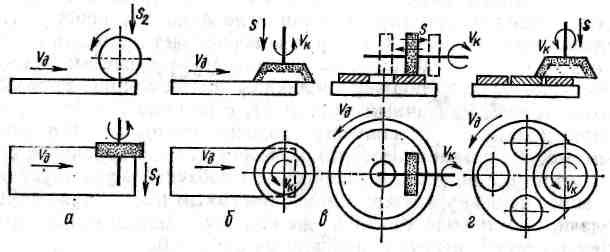

Рис.
3.31. Схемы взаимодействия шлифовального
круга и заготовок
при плоском шлифовании

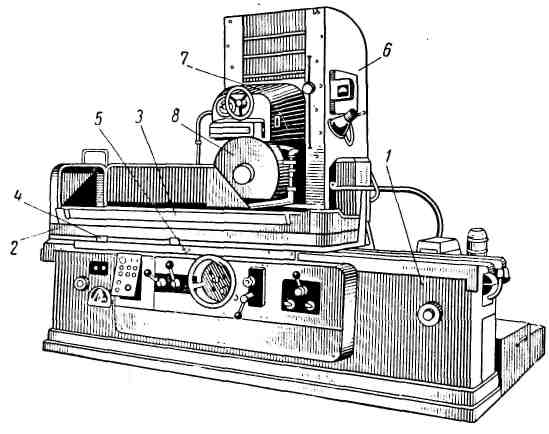

Рис. 3.32. Плоскошлифовальный станок общего назначения
Плоскошлифовальный станок модели 3Е711. Станок с крестовым прямоугольным столом и горизонтальным шпинделем. Используется в единичном, мелкосерийном и серийном производстве для обработки горизонтальных, наклонных и вертикальных поверхностей.
Техническая
характеристика.
Размеры рабочей поверхности стола –
200
630 мм.
Круговая частота вращения круга - 2770
мин-1;
автоматическая, бесступенчатая продольная
подача стола – 2 - 35 м/мин;
автоматическая, бесступенчатая поперечная
подача – 0,01 – 1,5 м/мин;
автоматическая, бесступенчатая
вертикальная подача шлифовальной бабки
- 0,001 – 0,09 м/мин.
Кинематическая структура станка (рис.3.33) содержит следующие формообразующие группы: скорости резания (вращение шлифовального круга) Фv(В1); продольной подачи стола Фs1(П2); поперечной подачи стола Фs2(П3); вертикальной подачи шлифовальной бабки Фs3(П4). Группы Фv(В1), Фs2(П3), Фs3(П4) оснащены отдельными электродвигателями, а группа Фs1(П2) - гидроцилиндром. В общей структуре станка эти группы соединены между собой общим корпусом.

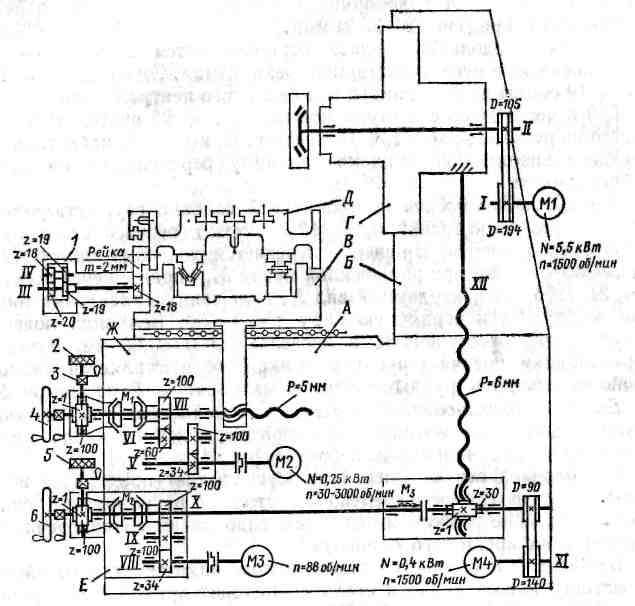

Рис. 3.33. Кинематическая схема плоскошлифовального станка модели 3Е711
Группа скорости резания Фv(В1). Внутренняя связь:
многоклиновые подшипники с самоустанавливающимися вкладышами шлифовальной бабки Г → шпиндель II шлифовального круга (В1).
Внешняя связь:
М1 → поликлиновая ременная передача 194/105 → шпиндель II (В1).
При односкоростном электродвигателе М1 шпиндель имеет постоянную круговую частоту. Поэтому скорость резания однозначно связана с диаметром шлифовального круга.
Группа продольной подачи (поступательно-возвратное движение) продольного стола Фs1(П2). Внутренняя связь:
направляющие качения поперечного стола В → продольный стол Д (П2).
Внешняя связь (не показана) выполнена аналогично внешней связи группы поступательно-возвратного движения продольного стола кругло-шлифовального станка модели 3М151, рассмотренного в п. 3.4.1.
В рассматриваемой группе предусмотрена также ручная продольная подача. Внешняя связь группы при ручной подаче имеет вид
маховик 1 со встроенным планетарным механизмом → ТВ III
(зубчато-реечная передача, z = 18, m = 2) → продольный стол Д (П2).
Сателлиты 18 и 19 планетарного механизма обкатываются вокруг неподвижного центрального колеса 19 и через другое центральное колесо 20 вращение передается реечному колесу 18. Применение планетарной передачи значительно снижает величину перемещения продольного стола за один оборот лимба.
Группа поперечной подачи стола Фs2(П3). Внутренняя связь:
направляющие качения станины А → поперечный стол В (П3).
Внешняя связь выполнена в виде механизма Ж, встроенного в станину А, и содержит две ветви – автоматической и ручной поперечной подачи.
Автоматическая ветвь имеет вид
М2 → 34/100 → 60/100 (муфта М1 включена в колесо 100) →
→ ТВ (передача винт VII - гайка) → поперечный стол В (П3).
Ручная ветвь имеет вид
(лимб 2 → 1/100) или (маховик 4) → муфта М1 включена влево →
→ ТВ (передача винт VII - гайка) → поперечный стол В (П3).
Группа настраивается: на скорость и направление – изменением круговой частоты и реверсом регулируемого электродвигателя М2 постоянного тока; на путь и исходное положение – по упорам бесконтактных путевых переключателей. Режим подачи - непрерывная или прерывистая на каждый ход стола (или двойной ход стола) обеспечивается электроавтоматикой системы управления. Тонкую ручную подачу получают при вращении лимба 2, а грубую – при вращении маховика 4. Выбор режима ручной подачи осуществляется рукоятками 3.
Группа вертикальной подачи шлифовальной бабки Фs3(П4). Ее внутренняя связь:
вертикальные направляющие стойки Б → шлифовальная бабка Г (П4).
Внешняя связь выполнена в виде механизма Е, встроенного в станину А, и содержит две ветви – автоматической и ручной подачи.
Автоматическая ветвь имеет вид
шаговый электродвигатель М3 → 34/100 → муфта М2
включена вправо → электромагнитная муфта М3 → 1/30 → ТВ
(передача винт XII-гайка) → шлифовальная бабка (П4).
Ручная ветвь имеет вид
(лимб 5 → 1/100) или (маховик 6) → муфта М2 включена влево →
→ электромагнитная муфта М3 → 1/30 → ТВ
(передача винт XII-гайка) → шлифовальная бабка (П4).
Группа настраивается: на скорость и направление – изменением круговой частоты и реверсом регулируемого шагового электродвигателя М3; на путь и исходное положение – по упорам бесконтактных путевых переключателей. Подача шлифовальной бабки осуществляется в момент реверса продольного или поперечного стола и обеспечивается электроавтоматикой системы управления. Тонкую ручную подачу получают при вращении лимба 5, а грубую – при вращении маховика 6. Выбор режима ручной подачи осуществляется рукоятками.
В структуре станка предусмотрена также группа Вс(П5) ускоренного установочного перемещения шлифовальной бабки. Ее внутренняя связь совпадает с внутренней связью группы вертикальной подачи Фs3(П4), а внешняя связь имеет вид
М4 → 140/90 → 1/30 (муфта М3 выключена) →
→ ТВ (передача винт XII-гайка) → шлифовальная бабка (П4).
Скорость установочных перемещений
