1.5.3. Вынужденные электрические колебания. Резонанс в последовательном контуре
Чтобы
вызвать вынужденные колебания, нужно
оказывать на систему внешнее периодически
изменяющееся воздействие. В случае
электрических колебаний это можно
осуществить, если включить последовательно
с элементами контура переменную ЭДС
или подать на контур переменное напряжение
(рис.1.5.5).
Цепь,
в которой последовательно с ЭДС включены
сопротивление R,
индуктивность L
и конденсатор С, называется
последовательным колебательным контуром.
Рассмотрим процессы в этом контуре.
По
второму правилу Кирхгофа
или
. Разделив на L,

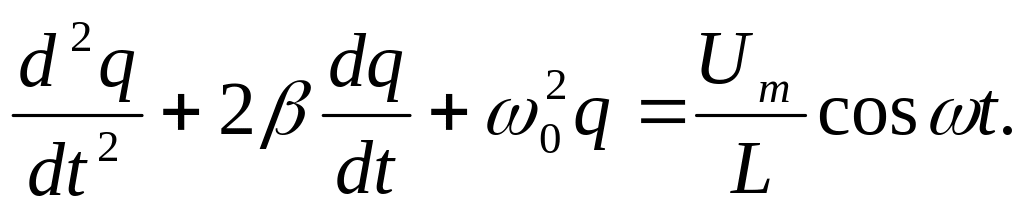

получаем уравнение вынужденных колебаний
(1.5.2)
Частное решение этого уравнения
(1.5.3)
где
Подставим
и
:
Общее
решение получится, если к частному
решению (1.5.3) прибавить общее решение
однородного дифференциального уравнения,
которое было получено в предыдущем
параграфе. Оно содержит множитель
,
который очень быстро убывает, и при
прошествии достаточно большого времени
им можно пренебречь. Таким образом,
установившиеся вынужденные электромагнитные
колебания в контуре описываются
уравнением (1.5.3).
Силу тока в контуре при установившихся колебаниях найдем, продифференцировав (1.5.3) по времени:
где
- сдвиг фаз между током и приложенным
напряжением. Тогда
Из
этого выражения следует, что ток отстает
по фазе от напряжения (
)при
.
И опережает напряжение (
)
при
.
Для силы тока можно записать
.
(1.5.4)
Представим
соотношение (1.5.2) в виде:
.
Произведение
- падение напряжения на активном
сопротивлении;
- падение напряжения на конденсаторе;
– напряжение на индуктивности; тогда

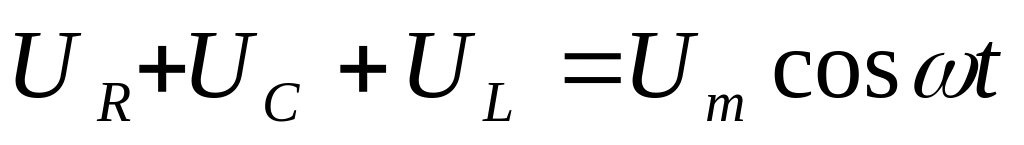

можно записать
.
(1.5.5)
Таким образом, сумма напряжений на отдельных участках контура равна в каждый момент времени напряжению, приложенному извне.
Согласно
(1.5.4)

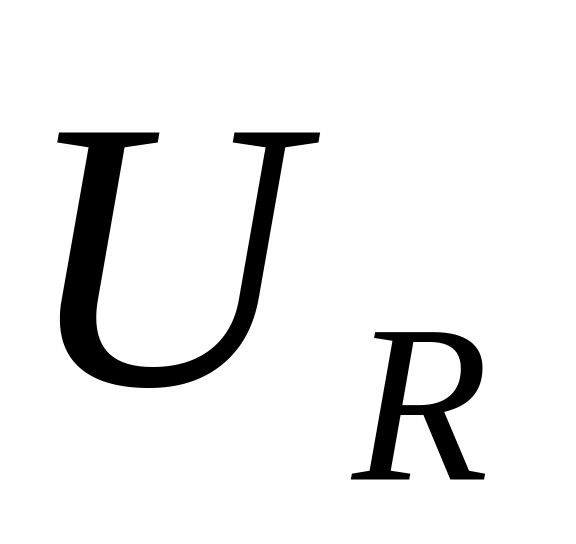

- напряжение на активном сопротивлении
совпадает по фазе с током в контуре.
Для
напряжения на конденсаторе, подставив
(1.5.3), имеем
–
напряжение на ёмкости отстаёт от силы
тока на π/2.
Напряжение на

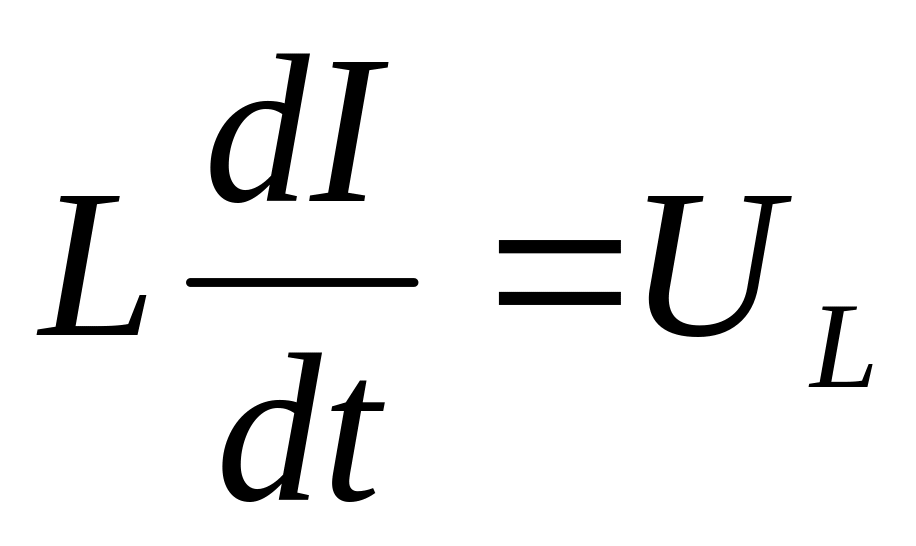

индуктивности
,
где
,

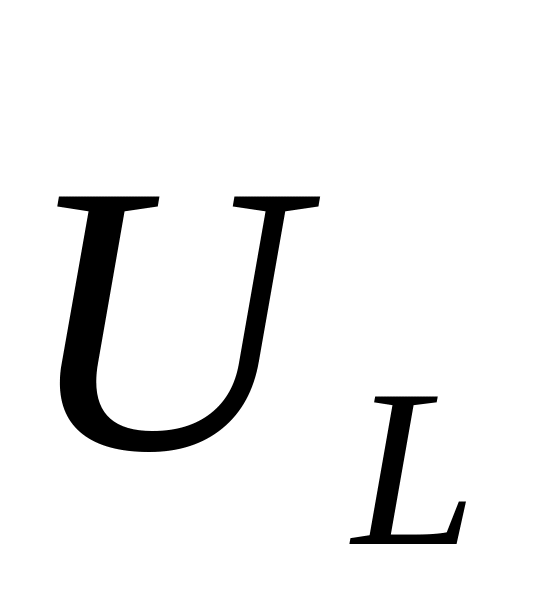

– напряжение на индуктивности
опережает ток на π/2.
Фазовые соотношения можно представить наглядно с помощью векторной диаграммы. Действительно, гармонические колебания можно задать с помощью вектора, длина которого равна амплитуде колебаний , а направление вектора образует с некоторой осью угол, равный начальной фазе колебаний. Возьмём в качестве прямой, от которой отсчитывается начальная фаза, ось токов (рис. 1.5.6).

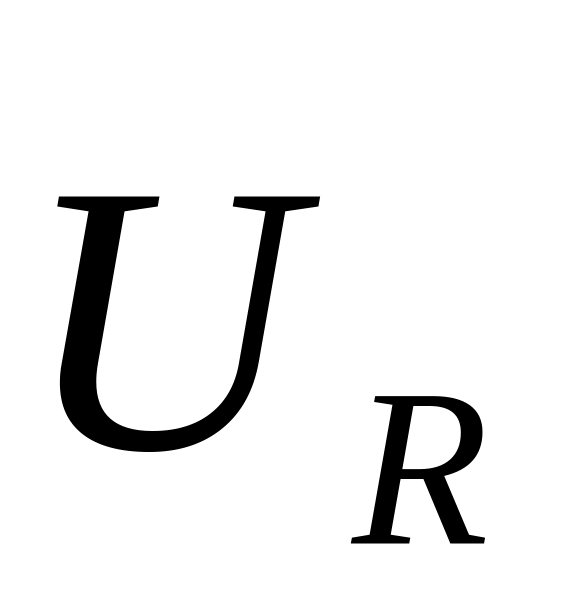

совпадает по фазе
с током,
– отстаёт на π/2),
– опережает на π/2.
Векторы
,
,
в сумме дают
,
причём U
определяется выражением (1.5.5).

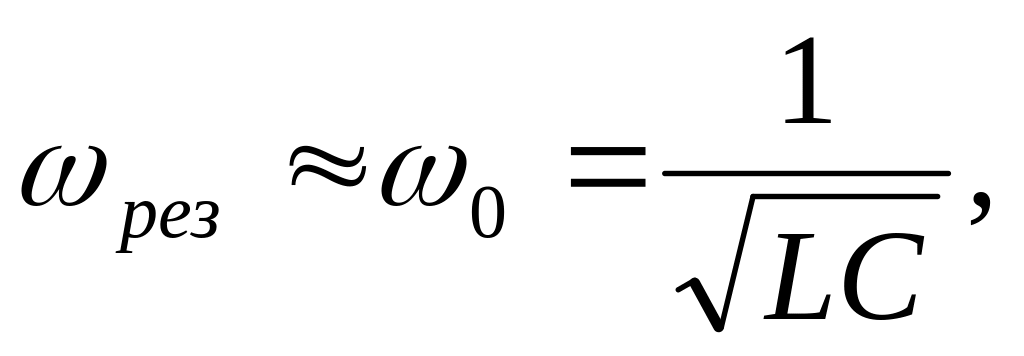

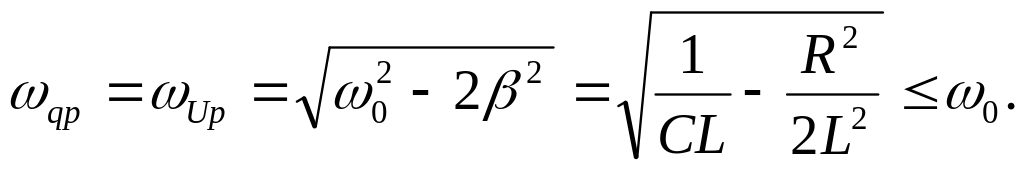

При определенной частоте внешнего воздействия в контуре наступает резонанс. Резонансная частота для напряжения на конденсаторе и для заряда q равна:
Резонансные кривые для
имеют вид, представленный на рис.1.5.7.
Все
резонансные частоты
.
При ω→0 резонансные кривые сходятся в
одной точке
– это напряжение на конденсаторе при
подключении его к источнику постоянного
напряжения
.
Максимум при резонансе тем острее и
выше, чем меньше затухание β=R/2L,
то есть чем меньше R
и больше L.
Ход резонансной кривой аналогичен
резонансной кривой при механических
колебаниях.
Резонансные кривые для тока приведены на рис.1.5.8.
Амплитуда
силы тока имеет максимальные значения,

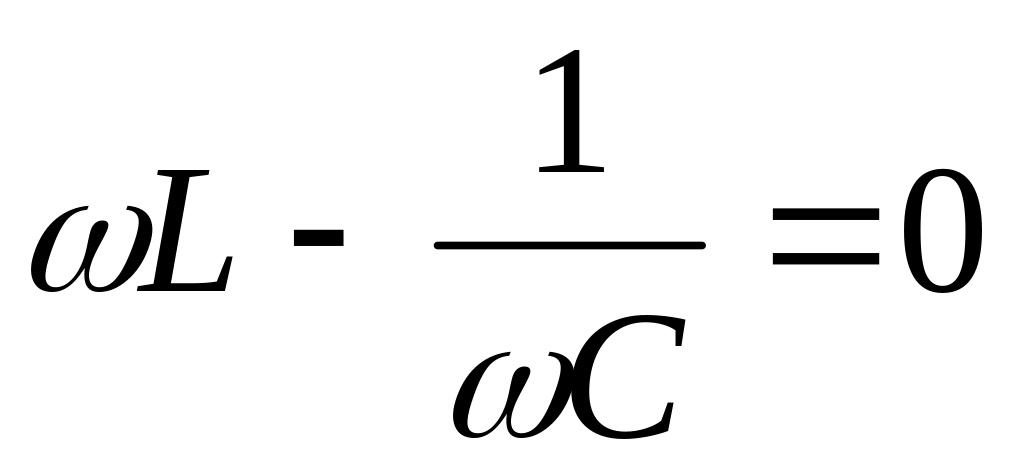

когда
,

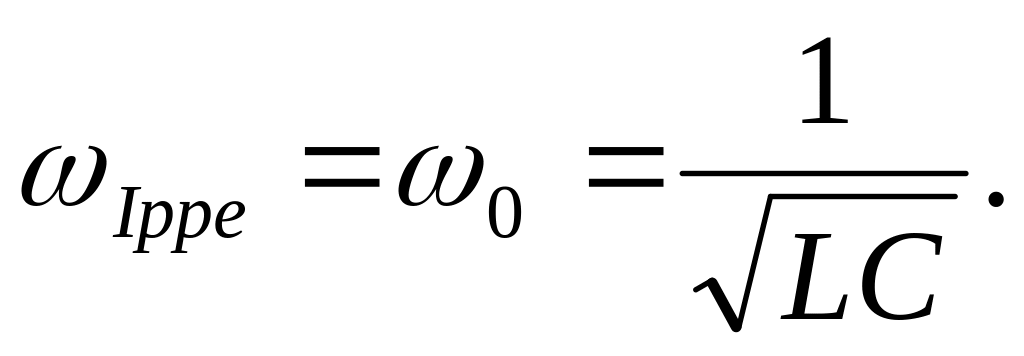

то есть резонансная частота для силы
тока совпадает с собственной частотой
колебаний контура:
При ω→0 сила тока уменьшается до нуля, так как при постоянном напряжении установившийся ток в цепи с конденсатором течь не может.
При малом затухании ( ) резонансную частоту для напряжения можно считать равной . Тогда отношение амплитуды напряжения на конденсаторе при резонансе к амплитуде внешнего напряжения равно:
- то есть добротность контура показывает, во сколько раз напряжение на конденсаторе может превышать приложенное напряжение.
Итак,
при резонансе
причём
поэтому
- амплитуды напряжений на ёмкости
и индуктивности равны между собой, но
противоположны по фазе. Поэтому напряжения
на ёмкости и индуктивности компенсируют
друг друга, и цепь ведёт себя цепь только
с активным сопротивлением. Вся энергия,
приложенная к контуру, идёт на
Ленц-Джоулево тепло. Ток в цепи достигает
максимального значения. Это резонанс
напряжений – индуктивного
и емкостного
.
