3 Изучение способов энергозатрат
При проектировании здания основные мероприятия, направленные на снижение энергозатрат на отопление здания сводятся к поиску оптимального объемно-планировочного решения, снижению коэффициента остекления здания, увеличению сопротивления теплопередачи ограждающих конструкций.
3.1 Влияние объемно-планировочных решений
Изменение соотношения сторон здания
при неизменном его объеме может привести
к изменению энергопотребления. Необходимо
вычислить расчетные показатели и
энергопотребление при различных
значениях отношения сторон здания в
пределах от
до
и изменении высоты здания от 70% до 150%.
Построить график зависимости помесячного изменения энергопотребления по отношению к базовому варианту. Определить наиболее оптимальное соотношение размеров здания.
Для А/В=1:
А*В=2000
Для А/В=1/2:
А*В=2000
Для А/В=1/3:
А*В=2000
Для А/В=1/4:
А*В=2000
Для А/В=1/5:
А*В=2000
Результаты расчета представлены в таблицах 4 и 5
Таблица 4 Расчет теплопотерь здания
|
Н, м |
A, м |
B, м |
VН, м3 |
SН, м2 |
РН, |
|
|
м |
||||||||
1 |
8 |
44,7 |
44,7 |
16554,72 |
2069,34 |
181,96 |
0,255 |
187680 |
0,5 |
8 |
31,62 |
63,24 |
16601,6984 |
2075,2123 |
192,88 |
0,2621 |
192905,6 |
0,333 |
8 |
25,82 |
77,46 |
16657,6 |
2082,2 |
209,7 |
0,27 |
200675,2 |
0,25 |
8 |
22,4 |
89,6 |
16768,8 |
2096,1 |
227,16 |
0,28 |
208422,3 |
0,2 |
8 |
20 |
100 |
16763,2 |
2095,4 |
243,16 |
0,294 |
216179,5 |

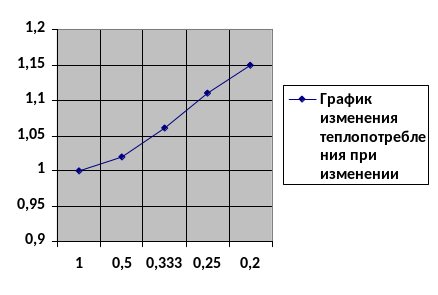

График 2 - График изменения теплопотребления при изменении соотношения сторон.
График 3 - График изменения теплопотребления при изменении соотношения сторон в базовом периоде.
Н=0,7Н0=0,7*8=5,6м.
А*В=2857,14
Н=0,9Н0=0,9*8=7,2 м.
А*В=2222,2
Н=1Н0=1*8=8 м.
А*В=2000
Н=1,1Н0=1,1*8=8,8 м.
А*В=1818,18
Н=1,2Н0=1,2*8=9,6 м.
А*В=1666,6
Н=1,3Н0=1,3*8=10,4 м.
А*В=1538,5
Н=1,4Н0=1,4*8=11,2м.
А*В=1428,6
Таблица 5
Н |
Н, м |
A, м |
B, м |
VН, м3 |
SН, м2 |
РН, м |
|
Вт |
0,7 |
5,6 |
37,8 |
75,6 |
16508,184 |
2947,89 |
229,96 |
0,24 |
176640 |
0,9 |
7,2 |
33,3 |
66,7 |
16565,04 |
2300,7 |
203,16 |
0,256 |
188130 |
1 |
8 |
31,62 |
63,24 |
16601,6984 |
2075,2123 |
192,88 |
0,2621 |
192905,6 |
1,1 |
8,8 |
30,1 |
60,4 |
16633,408 |
1890,16 |
184,16 |
0,27 |
188130 |
1,2 |
9,6 |
28,86 |
57,7 |
16648,512 |
1734,22 |
176,28 |
0,274 |
197358,8 |
1,3 |
10,4 |
27,7 |
55,5 |
16678,48 |
1603,7 |
169,56 |
0,28 |
201622,8 |
1,4 |
11,2 |
26,7 |
53,5 |
16715,216 |
1492,43 |
163,56 |
0,285 |
205750,7 |
График 4 - Изменение теплопотребления при изменении объема здания
График 5 - Изменение теплопотребления при изменении объема здания в базовом периоде
