1.7 Схеми використання води на промислових підприємствах

Системи водопостачання влаштовують за певними схемами, які являють собою сукупність споруд водопроводу і послідовність розташування їх на місцевості. Проектування будь-якого водопроводу починається з креслення його схеми в плані та визначення складу споруди. Зазвичай у початковій стадії проектування складають дві (або більше) можливі схеми водопостачання, які є варіантами проекту майбутнього водопроводу. Потім проводиться техніко-економічний розрахунок – порівняння варіантів, вибирають найвигідніший. За вибраною схемою остаточно проектують і розраховують всі пристрої системи водопостачання. Існують 3 основні схеми системи водопостачання: прямотечійна схема, прямотечійна з повторним використанням води та оборотна. Існують також комбіновані схеми водопостачання. Назва систем водопостачання в інженерній практиці повторює назву відповідної схеми. Ту чи іншу схему системи водопостачання реалізують залежно від:

1). потужності джерела та його характеристики (поверхневі або підземні води, якості води в ньому і т.д.);

2). віддаленості джерела води від проммайданчика;

3). вимог, що ставляться підприємством до якості води;

4). характеру забруднення води після її використання;

5). кліматичних умов місцевості.

Розглянемо перші дві схеми - прямотечійну схему системи водопостачання і схему системи водопостачання з повторним використанням води.

Прямотечійна система

При роботі прямотечійної системи (рис 1.5) з джерела водопостачання забирається вся необхідна споживачам кількість води. Тому продуктивність водозабірних пристроїв, очисних споруд та насосів першого підйому доводиться вибирати з умов покриття повної потреби підприємства у воді за добу максимального водоспоживання. Це збільшує розміри і потужності цих елементів, а отже, здорожує їх. Зростає й споживання електроенергії. Крім того, потрібно вибрати джерело з достатнім дебітом води. Недоліком прямотечійної системи є і те, що відпрацьована вода скидається у природні водойми, дебіт яких повинен дозволяти поглинути ці скиди без порушення екологічної рівноваги.

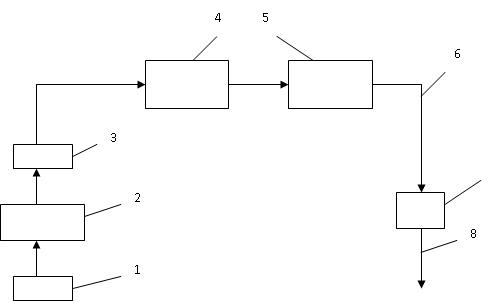

Рис. 1.5 Прямотечійна схема виробничих трубопроводів: 1 – водозабірна споруда; 2 – водоочисна споруда; 3 – насосна станція другого підйому; 4 – водопровід; 5 – промислове підприємство; 6 – скидання відпрацьованої води; 7 – станція очищення стічних вод; 8 – скид води в річку

Прямотечійна схема застосовується для господарсько-питного та протипожежного водопостачання, оскільки повторне використання води цими споживачами виключається! Ця схема водопостачання реалізується в харчовій і фармацевтичній промисловостях як технологічна.

Схема систем водопостачання з повторним використанням води

Якщо серед споживачів технічної води є споживач з великою витратою, скидна вода від якого за кількістю та всіма параметрами може задовольняти інших споживачів, то в цих випадках застосовують систему повторного використання води (рис. 1.6). Ця система працює за прямотечійним режимом, але з джерела забирається тільки та кількість води, яка необхідна споживачу з великою витратою.

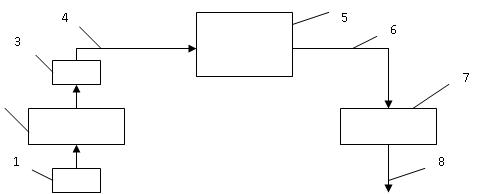

Рис. 1.6 Схема промислового трубопроводу з повторним використанням води

1 – водозабірна споруда; 2 – водоочисна споруда; 3 – насосна станция другого підйому; 4 – водопостачання; 5 – промислове підприємство; 6 – скидання відпрацьованої води; 7 – станція очищення стічних вод; 8 – скид води в річку

Ця система дозволяє скоротити кількість забираної природної води і скиданих стоків, знизити продуктивність і здешевити всю систему водопостачання.
