4.4.2. Просмотр количественных результатов расчета модели конструкции

Для просмотра количественных результатов расчета модели конструкции выбираем в меню «Результаты» опцию «Нагрузки» - открывается окно «Результаты», аналогичное тому, которое рассматривалось для стержневой модели (см. рис. 3.19). Подробно на описании данного окна здесь останавливаться не будем (см. п. 3.5.1), разберем только особенности, связанные с наличиием в модели пластин.

Фрагмент диалогового окна «Результаты» с результатами расчета одной из пластин изображен на рис. 4.27. На рисунке видно, что в список элементов модели конструкции входят как стержни, так и пластины. По умолчанию пластины носят название «Slab» и пронумерованы. Пластина, данные по которой пользователь хочет посмотреть, может быть выбрана или из списка элементов, или щелчком мыши на самой пластине. В последнем случае предварительно следует включить кнопку «Выбрать» на панели «Нарисовать».

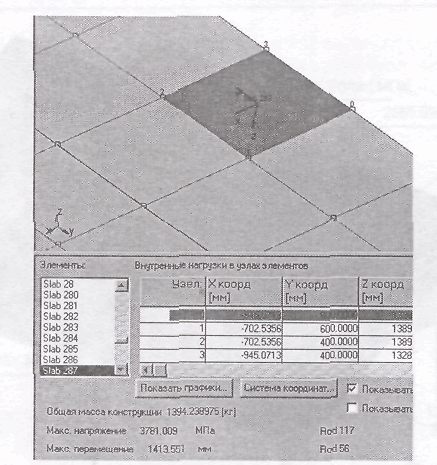

Рис. 4.27. Фрагмент диалогового окна «Результаты» с показом данных по одной из пластин модели конструкции

Выбранная пластина окрасится в красный цвет, кроме того, на ней будет показана ее локальная система координат и номера узлов.

В таблице «Внутренние нагрузки в узлах элементов» отражаются результаты расчета внутренних силовых факторов и перемещений в узлах выбранной пластины. Перемещения в узлах пластин и угловые перемещения пластин (углы поворота) в узлах представляются в глобальной системе координат (точно так же, как и в случае стержней), а внутренние силы и моменты в узлах пластин — в локальной (см. п. 3.5.2).

Замечание. Кнопки «Показать графики...» и «Система координат...» активны только при просмотре результатов расчета стержневых элементов, а при визуализации результатов расчета пластин они не работают.
