3.2. Просмотр результатов статического расчета напряженно-деформированного состояния стержневой модели конструкции
После окончания расчета и закрытия окна «Идет расчет» становятся активными пункты меню «Результаты». Рассмотрим их подробнее, начиная с карты результатов расчета напряженно-деформированною состояния модели.
3.2.1. Просмотр карты результатов
Обычно просмотр результатов расчета начинается с выбора в меню «Результаты» пункта «Карты результатов...», после чего открывается диалоговое окно «Параметры вывода результатов» (рис. 3.4).

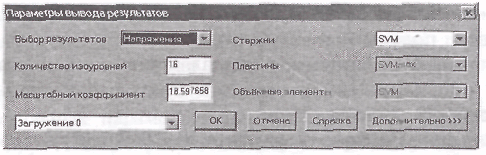

Рис. 3.4. Диалоговое окно «Параметры вывода результатов»
Замечание. Окно «Параметры вывода результатов» может находиться в свернутом или развернутом видах. Первоначально оно по умолчанию открывается в свернутом вид: (см. рис. 3.4), но его можно развернуть с помощью кнопки «Дополнительно».
3.2.1.1. Настройка параметров вывода результатов
Знакомство с этими параметрами начнем с выпадающего списка «Выбор результатов» в левой верхней части окна (см. рис. 3.4), задающего тип карты, которая будет предложена пользователю для просмотра. По умолчанию эй карта напряжений, но из списка можно выбрать также карты перемещений и нагрузок, а также коэффициента запаса и главных напряжений. При этом каждому типу карты по умолчанию соответствует определенный набор выпадающих списков полей «Стержни», «Пластины» и «Объемные элементы». Так, если выбор сделан в пользу просмотра карты напряжений, то нужно указать, какие именно компоненты напряжений стержней, пластин и объемных элементов необходимо проанализировать. В рассматриваемом примере пластин и объемных элементов нет, поэтому поля выбора компонентов напряжений для этих типов элементов неактивны. В версии 9.0 для стержней могут быть построены карты эквивалентных напряжений по Мизесу («SVM») или осевых составляющих напряжений («SX»).
«Количество изоуровней» — это количество цветов, присутствующих в палитре карты результатов. По умолчанию это значение равно 16, однако его можно изменить.
«Масштабный коэффициенте показывает, с каким масштабом (относительно реальных размеров модели) будет показываться деформированная модель относительно недеформированной. Перед показом выбранной карты результатов в поле ввода этого коэффициента стоит значение 0, но при показе он автоматически рассчитывается самой программой. В случае необходимости пользователь может задать другое значение масштабного коэффициента.
Кроме того, если проводился статический расчет, то пользователь имеет возможность выбрать для показа карты результатов загружение или комбинацию загружений из соответствующего списка.
Замечание. Поскольку статический расчет является линейным, он всегда выполняется для всех существующих загружений (включая комбинацию загружений). Все остальные виды расчетов можно провести только для того загружения или комбинации загружений, которое было выбрано в диалоговом окне «Расчет» (см. рис 3.2).
Этими настройками свернутый диалог параметров вывода результатов исчерпывается. Дополнительные настройки диалогового окна «Параметры вывода результатов» в развернутом виде будут подробно рассмотрены при анализе карта результатов стержне во-пластинчатой модели конструкции. В этом разделе рассмотрим только включение/выключение показа деформированной и «формированной моделей.
