Федеральное государственное автономное
образовательное учреждение
высшего профессионального образования
«СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»
Институт педагогики, психологии и социологии
Кафедра «Инженерная и компьютерная графика»
Курсовой проект
Модернизация электрической дрели
Преподаватель __________ ассистент В.Л. Тюканов
подпись, дата должность инициалы, фамилия
Студент ИП09-01 090902526 __________ Е.В. Трегуб
номер группы номер зачетной книжки подпись, дата инициалы, фамилия
Красноярск 2012г.
Задание
Тема: Модернизация электрической дрели
Задание: 1.Описать основные детали дрели:
- Патрона
- Шпинделя
- Корпуса
- Электродвигателя
- Шестеренок
2. Описать изготовление основных деталей дрели:
- Патрона
- Шпинделя
- Корпуса
- Электродвигателя
- Шестеренок
3. Создать чертежи с использованием графического пакета «Компас»
Содержание
ЗАДАНИЕ 3
ВВЕДЕНИЕ 4
1 Основные детали дрели 5
1.1 Патрон 5
1.2 Шпиндель 5
1.3 Корпус 6
1.4 Электродвигатель 7
1.5 Шестерня 8
2 Процесс изготовления основных деталей дрели 10
2.1 Изготовление патрона 10
2.2 Изготовление шпинделя 13
При изготовлении шпинделя (рисунок 3), отливается заготовка (литье в песчаные формы) (рисунок 9) и далее она обрабатывается на токарном станке (рисунок 10). 13
2.3 Изготовление корпуса 13
Рисунок 13 – Схема вакуумного литья 14
2.4 Изготовление электродвигателя 15
2.5 Изготовление шестеренок 15
3 Создание чертежей с использованием графического пакета «Компас» 17
3.1 Создание чертежа корпуса 18
3.2 Создание чертежа корпуса 2 19
ЗАКЛЮЧЕНИЕ 21
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 22
Введение
Электрическая дрель (рисунок 1) обычная предназначена для сверления отверстий в относительно мягком материале, обычно это дерево. С использованием специальных свёрл, им можно сверлить более твёрдые материалы, такие как металл и кирпич, но это достаточно сложно, и поэтому этот инструмент в работе с данными материалами не используется.

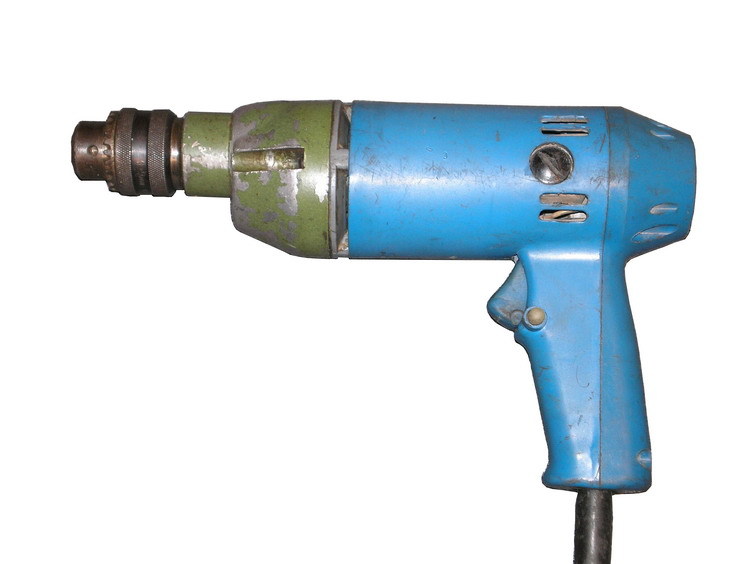

Рисунок 1 – Дрель электрическая
1 Основные детали дрели
Патрон
Большинство дрелей оснащены кулачковым патроном (рисунок 2). Такой патрон представляет собой полый цилиндр (корпус патрона), по поверхности которого движется регулировочное кольцо или регулировочная гильза. Одним из оснований цилиндр крепится на вал дрели, в другое основание закрепляются насадки. При вращении регулировочного кольца внутри цилиндра движутся по специальным направляющим металлические кулачки, которые сближаются или удаляются друг от друга в зависимости от направления вращения кольца.
Для крепления на вал дрели в корпусе патрона имеется отверстие с резьбой или с конусной поверхностью. Есть патроны, специально предназначенные для перфораторов с функцией смены патрона.
Кулачковый патрон дрели позволяет закреплять насадки с хвостовиком цилиндрической формы и любого диаметра из некоторого диапазона. Наиболее типичны диапазоны 0,8– 10 мм и 1,5– 13 мм.
Для надёжной фиксации насадки требуется затягивание патрона со значительным усилием. Существует два различных варианта кулачковых патронов – «обычные» («ключевые» или «зубчато – венцовые») и «быстрозажимные». Регулировочное кольцо «обычного» патрона затягивается или ослабляется при помощи специального ключа.

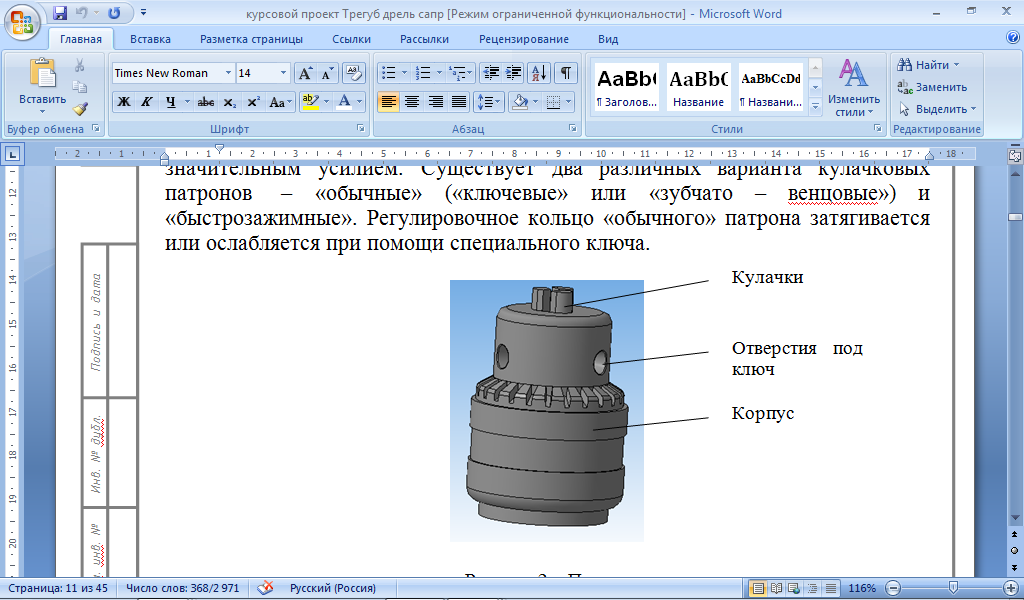

Рисунок 2 – Патрон
