9.7.3. Решение задачи термоупругости
при приложении температурной нагрузки к стержневым и пластинчатым элементам
В том случае, если температурные нагрузки приложены не к узлам, а к стержневым и/или пластинчатым элементам, с помощью АРМ StructuresD может быть решена только задача термоупругости (в сочетании с другими видами нагрузок). Однако для того чтобы иметь возможность получить картину распределения температур, нужно явно задать температуру в узлах модели.
Для примера выполним расчет стержнево-пластинчатой модели конструкции, на пластинчатые элементы которой действует температурная нагрузка (см. п. 8.3.2.1).
Пусть пластины этой модели имеют температуру, которая на 30°С ниже, чем температура ее стержневого каркаса. Модель такой конструкции с приложенной температурной нагрузкой приведена на рис. 9.19. Для этой модели

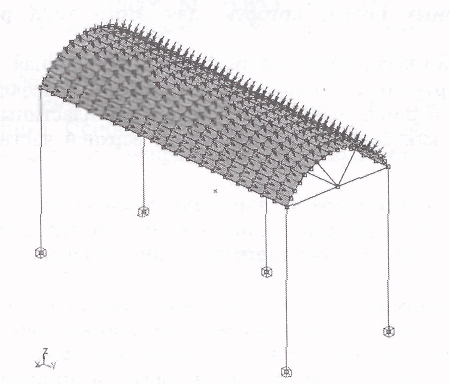

Рис. 9.19. Задание температурной нагрузки на пластины

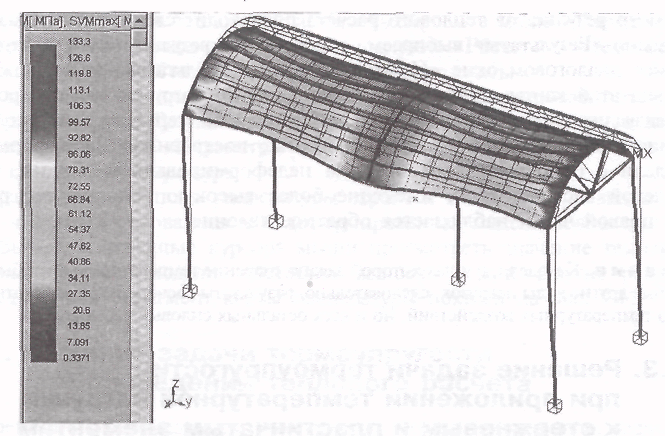

Рис. 9.20. Карта напряжений, возникающих вследствие действия температурной нагрузки
на пластины
проводится обычный расчет, причем его результаты не зависят от того, установлен или нет флажок в опции «Тепловой расчет*.
Запуск модели на расчет происходит стандартным образом: выбираем в меню «Расчет» опцию «Расчет...», а в открывшемся диалоговом окне «Расчет» — «Статический расчет».
Для того чтобы визуализировать результаты расчета, нужно выбрать в меню «Результаты» пункт «Карта результатов...», а затем в открывшемся диалоговом окне «Параметры вывода результатов» (см. рис. 3.4) указать вид карты результатов — напряжений, перемещений, нагрузок и т. п. (кроме карты распределения температурных полей, которую для этого типа расчетов построить нельзя).
На рис. 9.20 показана карта напряжений, построенная на деформированной модели конструкции с одновременным показом недеформированной. Видно, что действие отрицательной температуры на пластины приводит к сжатию последних и, как следствие, деформации верхней части модели.
ЛИТЕРАТУРА
Зенкевич О. Метод конечных элементов в технике. Пер. с англ. М.: Мир, 1975.
Галлагвр Р. Метод конечных элементов. Основы: Пер. с англ. М.: Мир, 1984. 428 с, ил,
Тимошенко С. П., Гере Дж. Механика материалов. Пер. с англ. М.: Мир, 1976. 552 с.
Феодосьев В. Я. Сопротивление материалов. Учебник для машиностроитель ных ВУЗов. 6-е изд., стереотипное. М.: Наука, 1972. 544 с.
Хечумов Р. А., КепплерХ., Прокопъев В. И. Применение метода конечных элементов к расчету конструкций: Учебное пособие для технических вузов/ Под общ. ред. Р. А. Хечумова. М.: Изд. АСВ, 1994. 353 с.
Саргсян А. Е., Демченко А. Т., Дворянчиков К В., Джинчвелашвили Г. А. Строительная механика. Основы теории с примерами расчетов: Учебник / Под ред. А. Е. Саргсяна. 2-е изд., исправленное и дополненное. М.: Высшая шко ла, 2000. 416 с.
Масленников А. М. Основы динамики и устойчивости стержневых сис тем: Учебное пособие для студентов строительных специальностей. М., СПб.: Изд. АСВ; СПб государственный архитектурно-строительный университет; 2000. 204 с.
Михайлов В. В. Предварительно напряженные комбинированные стерж невые и Байтовые конструкции: Учебное пособие. М: Изд. АСВ, 2002. 256 с.
Замрий А. А. Проектирование и расчет методом конечных элементов трехмерных конструкций в среде АРМ Structure3D. М.: Изд. АПМ, 2004. 208 с.
