9.1.2. Размещение стержневых элементов модели в созданном конструктивном элементе и выполнение расчета

Для того чтобы созданному конструктивному элементу поставить в соот­ветствие стержни, прежде всего его нужно сделать активным. После этого зак­рываем диалоговое окно «Конструктивные элементы» (см. рис. 9.2) и выделяем тс элементы модели, которые будут помещены в активный конструктивный элемент. Затем на панели инструментов «Конструктивные элементы* необходи­мо нажать кнопку «Поместить выделенные стержни в активный конструктивный

элемент»

В последнем столбце «Кол-во элементов» таблицы параметров

конструктивных элементов оудет указано, сколько стержневых конечных эле­ментов содержит конкретный конструктивный элемент.

Создание новых конструктивных элементов и размещение в них стержне­вых элементов конструкции можно выполнить другим способом. Если, не от­крывая заново диалоговое окно «Конструктивные элементы» и не создавая пред­варительно заготовки нового конструктивного элемента, выделить в модели конструкции другую группу стержневых элементов и нажать кнопку «Помес-

то будет со-

тить выделенные стержни в активным конструктивный элемент»

здан новый активный конструктивный элемент, в который сразу же будут по­мешены выделенные элементы модели. Выделение следующей группы и на­жатие той же кнопки приведет к созданию еще одного конструктивного элемента, в котором будут размешены эти стержни, и т.д. Каждый вновь со­зданный конструктивный элемент становится активным, в то время как все предыдущие элементы таковыми быть перестают.

При создании новых конструктивных элементов им будут присваиваться свойства, задаваемые но умолчанию. Поэтому, создав описанным выше спо­собом новые конструктивные элементы, следует открыть диалоговое окно «Кон­структивные элементы» (см. рис. 9.2) и задать для каждого из вновь созданных конструктивных элементов свойства материала, тип сечения, коэффициенты длины в разных плоскостях и т. п., а также указать путь к библиотеке, из ко­торой будет подбираться подходящее сечение.

Для того чтобы получить информацию о том, какие именно стержни об­разуют данный конструктивный элемент, нужно в диалоговом окне «Конст­руктивные элементы» указать этот элемент — тогда на модели выделятся соот­ветствующие ему стержни.

После того как созданным конструктивным элементам поставлены в соот­ветствие элементы модели, можно выполнять расчет на несущую способность. Для этого в диалоговом окне «Конструктивные элементы» следует нажать кноп­ку «Расчет» (меню «Расчет»/«Расчет несущей способности»). После проведения расчета станет активной кнопка «Результаты».

Для просмотра результатов расчета необходимо выделить тот конструктив­ный элемент, результаты расчета которого будут выводиться для просмотра, и

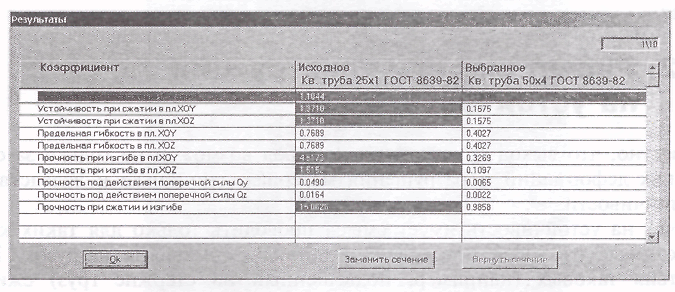

Рис. 9.3. Диалоговое окно «Результаты»

нажать кнопку «Результаты». После этого откроется диалоговое окно «Резуль­таты» в виде таблицы (рис. 9.3).

В первой колонке (Коэффициент) этой таблицы перечислены параметры, по которым производился расчет несущей способности, во второй приведе­ны характеристики исходного сечения стержня (в рассматриваемом случае это квадратная труба 25x1 по ГОСТ 8639-82), а в последней — предлагаемые по ре­зультатам расчета. Красным цветом выделены те параметры, величины кото­рых по результатам проведенной проверки оказались не соответствующими заданным условиям работы. Критерием проверки является сравнение получен­ного в результате расчета значения с единицей. Сели рассчитанное значение параметра больше единицы, то исходное сечение считается не прошедшим про­верку по данному параметру.

Нажатием кнопки «Заменить сечение» исходное сечение конструктивного

элемента заменяется на выбранное. С помощью кнопки «Вернуть сечение» мож­но произвести обратную операцию.

После проведения расчета па несущую способность и замены сечений нужно выполнить повторный статический расчет (см. п. 9.2), на основании которо­го будет сделан окончательный вывод о работоспособности построенной мо­дели.

Замечание. При про в еде ни и⁴ расчета на несущую способность необходимо учитывать следующее. В СНиП достаточно полно учитываются действующие на элементы модели нормальные напряжения (растяжение и изгиб), однако учет касательных напряжений (кру-чспис и перерезывающая сила) осуществляется весьма приближенно. С другой стороны, в модуле АРМ Structure3D кручение учитывается в полной мере. Поэтому в тех случаях, когда доля касательных напряжений в элементах модели значительна, подобранное по результатам расчета нагрузочной способности сечение следует проверить на возникающие напряжения (например, SVM).

При включении флажка «Проверка прочности и устойчивости классическими методами» (см, рис. 9.2) проверка несущей способности будет производиться без учёта СНиП, по классическим формулам, известным из курса сопротив­ления материалов. Количество параметров расчета в этом случае значительно меньше.
