5.4. Работа с инструментами, предназначенными для изменения и редактирования модели конструкции
Рассматриваемая здесь группа инструментов предназначена для копирования объектов в буфер обмена, вставки их из буфера, поворота объектов относительно глобальной системы координат и создания зеркальной копии объектов.
5.4.1. Копирование объектов в буфер обмена и вставка из буфера
Копирование объектов в буфер обмена и вставка их из буфера используется в том случае, если в модели имеются какие-либо одинаковые элементы, которые нужно размножить и вставить в разные ее части. Копироваться могут как отдельные элементы (стержни, пластины), так и группы элементов. При копировании элементов в буфер и их последующей вставке сохраняется ориентация этих элементов в пространстве, т. е. они перемещаются параллельно самим себе.
Операция копирования
в буфер обмена производится нажатием
кнопки «Копировать»
на панели инструментов «Файл»
(меню «Инструменты»/Копировать>).
Однако подлежащие копированию элементы
предварительно должны быть выделены,
в противном случае кнопка «Копировать»
будет неактивной. При наличии в буфере
обмена какой-либо информации кнопка
«Вставить»
на панели инструментов «Инструменты»
(меню «Инструменты»/«Вставить»)
становится активной. После ее нажатия
в окно из буфера вставляются скопированные
элементы модели. Эти элементы располагаются
с некоторым смещением относительно
исходных в той же самой видовой плоскости,
причем они уже выделены (с других
элементов выделение при этом снимается),
для того чтобы можно было встроить их
в нужное место модели.

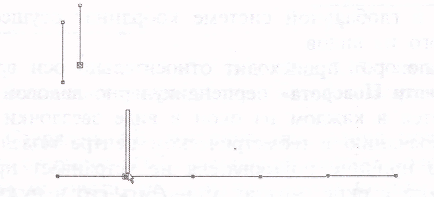

Рис. 5.13. «Сборка» модели конструкции с помощью буфера обмена
Рассмотрим эти операции на конкретном примере. Пусть требуется создать стержневую модель конструкции, похожей на гребенку с одинаковыми поперечными стержнями. На рис. 5.13 изображен момент создания такой модели.
Нижний горизонтальный стержень, разбитый на равные части, является основанием гребенки, а один из поперечных стержней изображен слева вверху; (на рисунке он не выделен).
Для копирования поперечного стержня в буфер обмена предварительно выделяем его, а затем нажимаем кнопку «Копировать». После этого выделение со скопированного в буфер стержня снимается, и кнопка «Вставить» становится активной. После ее нажатия происходит вставка выделенного объекта из буфера. Для «сборки» модели следует в режиме редактирования отдельных элементов переместить (при нажатой левой кнопке мыши) нужный элемент, при этом указатель мыши «привязывается» к тому из узлов элемента, который будет присоединен к горизонтальному стержню. Момент переноса элемента показан на рисунке 5.13. Убедившись, что обеспечена привязка к узлу, | отпустите кнопку мыши — стержень встанет на нужное место.
Таким же образом производим и вставку остальных стержней из буфера, в том числе и первого (который копировался).
С помощью буфера обмена можно переносить элементы из одной модели в другую, открыв после выполнения операции копирования файл с нужной моделью и встроив в нее копируемую часть (при этом программа АРМ Structurc3D должна находиться в рабочем состоянии).
