3. Практическая работа на тему: " Создание требуемой освещенности на рабочей поверхности "
Цель работы:
-приобрести навыки расчета создания требуемой (искусственной) освещенности в помещениях без светопрозрачных проемов
-произвести расчет количества светильников
- определить величину фактической освещенности в точке, расположенной на уровне пола на пересечении диагоналей в помещении
Введение
Организация рационального освещения рабочих мест и строительных площадок является одним из основных вопросов охраны труда. От устройства освещения во многом зависит производительносить и безопасность труда, а также качество выполняемых работ.
Краткие теоретические сведения
При проектировании естественного освещения зданий следует руководствоваться требованиями, установленными СНиП 23-05
Условная рабочая поверхность—(УРП): Условно принятая горизонтальная поверхность, расположенная на высоте 0,80 м от пола.
Общее освещение—освещение, при котором светильники размешаются в верхней зоне помещения равномерно (общее равномерное освещение) или применительно к расположению оборудования (общее локализованное освещение).
Рабочая поверхность—поверхность, на которой производится работа и нормируется или измеряется освещенность.
Рабочее освещение—освещение, обеспечивающее нормируемые осветительные условия (освещенность, качество освещения) в помещениях и в местах производства работ вне зданий.
Для освещения помещений следует использовать, как правило, наиболее экономичные разрядные лампы. Использование ламп накаливания для общего освещения допускается только в случае невозможности или технико-экономической нецелесообразности использования разрядных ламп. В данной практической работе мы будем рассматривать случай с использованием ламп накаливания. Для местного освещения кроме разрядных источников света следует использовать лампы накаливания, в том числе галогенные. Применение ксеноновых ламп внутри помещений не допускается.
Расчет необходимого количества светильников
Для удобства расчета вычертим план помещения с размерами a на b, для которого производится расчет. Расчет необходимого количества светильников производим по формуле 11:
(11)
Где:
—освещенность,
лм
К—коэффициент запаса (Таблица 10)
S—площадь комнаты, м2
Fл— необходимый световой поток одной лампы (таблица 11)
Z— коэффициент неравномерности освещения. При правильной расстановке светильников принимается Z = 0,75.
—коэффициент
использования светового потока
светильников (формула 12)
При расчете осветительной установки принято вводить коэффициент запаса, учитывающий снижение освещенности за счет уменьшения светового потока источника света, загрязнения осветительной арматуры, а также загрязнения стен и потолков освещаемого помещения, запыленности освещаемого помещения (таблица 10).
Таблица 10— Коэффициент запаса освещения для различных видов помещений
Помещения |
Коэффициент запаса |
|
люминесцентные лампы |
лампы накаливания |
|
С большим выделением пыли, дыма, копоти (бе тонные, камнедробильные заводы и др.) |
2,0 |
1,7 |
Со средним выделением пыли, копоти, дыма (деревообрабатывающие, механические цеха) |
1,8 |
1,5 |
С малым выделением пыли, копоти, дыма (конторы, проектные бюро) |
1,5 |
1,3 |
Открытые пространства |
1,5 |
1,3 |
(12)
Где:
—геометрические
параметры комнаты
—высота
подвеса светильника (формула 13)
(13)
Где:
—высота
помещения, м
—высота
подвеса светильника в долях
После расчета количества светильников, светильники наносят на план в соответствии со схемой, представленной на рисунке 3 (учитывая полученое количество светильников в индивидуальном расчете)

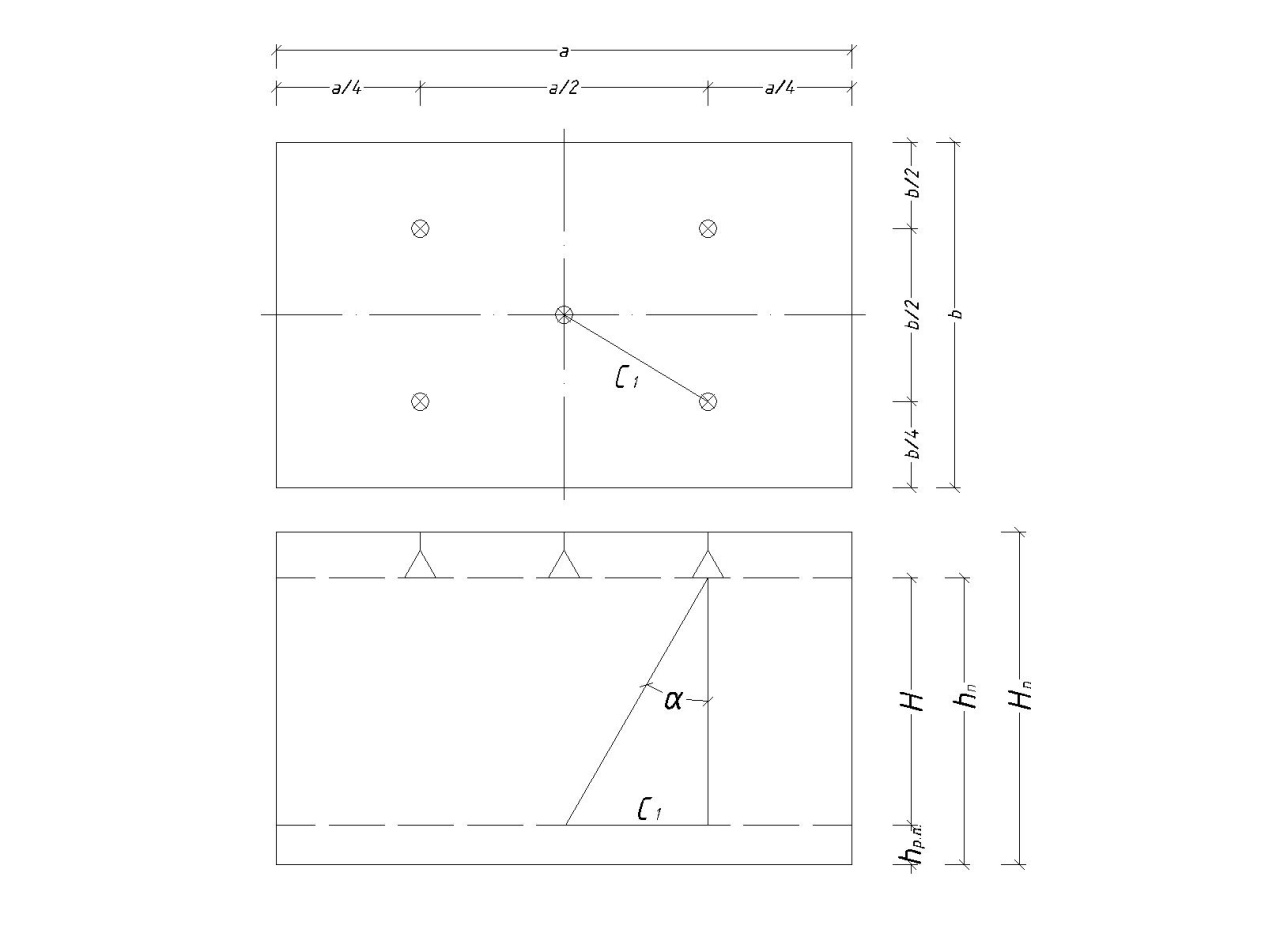

Рисунок 3—Схема расположения светильников в разрезе и в плане
