8. Фундаменты мелкого заложения (ленточные и отдельные). Определение размеров и конструктивные решения.

1 Возводят в отрытых котлованах

2 Глубина заложения подошвы 0.5-5 м со планировочной отметки

Основными типами Ф в открытых котлова­нах являются: отдельные, ленточные под колонны, ленточные под стены, сплошные и массивные.

Отдельные Ф устраивают под колонны и стены в комбинации с Ф балками (рандбалками). Подошву таких Ф можно развивать в длину и ширину. Отдельные Ф не увеличивают жесткости сооружения. Обычно их применяют в случаях, когда неравномерности осадки не превышают допустимых значений. Иногда удается выравнивать осадки путем уменьшения давле­ния под подошвой Ф, которые по расчету должны получить большие осадки.

Ленточные Ф под колонны) воспринимают нагрузку от ряда колонн. Иногда под сетку колонн делают ленточные Ф в двух направле­ниях (перекрестные ленты). Ленточные Ф устраива­ют для уменьшения неравномерностей осадки отдельных колонн, а перекрестные ленты позволяют выравнивать осадки не толь­ко отдельных колонн в ряду, но и здания в целом. Ленточные Ф под стены иногда называют непрерывными. Такие Ф несущест­венно изменяют жесткость сооружения. При большой жесткости стен ленточные Ф почти не работают на изгиб в продольном направлении. Эти Ф в целях снижения давления по их подошве можно развивать только в поперечном направлении. Такие Ф иногда делают с целью устрой­ства подвальных помещений и технических подполий.

Сплошные Ф устраивают под всем соору­жением или под его частью в виде железобетонных плит под сетку колонн и стен. Такие плиты работают на изгиб в двух взаимно перпендикулярных направлениях. Иногда целесообразно делать сплошные Ф плиты коробчатой формы. В таком случае нижняя Ф плита и перекрытие под подвальными помещениями, объединенные вертикальными стенами подвала, одновременно работают на изгиб. При устройстве коробчатых Ф в подвальных помещениях в стенах делают не двери, а лазы. Сплошные Ф способствуют уменьшению неравномерности осадки в двух направлениях, поэтому СНиП 2.02.01— 83 разрешает предельные значения средних осадок увеличивать в 1,5 раза. Очевидно это в равной степени относится и к макси­мальной величине осадки колонн каркасных зданий. Размеры подошвы этих Фв, как правило, обусловлены размерами в плане сооружения или его части, опирающейся на Ф. Сплошные Ф часто делают при необходимости устройства гидроизоляции подземной части сооружения. Для уп­рощения устройства и надежности гидроизоляции не следует де­лать выносы плиты за пределы контура стен. В случае отсутст­вия гидроизоляции для уменьшения момента в пролетной части Ф плиты выполняют выносы плиты за контуры на­ружных стен. Массивные Ф устраивают в виде жесткого массива под всем небольшим в плане сооружением (дымовая труба, доменная печь, и т. п.).

8. Малозаглубленные фундаменты на сезоннопромерзающих грунтах

9. Принципы устройства и эксплуатации фундаментов на многолетнемерзлых грунтах.

10. Гидроизоляция фундаментов. Конструкции дренажей.

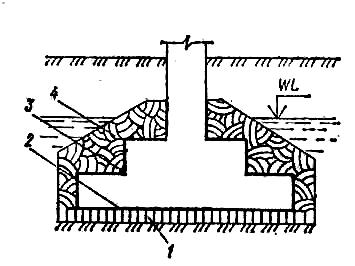

Под возд-м агресс-х подзем-х вод бетон фунд-в разруш-­ся, арм-ра оголяется и корродирует. Хорошо сопротивляется агрес-сти подзем-х вод очень плотные бетоны в трещиност-х кон­струкциях. Особое вним-е удел-т гидроиз-ии фунда­м-та снизу, где арм-ра защищена лишь небол-м слоем бетона. Для этого при устр-ве монол-х фунд-в де­лают подготовку из щебня, втрамбованного в грунт и поли­того битумом, или из асфальта. Подготовку покрыв-т за 2 раза битумной мастикой или мастикой из полимерных смол 2. В ис­ключ-х случаях по подготовке, выровненной стяжкой, укладывают рулонную гидроиз-ю на соответ-ей ма­стике. Разруш-е бетона с боков фунд-та менее опасно, по­этому в таких местах часто огранич-ся покрытием поверх­-ей фунд-та за 2 раза черным вяжущим или мастикой из полимерных смол 3. Дополнит-но вокруг фунд-та делают замок из перемятой глины 4. Когда агрес-сть грунт-х вод велика или возм-ен разлив агресс-х химич-х раство­ров на пол по грунту, устраивают более слож-ю гидроизоляцию из рулонных материалов.

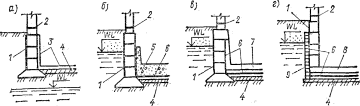

При агрессивной среде тщательно изол-ют стены здания для предотвр-я подсоса капиляр-й воды из гр-та ч/з фунд-т. Если уровень грунтовых вод (W-L) располаг-ся ниже от­метки пола подвала (рис. 1, а) и не подним-ся выше нее, но по капил-м влага может проникать в подвал, то пол и шту­к-ку стен выполняют из плитки или в виде цементного слоя, а с наруж. стороны фунд-ты покрыв-т гидроиз-ной мастикой. Если уровень гр-вых вод находится или может подниматься выше отметки пола подвала, необходимо делать сплош­ную гидроиз-ю под полом и по стенам на высоту 0,5 м выше отм. его ожидаемого положения. Для удержания гидроизоляции в проектном положении ее прижимают спец-ной конструкц-й, способной воспринять указанное давление (рис. 1, в, г). Если при этом уровень гр-х вод может подниматься выше отметки пола подвала не более чем на 0,5 м (рис. 1,б), то гидроиз-цию пола можно удержать пригруз-м слоем бетона. Если уровень грунтовых вод подним-ся выше отметки пола подвала более чем на 0,5 м, то для удерж-я гидроиз-и в проект-м положении делают специаль­ную конструкцию, работающую на изгиб. Внутрен-ю гидроиз-ю (рис. 1, в) устр-ют изнутри подвал-го помещ-я, прижимая ее ж/б-й плитой со стенками (кессоном) после возвед-я фунд-в и самого здания, надо гидроизо­ляцию и кессон делать после стабилизации осадки сооружения или устраивать под днищем кессона (плитой) легко сжимаемые прокладки (например, из торфа). Наружную гидроизоляцию (рис. 1,г) устраи­вают до возведения фундамента, прижимая ее сплошной фунда-ной плитой. Наружная гидроизоляция более надежна, т.к. имеет меньш. число изгибов (переломов) по сравн-ю с внутр-ей. В этом случае на бет-ую подготов­ку, выровненную стяжкой из цементного раствора, укладывают сплошной слой гидроиз-и, кот. покрывают слоем стяж­ки из цементного раствора для защиты от повреждений во время устройства ж/б-й фундаментной плиты.

Дренажи в ПГС используются для ускорения консолидации, путем умен-ния длины пути фильтрации. В практике стр-ва широкое распространение получили вертикальные дрены из песка. Песч-е дрены устр-тся при помощи труб с задавлив-ся након-ком. Такие дрены иногда наз-ют сваями от насыпи. Начиная с 60-х годов широко использ-ся ленточные дрены -фитили. Пластмассовый сердечник с отверстиями, сверху закрыт фильтром. Более эффективной является трубчатая пластм-ая дрена с отверстиями. Шаг ленточных дрен 1,5-4м.
