4. Выход из трубы. Диффузор. Внезапное сужение. Вход в трубу. Конфузоры. Поворот

Выход из трубы в неподвижную жидкость (бак, бассейн, водохранилище) является частным случаем внезапного расширения при ₂  ₁. В этом случае (рис. 8.4) можно использовать выражение для коэффициента сопротивлений при внезапном расширении:

,

а так как ₂ в этом случае гораздо больше, чем ₁, то принимаем:

.

Постепенное расширение (рис. 8.5) (диффузоры). В расчетах потери напора в диффузорах часто разделяются на потери, связанные с расширением сечения h_р и потери по длине диффузора h_дл. Соответственно коэффициент сопротивления делится на коэффициенты сопротивления расширения _р и _дл.

.

Рис. 8.4. Выход из трубы

Рис. 8.5. Постепенное расширение

При движении жидкости в диффузоре скорости по длине уменьшаются. Соответственно, по уравнению Бернулли давление увеличивается (градиент – положительный градиент давления). При этом вблизи стенок жидкость обладает столь малой кинетической энергией, что при значительном нарастании давления она останавливается или даже начинает двигаться обратно. Происходит вихреобразование и отрыв потока от стенки. Интенсивность этих явлений возрастает с увеличением угла расширения диффузора. Безотрывное движение жидкости в диффузоре наблюдается при угле  = 8 – 10.

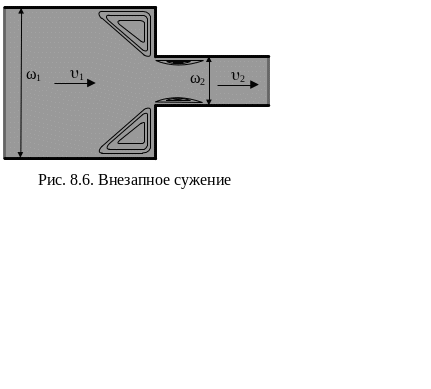

В незапное сужение. При внезапном сужении (рис. 8.6), так же как и при внезапном расширении, за кромкой сужения происходит отрыв потока от твердой стенки и образование транзитной струи, которая сначала испытывает сжатие, а затем – расширяется. Между твердой стенкой и поверхностью транзитной струи образуется водоворотная зона. Образуются вихри, которые в результате обмена жидкостью между водоворотной зоной и транзитной струей проникают в поток, где гасятся трением. В результате работы сил трения часть механической энергии потока переходит в теплоту.

При числах Re10⁴ коэффициент _в.с. зависит только от отношения . Значения коэффициента _в.с. приведены в справочниках или определяются по формуле .

В ход в трубу (рис. 8.7) является частным случаем внезапного сужения. Если труба присоединена перпендикулярно стенке бассейна и кромка входного отверстия острая, то _вх. = 0,5; при слегка скругленной кромке _вх. = 0,2  0,25, а при весьма плавном очертании входной кромки _вх. = 0,05  0,1.

П остепенное сужение (конфузоры) (рис. 8.8). При движении жидкости в конфузоре вдоль потока скорость растет, а давление уменьшается (градиент давления ). Причин к появлению вихреобразования и отрыва потока в конфузоре нет. Лишь на выходе из конфузора при прямолинейных образующих труб имеется сжатие потока и отрыв потока от стенки, но эта зона меньше, чем при внезапном сужении.

Опыты показывают, что при одном и том же угле конусности  потери напора на участках расширения больше, чем на участках сужения.

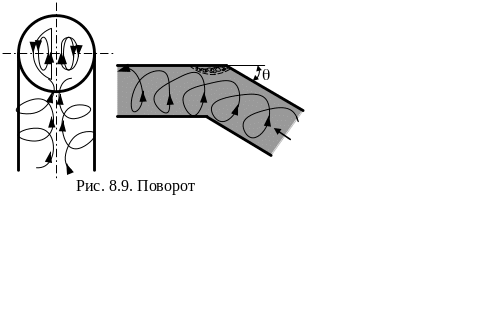

П оворот. При изменении направления потока появляются центробежные силы, направленные от центра кривизны к внешней стенке трубы. Давление в пределах поворота у внешней стенки больше, чем у внутренней. Соответственно, скорости у внешней стенки меньше, чем у внутренней. Вследствие этого, вдоль боковых стенок трубы, вблизи поверхности которых скорость невелика, будет происходить движение жидкости от внешней стенки к внутренней, то есть возникает поперечная циркуляция в потоке. В результате образуется так называемый парный (двойной) вихрь, который накладывается на поступательное движение; линии тока становятся винтообразными (рис. 8.9). Происходит отрыв потока от обеих стенок, образуются водоворотные области с обратными направлениями линий тока в них у стенок трубы.

Повышенная пульсация скоростей и интенсивное перемешивание частиц наряду с затратами энергии потока на поддержание водоворотных областей на поворотах приводят к увеличенным потерям напора на повороте по сравнению с потерями на прямолинейных участках.
