7.5. Гидравлический таран
В настоящее время особый интерес представляют неэнергоемкие механизмы, в частности для водоснабжения. Одним из таких механизмов является гидравлический таран, в котором процессы, происходящие при гидравлическом ударе, используются для подъема воды.
Гидравлический таран состоит (рис. 9.22) из ударного клапана 1, нагнетательного клапана 2, воздушного колпака 3. Через питающую трубу 4 таран соединяется с бассейном 5, через нагнетательный трубопровод 6 – с приемным резервуаром 7.
Представим,
что в начальный момент времени
нагнетательный и ударный клапаны
закрыты, избыточное давление в воздушном
колпаке
,
а вода в питающей трубе 4 неподвижна.
Для того чтобы таран начал автоматически
работать, необходимо резко открыть
ударный клапан 1. Через клапан начнется
истечение воды, скорость которой
вследствие инерции воды, находящейся
в питающей трубе 4, будет постепенно
увеличиваться от нуля в первоначальный
момент времени до какой-то конечной
величины
,
стремясь в пределе к скорости
установившегося движения
,
соответствующей напору Н1
и гидравлическим сопротивлениям системы
«питательный трубопровод – ударный
клапан».
С
увеличением скорости истечения
гидродинамическое давление, действующее
снизу вверх на ударный клапан, будет
увеличиваться. Когда сила гидродинамического
давления превысит вес клапана, он резко
закроется. Произойдет гидравлический
удар, давление в трубе 4 перед нагнетательным
клапаном повысится до некоторого
значения
,
нагнетательный клапан 2 откроется и
вода под повышенным давлением начнет
поступать в воздушный колпак 3, сжимая
в нем воздух. Из воздушного колпака вода
по нагнетательному трубопроводу 6
поступит в приемный резервуар 7. В момент
закрытия ударного клапана 1 в питающей
трубе 4 начнется волновой процесс,
который приведет к уменьшению скорости
и изменению давления в питающем
трубопроводе 6. В связи с этим спустя
некоторое время после закрытия ударного
клапана давление в питательном
трубопроводе падает, нагнетательный
клапан 2 закрывается, а ударный клапан 1
автоматически открывается; начинается
новый цикл, протекающий так же, как и
первый. Таран начинает работать
автоматически, подавая воду определенными
порциями в воздушный колпак, который
сглаживает изменение скорости нагнетаемой
воды, обеспечивая сравнительно равномерное
движение (во времени) в нагнетательном
трубопроводе. Таран непосредственно
использует энергию падающей воды для
подъема части этой воды на необходимую
высоту.
Если через Q1 обозначить расход воды, сбрасываемой через ударный клапан 1, а через Q2 – расход, поступающий в приемный резервуар, то коэффициент полезного действия таранной установки выразится отношением:
.
Такие
простые установки, какими являются
гидравлические тараны, могут обеспечивать
подъем воды на высоту
.
При этом расход
,
а коэффициент полезного действия
.
Надо отметить, что при работе гидравлического
тарана весьма велики непроизводительные
потери воды.
ЗАДАНИЯ ДЛЯ ПРАКТИЧЕСКИХ ЗАНЯТИЙ

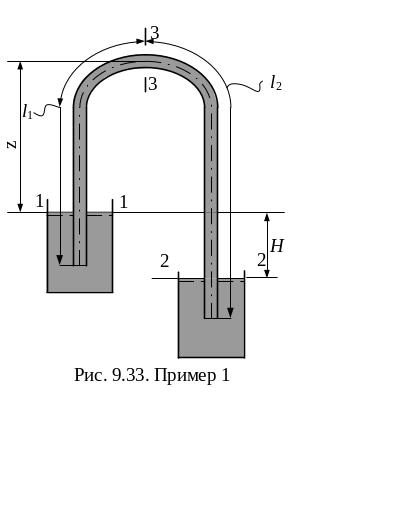

Пример 1. Расход воды по стальному сифонному трубопроводу (рис. 9.33) с эквивалентной шероховатостью = 0,4 мм, диаметром d = 25 мм и общей длиной l = 12 м, Q = 1,0 л/с. Температура воды t = 20 С.
Определить потребный напор Н и давления в наивысшей точке сифона (сечение 3-3), если z = 4 м, l1 = 4,5 м. Потерей напора в плавном закруглении пренебречь.
