Практическая работа 5 «Создание и оформление карты с помощью специальных программных средств»

Цель работы – научиться следующему:

• пользоваться программными средствами для представления результатов построения геологических сеток;

• создавать и оформлять карты для просмотра вывода их на печать.

Любая карта в электронном виде состоит из нескольких компонентов. Иногда они называются слоями. Слои совмещаются и накладываются друг на друга в соответствии с географическими координатами. Слоями могут быть:

1. скважины со своими значками, названиями и подписями;

2. сетка (грид) или несколько сеток с изолиниями и расцветкой;

3. контуры, отделяющие различные области на карте;

4. условные обозначения, штамп и другие элементы оформления.

В каждом слое предусмотрены свои элементы оформления.

В программе Surfer для каждой карты должны существовать в виде отдельных файлов следующие данные, на основе которых строится карта (таблица 5.1).

Таблица 5.1 – Описание слоев электронной карты

Расширение файла	Тип слоя	Хранящиеся данные
dat	Post Map	Данные по скважинам: координаты и значения
grd	Contours	Сетка, построенная по данным dat файла
bln, bna	Base Map	Контуры залежи и месторождения (ВНЗ, ЧНЗ, замещение…)
srf	–	Документ программы Surfer, содержащий в себе визуализацию сетки, скважинных данных, контуров, текста, условных обозначений, штампа, элементов оформления карты

Слой Post Map. Для загрузки слоя скважин, хранящихся в DAT файле, применяется элемент меню «Map\Post Map\New Post Map…» (кнопка ). В результате появляется запрос (диалоговое окно открытия файла) на название DAT файла, в столбцах которого содержатся данные по скважинам (координаты и значения). Слой типа Post имеет набор свойств, позволяющих задавать его оформление (таблица 5.2). Доступ к ним осуществляется по правой кнопке мыши (ПКМ) или по двойному щелчку на соответствующем объекте.

Таблица 5.2 – Описание свойств слоя Post

№ п/п	Свойство слоя скважин	Где задается
1	Название файла	Вкладка «General», поле «Data Filename»
2	Столбец для координаты X	Вкладка «General», поле «WorkSheet Columns», элемент «X coord»
3	Столбец для координаты Y	Вкладка «General», поле «WorkSheet Columns», элемент «Y coord»
4	Значок-символ скважины	Вкладка «General», поле «Default Symbol», кнопка с изображением значка скважины. При нажатии на нее появляется диалог «Symbol Properties» (рисунок 5.1)
5	Размер значка-символа скважины	Вкладка «General», поле «Symbol Size». Для задания одинаковых размеров значка во всех скважинах должен быть выделен элемент «Fixed Size» и задан его размер
6	Надпись (название или значение) скважины	Вкладка «Labels», поле «WorkSheet Column for Labels»
7	Позиция для отображения надписи скважины	Вкладка «Labels», поле «Position Relative To Symbol». Возможные варианты приведены в таблице 5.5
8	Шрифт для отображения надписи скважины	Вкладка «Labels», кнопка «Font…». При нажатии появляется окно задания шрифта (рисунок 5.2)
9	Формат отображения надписи скважины	Вкладка «Labels», кнопка «Format…». При нажатии появляется окно задания формата (рисунок 5.3)

Если необходимо для одного набора скважин отобразить на карте и названия скважин и значения на скважинах, то необходимо загрузить объект Post Map два раза из одного и того же файла и в первом случае для метки (пункт 6) установить название скважины, а во втором случае – значение на скважине. Позиции надписи относительно значка (пункт 7) также необходимо выбрать различные (например: название скважины сверху, а значение на скважине – снизу). Более подробно варианты расположения надписи относительно значка-символа скважины приведены в таблице 5.5.

Слой Contours. Для загрузки слоя сетки, хранящейся в GRD файле, применяется элемент меню «Map\Contour Map\New Contour Map…» (кнопка ). В результате появляется запрос на название GRD файла, в котором содержится сетка. Слой типа Contours имеет набор свойств, позволяющих задавать его оформление (таблица 5.3). Доступ к ним осуществляется по правой кнопке мыши (ПКМ) или по двойному щелчку на соответствующем объекте на карте или в менеджере объектов.

Таблица 5.3 – Описание свойств слоя Contours

№ п/п	Свойство слоя сетки	Где задается
1	Название файла	Вкладка «General», поле «Input Grid File»
2	Закраска	Вкладка «General», поле «Filled Contours». Для закраски переключатель «Fill Contours» должен быть включен. Сама закраска задается на вкладке «Levels»
3	Сглаживание изолиний	Вкладка «General», поле «Smoothing». Для сглаживания переключатель «Smooth Contours» должен быть включен. Степень сглаживания задается выбором элемента списка «Amount»: слабое сглаживание (low), среднее (Medium), сильное (High)
4	Изолинии	Вкладка «Levels» в таблице перечислены отображаемые изолинии. Щелчком ЛКМ на названии столбца «Level» можно вызвать диалог задания изолиний сетки (рисунок 4.5)
5	Оформление изолиний	Вкладка «Levels». Щелчком ЛКМ на названии столбца «Line» можно вызвать диалог задания оформления изолиний сетки (рисунок 4.6)
6	Закраска между изолиниями	Вкладка «Levels». Щелчком ЛКМ на названии столбца «Fill» можно вызвать диалог задания заливки сетки (рисунок 4.7)
7	Метки на изолиниях	Вкладка «Levels». Щелчком ЛКМ на названии столбца «Label» можно вызвать диалог задания меток изолиний (рисунок 5.4)
8	Направления на изолиниях	Вкладка «Levels». Щелчком ЛКМ на названии столбца «Hach» можно вызвать диалог задания заливки сетки (рисунок 5.5)

Слой Base Map. Для загрузки слоя контуров, хранящихся в BLN файле, применяется элемент меню «Map\Base Map…» (кнопка ). В результате появляется запрос на название BLN файла (или другого совместимого типа файла), в котором содержатся контуры. Слой типа Base имеет свойства, наиболее важные из которых представлены в таблице 5.4, а доступ к ним осуществляется по правой кнопке мыши (ПКМ) или по двойному щелчку на соответствующем объекте на карте или в менеджере объектов.

Таблица 5.4 – Описание свойств слоя Base

№ п/п	Свойство слоя контуров	Где задается
1	Название файла	Вкладка «Base Map», поле «Input File»
2	Оформление линии	Вкладка «Base Map», поле «Properties» кнопка «Line». При нажатии на эту кнопку появится диалог, в котором можно задать опции оформления линии (рисунок 5.6).
3	Заливка (только для замкнутых контуров)	Вкладка «Base Map», поле «Properties» кнопка «Fill». При нажатии на эту кнопку появится диалог, в котором можно задать опции оформления линии (рисунок 5.7).

Сама карта также имеет свойства, доступ к которым осуществляется по правой кнопке мыши (ПКМ) или по двойному щелчку на каком-либо слое карты:

№ п/п	Свойство карты	Где задается
1	Масштаб	Вкладка «Scale»
2	Границы	Вкладка «Limits»
3	Вид (аксонометрия)	Вкладка «View»

Добавление текста на карту. Для того чтобы добавить надпись на карту, необходимо выбрать пункт меню «Draw\Text (кнопка ). При этом появится диалоговое окно, вид которого представлен на рисунке 5.8. Наберите необходимый текст и нажмите кнопку «OK». Текст, содержащий название карты, также представляется в виде слоя. Однако этот слой не объединяется в карту при выборе меню Overlay, не имеет масштаба. Размер текста задается в диалоге свойств текста. Доступ к набранному тексту и его свойствам осуществляется по правой кнопке мыши (ПКМ) или по двойному щелчку на соответствующем объекте.

Задание:

• создать и оформить карту в программе Surfer, используя данные на скважинах и сетку;

• оцифровать одну из изолиний уровня сетки, сохранить и представить ее как контур нефтеносности залежи.

Последовательность выполнения задания:

1. За исходные данные возьмите сетку, построенную в предыдущей работе, по данным на скважинах своего варианта.

2. Откройте и загрузите на карту сетку из GRD файла. Оформите ее путем задания изолиний и раскраски.

3. Откройте и загрузите на карту скважины из DAT файла. В качестве надписи возьмите номер скважины.

4. Откройте и загрузите на карту скважины из DAT файла. В качестве надписи возьмите значение на скважине, по которому строилась сетка.

5. Объедините эти три слоя в одну карту (F2, меню «Map\Overlay Maps»).

6. Задайте масштаб карты, удобный для просмотра.

7. Создайте контур путем оцифровки какой-либо изолинии сетки. Для этого нажмите ПКМ и выберите пункт меню Digitize (курсор примет при этом форму крестика). Прощелкайте мышью по какому-либо контуру изолинии сетки карты и сохраните последовательность точек в BLN файл.

8. Откройте и загрузите на карту контур из BLN файла. Оформите ее путем задания толщины и цвета линии.

9. Добавьте слой контура в карту.

10. Задайте название карты, воспользовавшись инструментом написания текста (меню «Draw\Text»).

Таблица 5.5 – Возможные варианты расположения надписи скважины относительно значка-символа

Элемент	Описание	Пример
Above	Положение надписи сверху значка
Below	Положение надписи снизу значка
Left	Положение надписи слева от значка
Right	Положение надписи справа от значка
Center	Положение надписи в центре значка
User Defined	Положение надписи определяется пользователем. При этом задаются смещения по X, Y относительно центра значка (поля «X Offset», «Y Offset»)

Рисунок 5.1 – Диалог задания значка-символа скважины (можно задать набор символов: выпадающий список «Symbol Set:», номер символа, выделив его в представленном ниже окошке, а также цвет символа: «Color»)

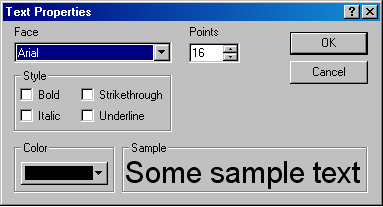

Рисунок 5.2 – Диалог задания оформления текста (в поле «Sample» показывается образец оформленного текста)

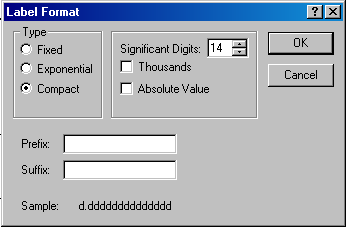

Рисунок 5.3 – Диалог задания оформления формата надписи скважины

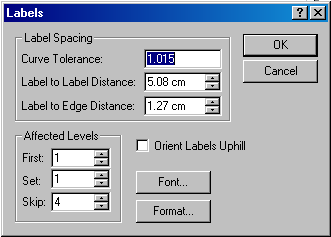

Рисунок 5.4 – Диалог задания оформления меток изолиний

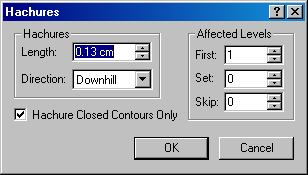

Рисунок 5.5 – Диалог задания направлений изолиний

Рисунок 5.6 – Диалог задания оформления линии контуров

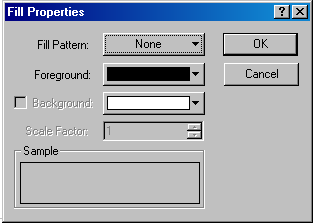

Рисунок 5.7 – Диалог задания заливки контуров

Рисунок 5.8 – Диалог задания текстовой надписи на карте

Шрифт можно выбрать из выпадающего списка Face (слева в верхней части диалога), размер шрифта задается в поле Points и т.д. Для того чтобы начать новую строку, нажмите Ctrl+Enter.
