1.2. Элементы залегания пласта

Для точной ориентировки пласта в пространстве введено по­нятие об элементах залегания пласта, которыми определяется его положение как по отношению к странам света, так и в отно­шении наклона. Элементами залегания пласта являются: про­стирание, падение, угол падения.

Простиранием пласта называют азимут линии простирания, представляющей собой горизонтальную линию, лежа­щую в плоскости пласта.

Падением пласта называют азимут линии падения, ко­торая перпендикулярна к линии простирания, лежит в плоскости пласта и направлена в сторону его наибольшего наклона.

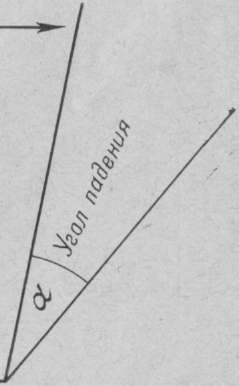

Углом падения называют угол между поверхностью пласта и горизонтальной плоскостью (см. рис. 5).

Элементы залегания пласта определяются горным компасом (рис. 2), который имеет следующие отличия от обычно­го компаса (рис. 3):

1. Горный компас укреплен на прямоугольной пластинке, длинные стороны которой параллельны направлению 0—180° (N-S).

2. Деления на лимбе идут в направлении обратном ходу ча­совой стрелки. В обратном порядке расположены также восток и запад: первый стоит слева от севера, второй — справа.

Это сделано для того, чтобы величину азимута можно было отсчитывать непосредственно по северному концу магнитной стрелки. Дело в том, что при работе с горным компасом азимут практически измеряется от исследуемого направления до на­правления на север, а не от севера до этого направления, поэто­му он должен измеряться против хода часовой стрелки. При этом нуль лимба необходимо совместить с исследуемым направ­лением, тогда северный конец магнитной стрелки укажет азимут искомого направления (рис. 4).

3. На игле горного компаса подвешен отвес, которым поль­зуются для определения угла падения пласта. На дне коробки компаса нанесены деления от 0 до 90° в обе стороны.

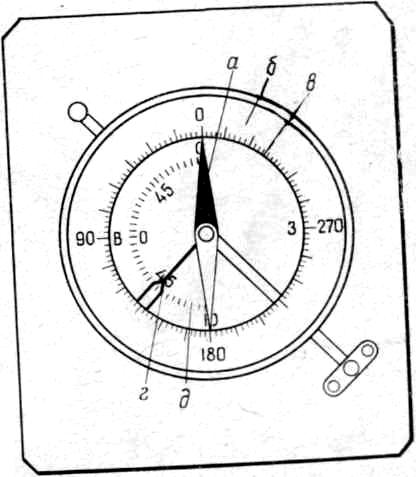

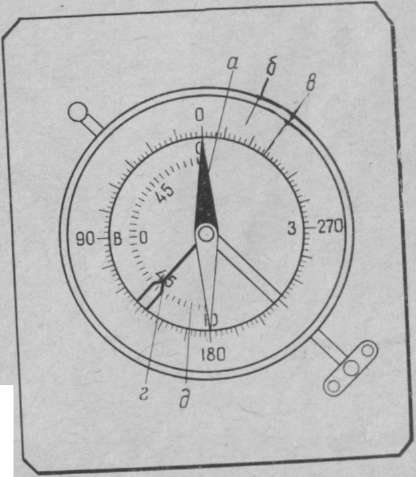

Рис. 2. Горный компас:

а – магнитная стрелка; б – лимб;

в – градуировка на лимбе;

г – отвес; д – градуировка для

определения углов падения.

1.2.1. Определение элементов залегания пласта

В полевых условиях на поверхности пласта нужно найти ли­нию падения, которая является линией наибольшего угла накло­на пласта. Для этого к расчищенной поверхности пласта при­кладывают горный компас длинным ребром (отвесом вниз) и, держа его вертикально, отыскивают такое положение компаса, при котором отвес даст наибольшее показание (отклонение). Тогда длинное ребро, на которое опирается компас, совпадет с линией падения (рис. 5). На поверхности пласта ее прочерчи­вают карандашом или любым острым предметом, а по отвесу отсчитывают угол падения. После этого определяют азимут ли­нии падения. Для этого горный компас кладется на поверхность пласта так, чтобы одно из длинных ребер пластинки совпало с линией падения, а 0° на лимбе (или буква, обозначающая се­вер) был направлен вниз по уклону пласта, по направлению ли­нии падения. Затем приподнимают нижний край пластинки ком­паса до горизонтального положения, освобождают зажим маг­нитной стрелки и по северному концу ее делают отсчет (рис. 5).

В произведенный отсчет нужно ввести поправку на магнит­ное склонение, которое указано на топографической карте. При западном склонении поправка вычитается, при восточном — при­бавляется. Учет магнитного склонения может быть выполнен путем установки на компасе в точке северного значения соответствующего значения градусного лимба. Например: восточное склонение 13°. На компасе против точки, обозначающей север, вращением шкалы лимба против часовой стрелки устанавливаем значение 347°. В дальнейшем поправки на магнитное склонение при работе уже не вносятся.

Запись отсчетов производится в следующем порядке: сначала записывают азимут линии падения, а затем величину угла паде­ния. Например, падение СВ 45°, <25°.

Азимут простирания в полевых условиях обычно не опреде­ляют, так как его легко вычислить, прибавив или отняв от ази­мута падения 90°. Если азимут падения меньше 90°, то эту цифру нужно прибавить к величине азимута падения, если боль­ше — вычесть. Полная запись элементов залегания следующая: простирание (Пр.) ЮВ 135°, падение (Пд.) СВ 45°, <25°.

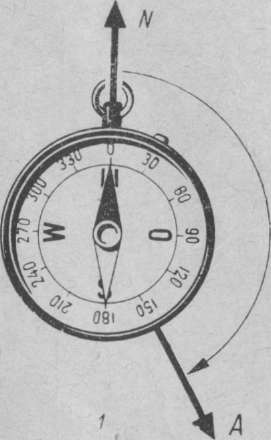

Рис. 3. Измерение азимута обычным компасом.

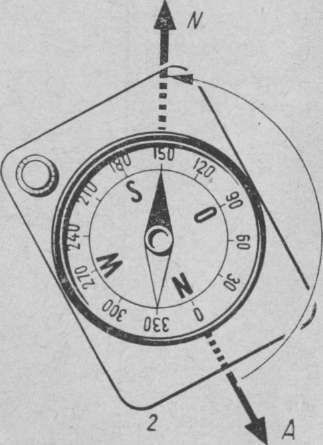

Рис. 4. Измерение азимута горным компасом.

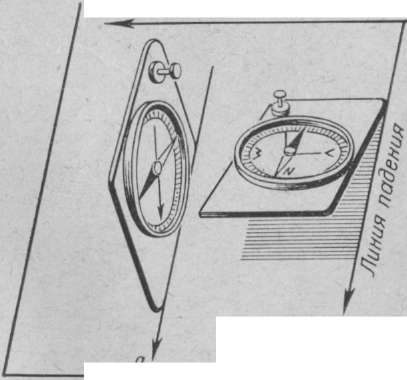

Рис. 5. Определение падения пласта.
