Список использованной литературы
1. Ажгирей, Г.Д. Структурная геология / Г.Д. Ажгирей. – М.: Изд. Московского университета, 1956. – 493 с.
2. Апродов, В.А. Геологическое картирование. / В.А. Апродов. – М.: Госгеолиздат, 1952. – 372 с.
3. Атлас схематических геологических и бланковых карт / Под ред. М.М. Москвина. – М.: Изд. Московского университета, 1976. – 46 с.
4. Барская, В.Ф. Практические работы по общей геологии. / В.Ф. Барская, Г.И. Рычагов. – М.: Изд. Просвещение, 1971. – 160 с.
5. Буялов, Н.И. Структурная и полевая геология / Н.И. Буялов. –
Изд. 2-е, перераб. – М.: Гостоптехиздат, 1956. – 392 с.
6. Лахи, Фредерик Х. Полевая геология: в 2 т. / Фредерик Х. Лахи. – М.: Мир, 1966. – 1032 с.
7. Лебедева, Н.Б. Пособие к практическим занятиям по общей геологии. / Н.Б. Лебедева. – М.:МГУ, 1986. – 229 с.
8. Лыткин, В.А. Геологическая практика: учебно-методическое пособие. В 2 ч. Ч.1 / В.А. Лыткин, Ю.Н. Нерадовский. – Апатиты: Изд. КФ ПетрГУ, 2010. – 78с.
9. Милановский, Е.В. Геологические карты (их чтение и построение). / Е.В. Милановский. – М.: Геолразведиздат, 1933. – 132 с.
10. Павлинов, В.Н. Пособие к лабораторным занятиям по курсу общей геологии. / В.Н. Павлинов, Д.С. Кизельватер, К.М. Мельникова. – М.: Недра, 1970. – 192 с.
11. Петров, В.П. Первые опыты полевой геологии: учеб.-метод. пособие / В.П. Петров. – Апатиты: Изд. КФ ПетрГУ, 2002. – 28 с.
ПРИЛОЖЕНИЕ I

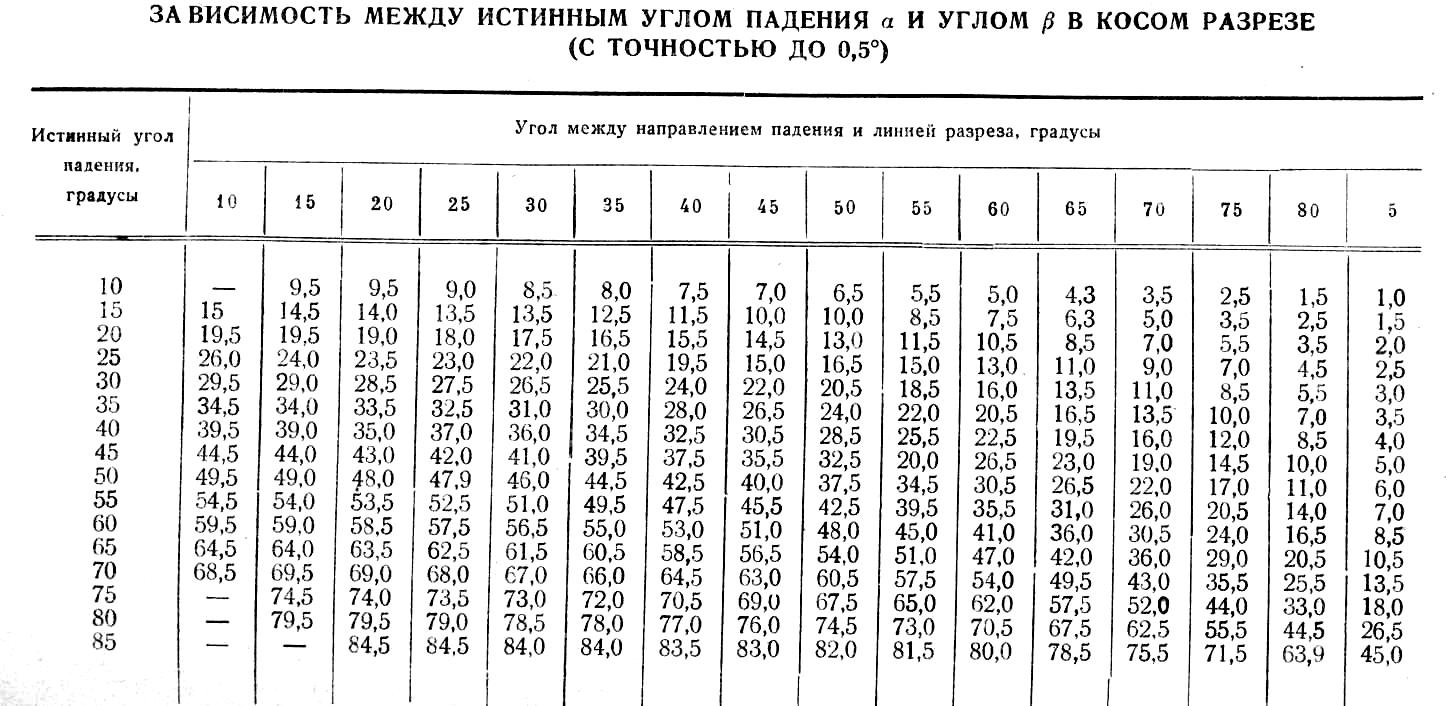

Пример. Истинный угол падения пласта 15°, угол между направлением падения пласта и линией разреза 30°. Необходимо определить угол наклона пласта на разрезе. Слева в вертикальной шкале находим угол 15° и идем далее в горизонтальном направлении до пересечения с вертикальной шкалой, соответствующей 30о. В месте пересечения получим угол наклона пласта 13.5о [2].

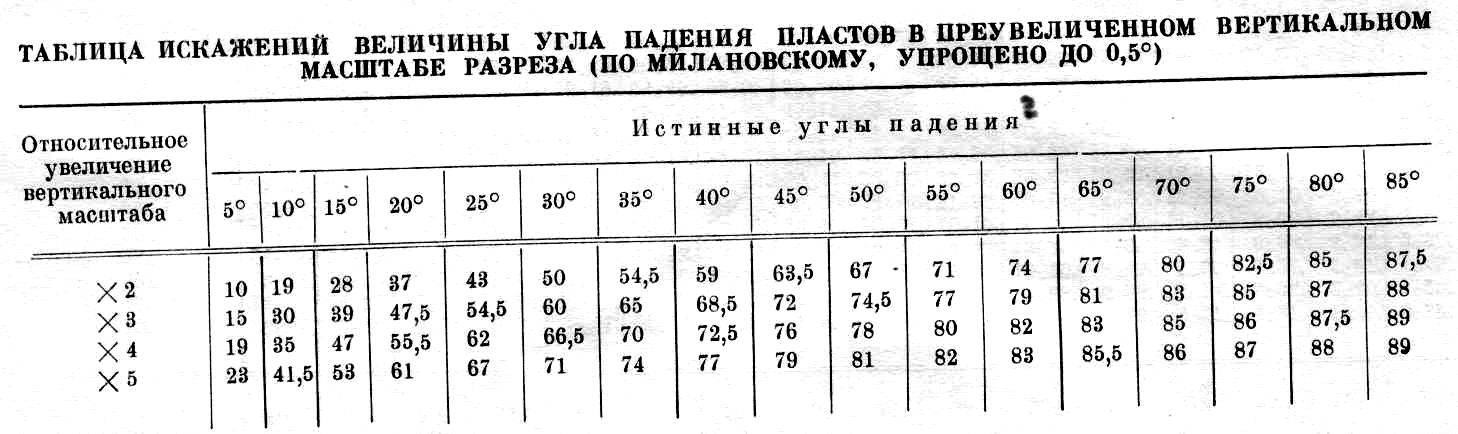

ПРИЛОЖЕНИЕ II
ПРИЛОЖЕНИЕ III
В данном приложении приводится 30 схематических геологических карт различного, в основном крупного, масштаба, на которых геологические тела и их взаимоотношения показаны в геометрически простых формах. На этих картах сохраняются, как правило, мощности слоев и элементы их залегания без изменения по всей площади. Тектонические контакты, поверхности напластования, поверхности пластовых интрузивных тел и даек уподобляются простым плоскостям.
Карты предназначаются для выполнения различных упражнений: построения профилей и выходов пластов на поверхность, определения элементов залегания и мощности слоев, построения структурных карт и пр.
В разделе «СОДЕРЖАНИЕ СХЕМАТИЧЕСКИХ ГЕОЛОГИЧЕСКИХ КАРТ» приводятся задания к каждой карте, краткое геолого-структурное и тектоническое описание территории планшета и формулируются требования, которые необходимо выполнить по каждому конкретному заданию.
Используя примеры, рекомендации и советы, приведенные в теоретических разделах пособия, каждый из выполняющих задание сможет успешно ответить на все поставленные вопросы. Завершив правильные построения, необходимо составить подробное и последовательное описание всех выполненных операций и приложить его к расчетно-графической части работы.
В окончательном виде расчетно-графические работы оформляется в соответствии со стандартными требованиями к ним.

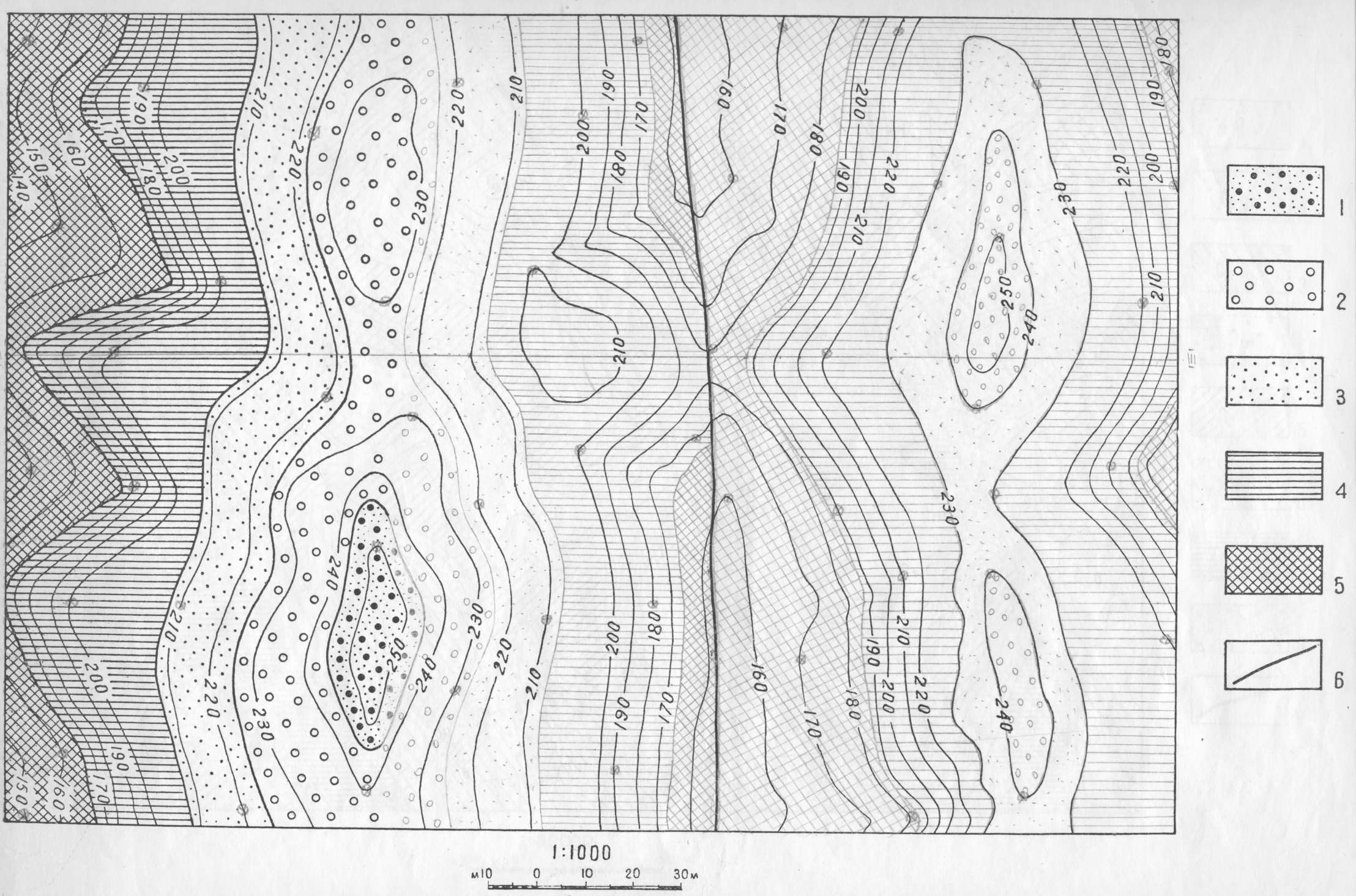

Карта 1. 1 — пески с галькой; 2 —галечники; 3 — пески; 4 — базальты; 5 — известняки; 6 — сброс,
восточное крыло поднято на 20 м.

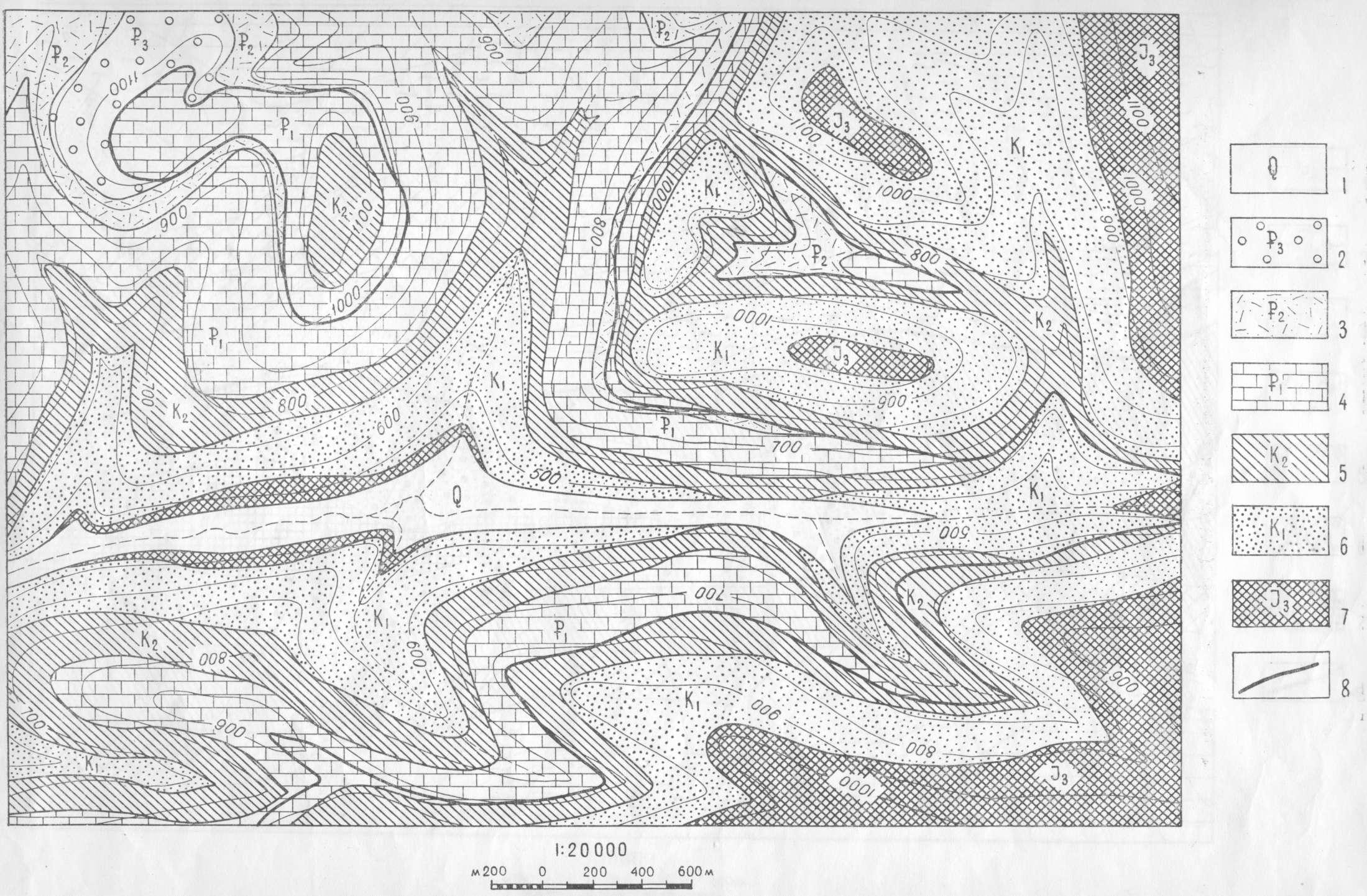

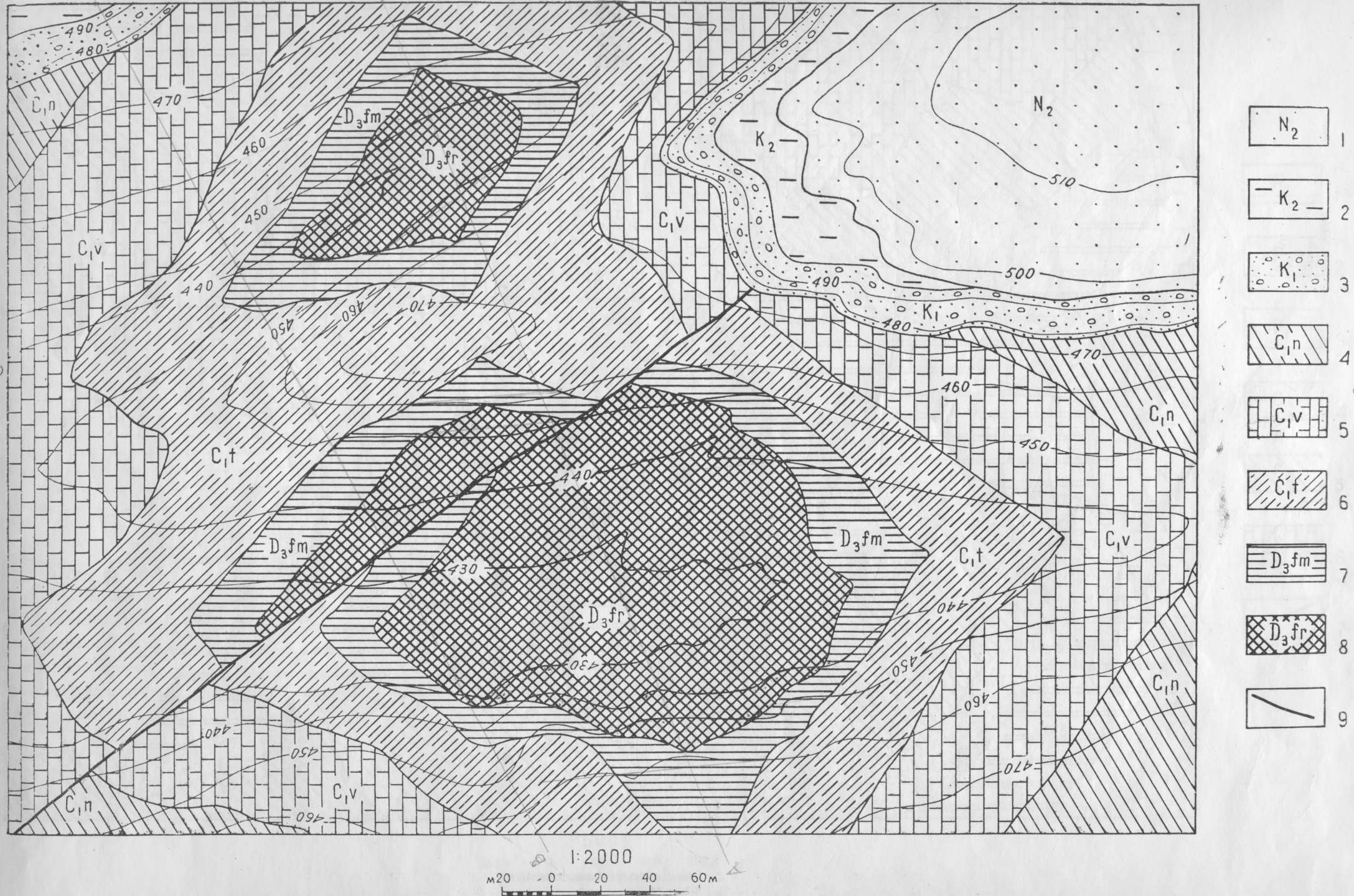

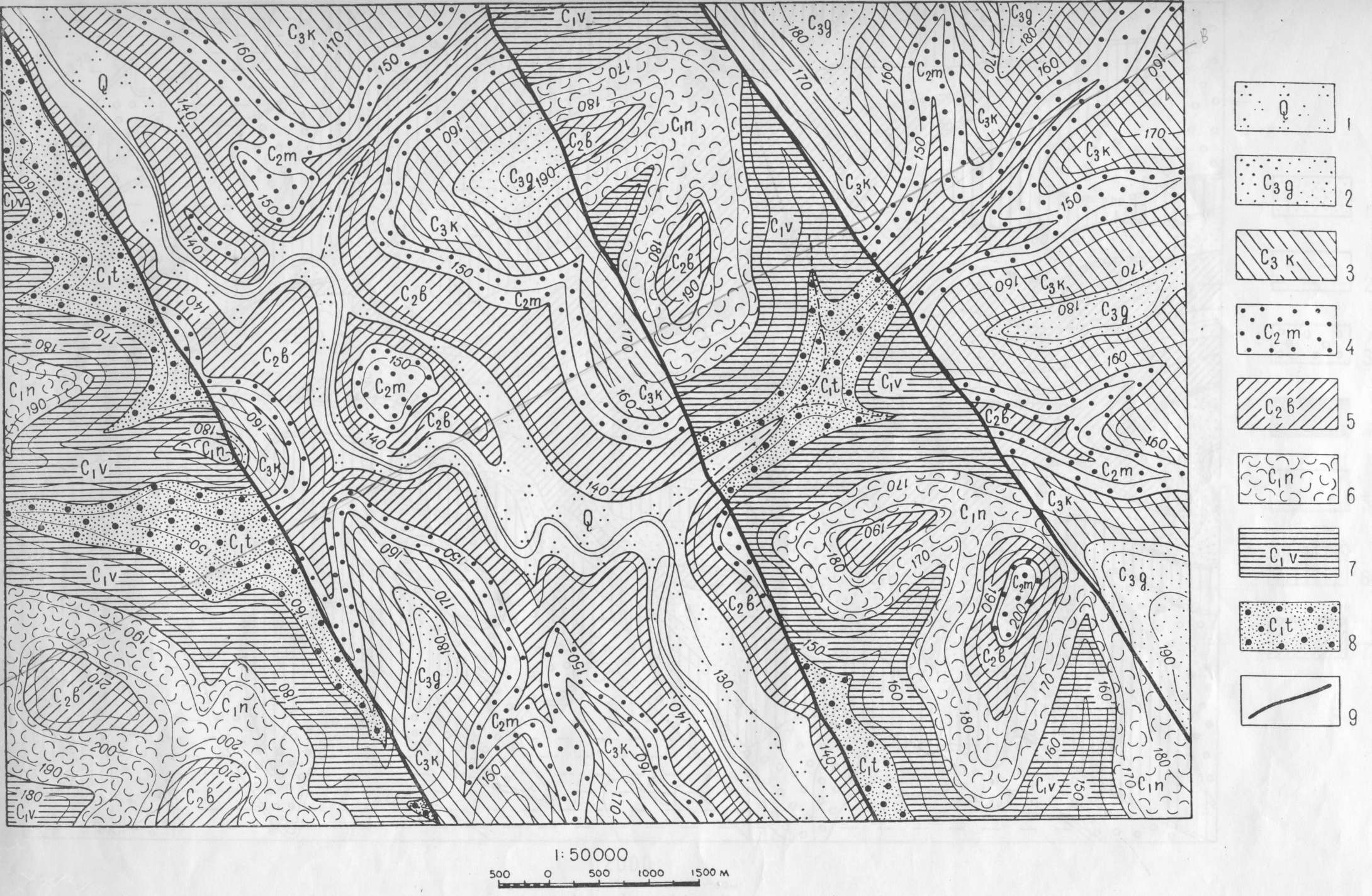

Карта 2. 1 — аллювиальные пески и суглинки; 2 — известковистые песчаники; 3 — известняки; 4 — песчаники;
5 — песчанистые глины; 6 — опоки; 7 — глины; 8 — гравелиты и песчаники; 9 — разрывные нарушения.

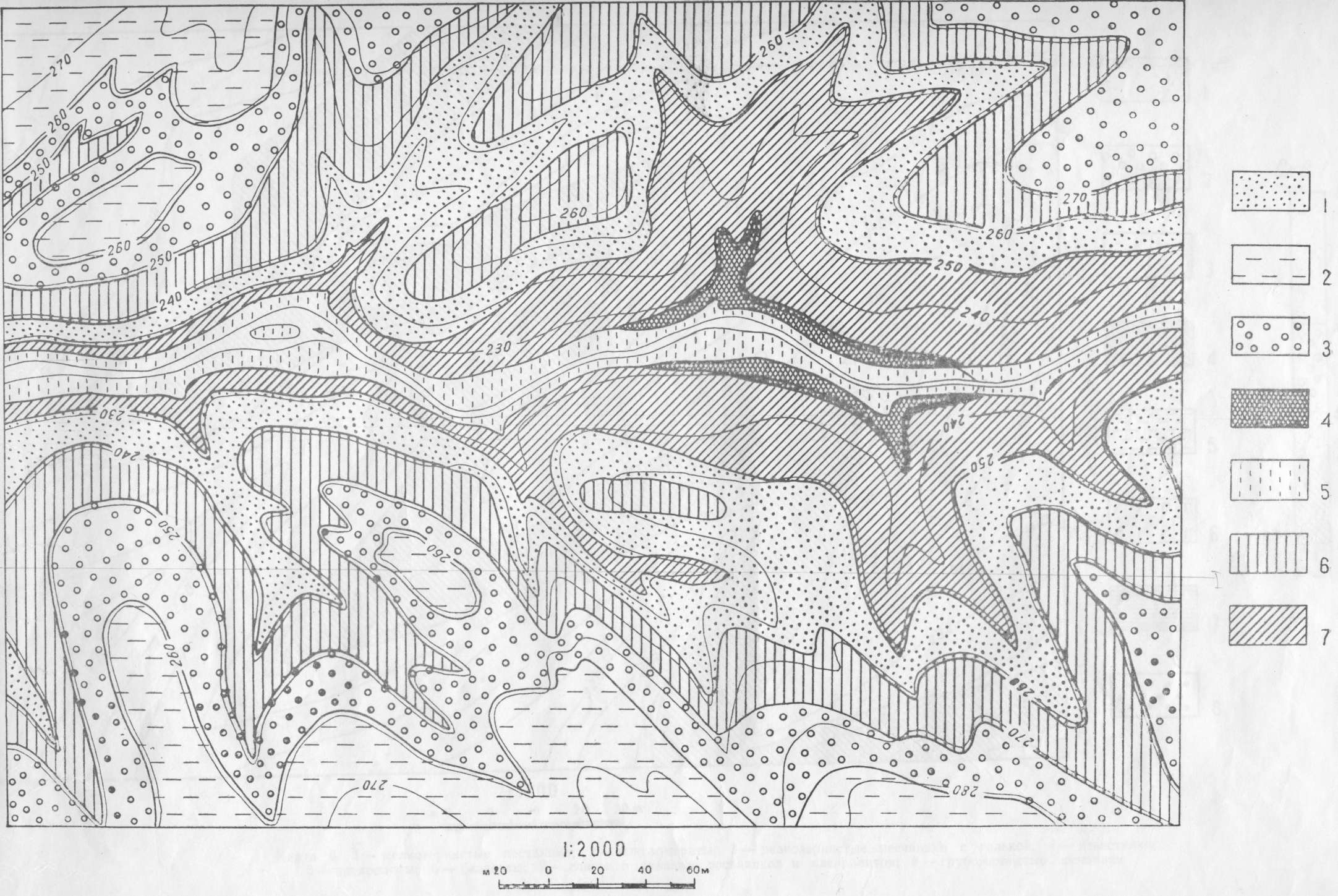

Карта 3. 1 — глауконитовые пески с линзами глин; 2 — супеси и суглинки с дресвой; 3 — галечники с линзами суглинков;
4 — органогенные известняки; 5 — аллювиальные пески и супеси с галькой; 6 — глины с прослоями песков; 7 — пелитоморфные
известняки. Нормальная последовательность знаков в легенде не сохранена.

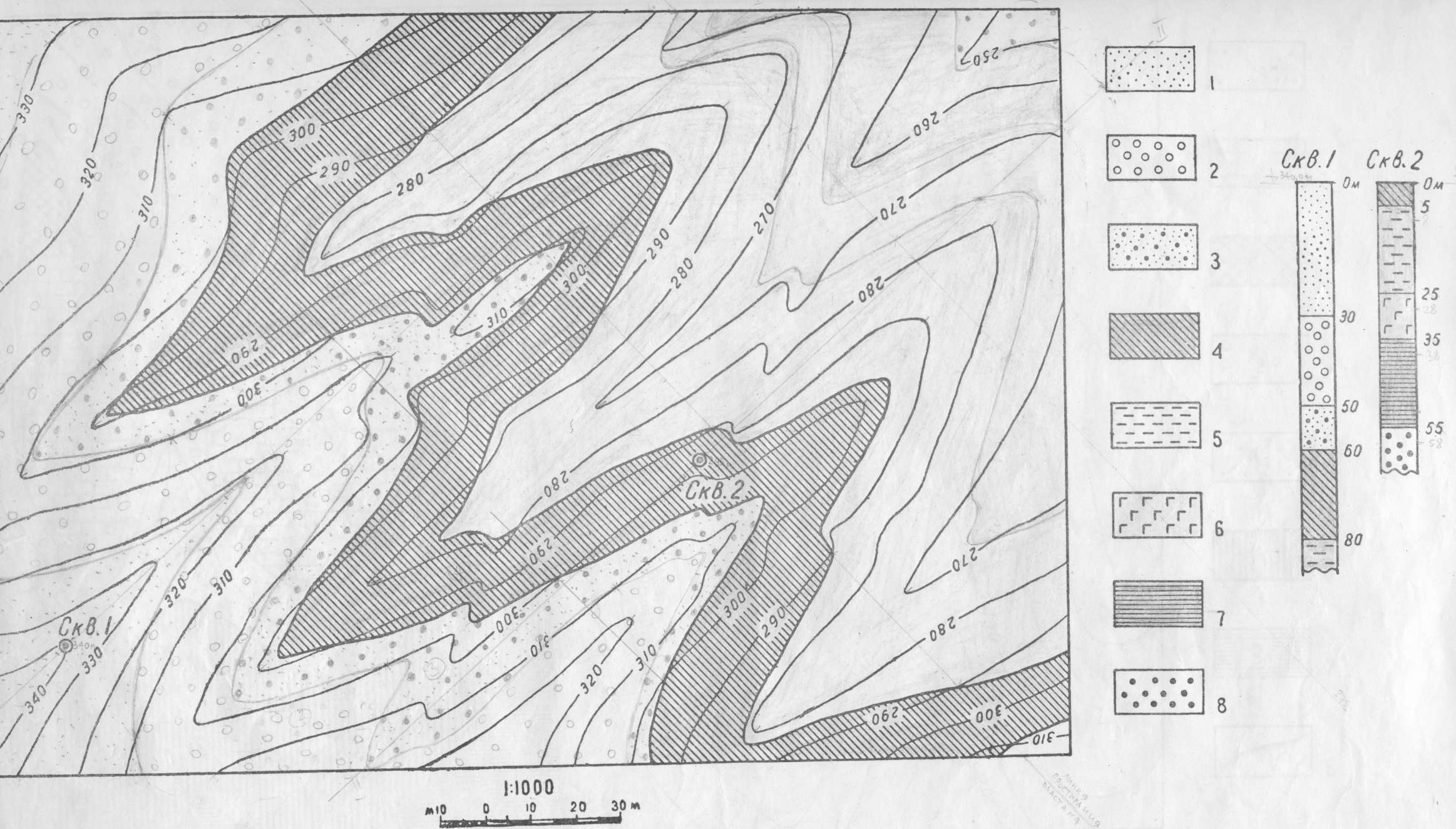

Карта 4. 1 — мелкозернистые песчаники; 2 — конгломераты; 3 — разнозернистые песчаники с галькой; 4 — известняки;
5 — алевролиты; 6 — базальты; 7 — глины с линзами песчаников и алевролитов; 8 — грубозернистые песчаники.

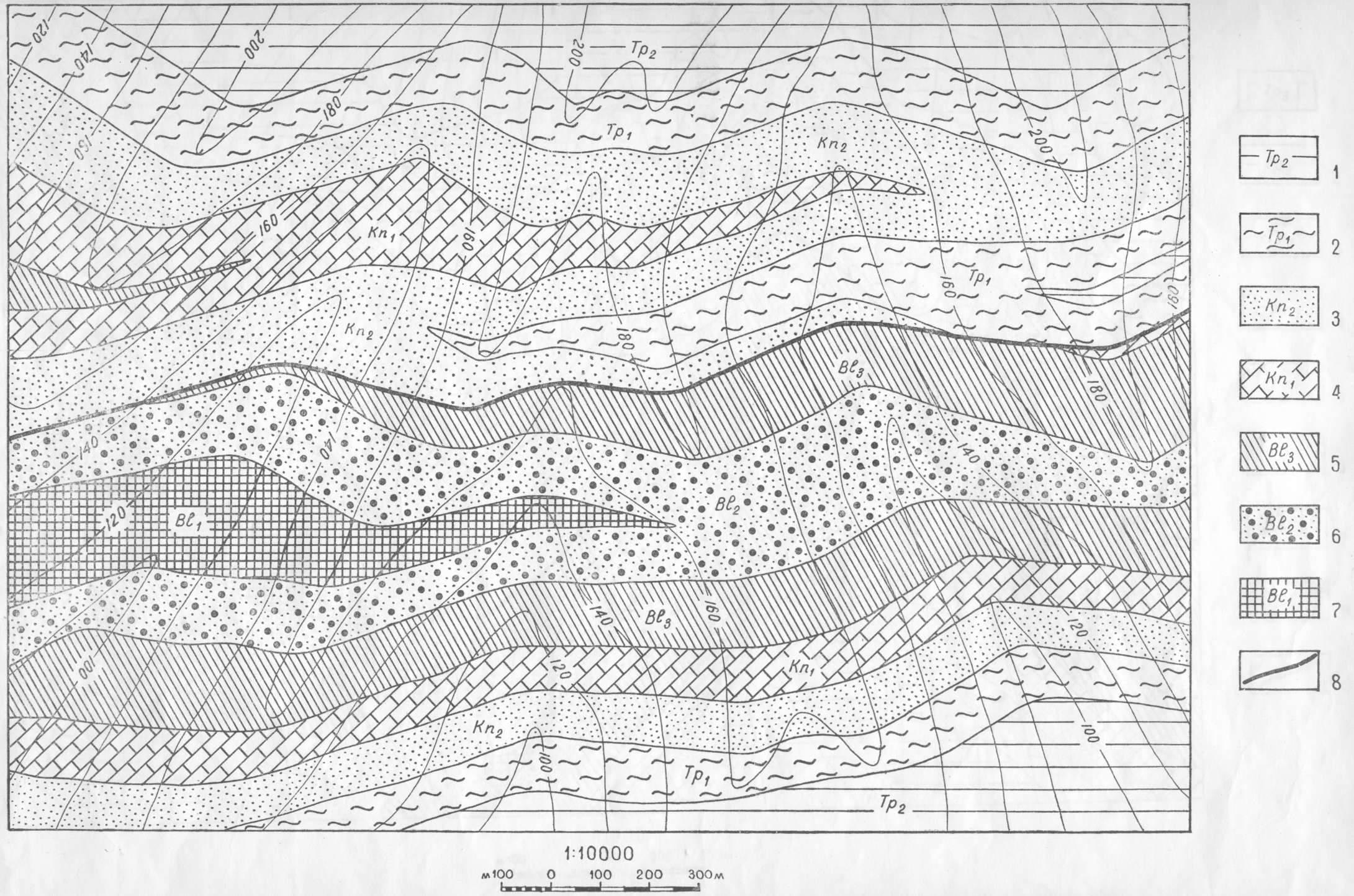

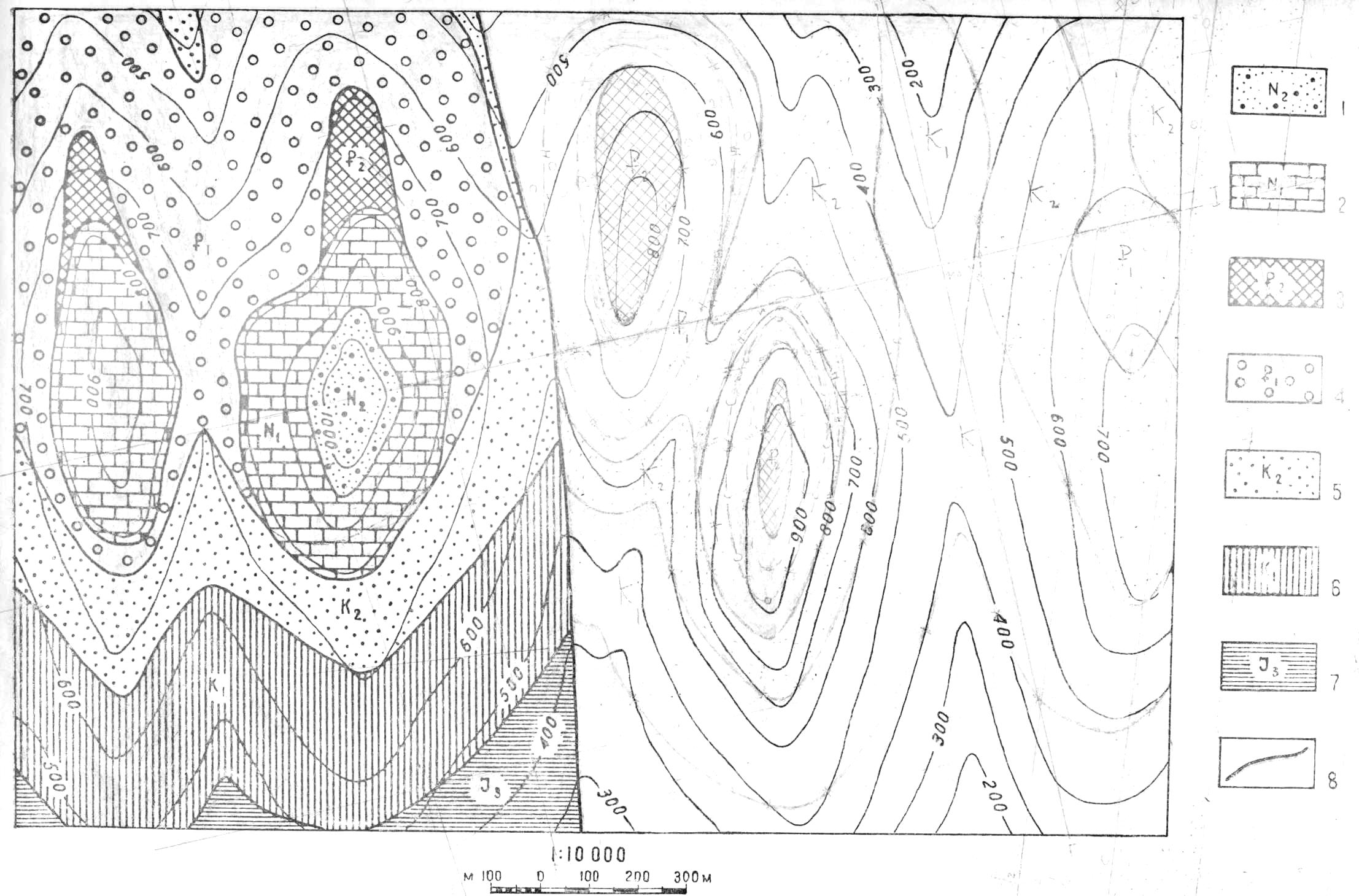

Карта 5. 1. — пески с галькой; 2. — известняки; 3 — базальты; 4 — грубозернистые песчаники; 5 — мелкозернистые
песчаники; 6. — глины и алевролиты; 7 — песчаники, алевролиты и аргиллиты; 8 — взброс, восточное крыло опущено на 100м.

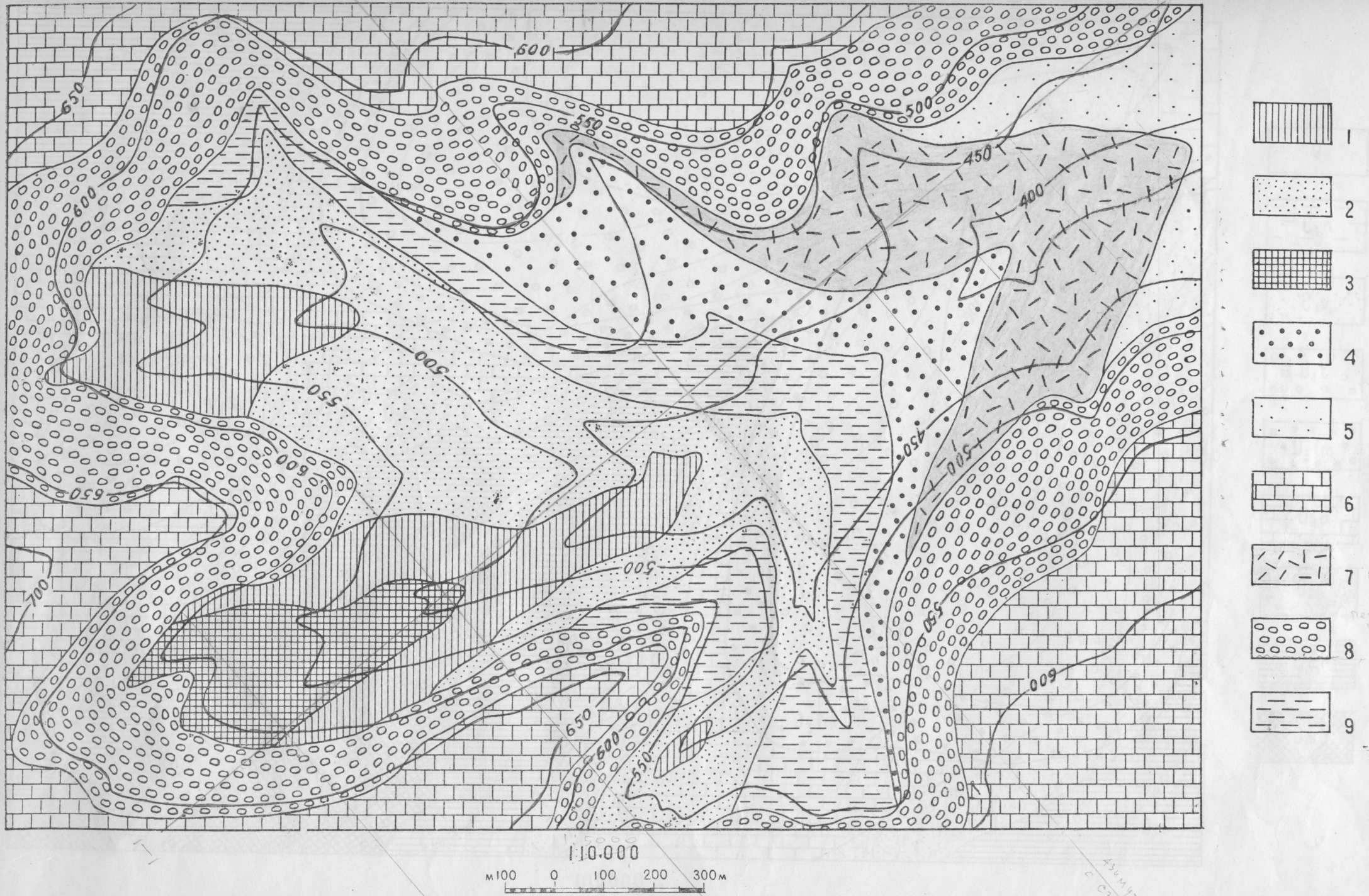

Карта 6. 1 — песчанистые мергели; 2 — известковистые песчаники; 3 — темно-серые доломиты; 4 — туфы липаритового состава;
5 — тонкослоистые туфопесчаники; 6 — органогенно-детритовые известняки; 7 — липариты; 8 — конгломераты; 9 — аргиллиты и
алевролиты. Нормальиая последовательность знаков в легенде не сохранена.

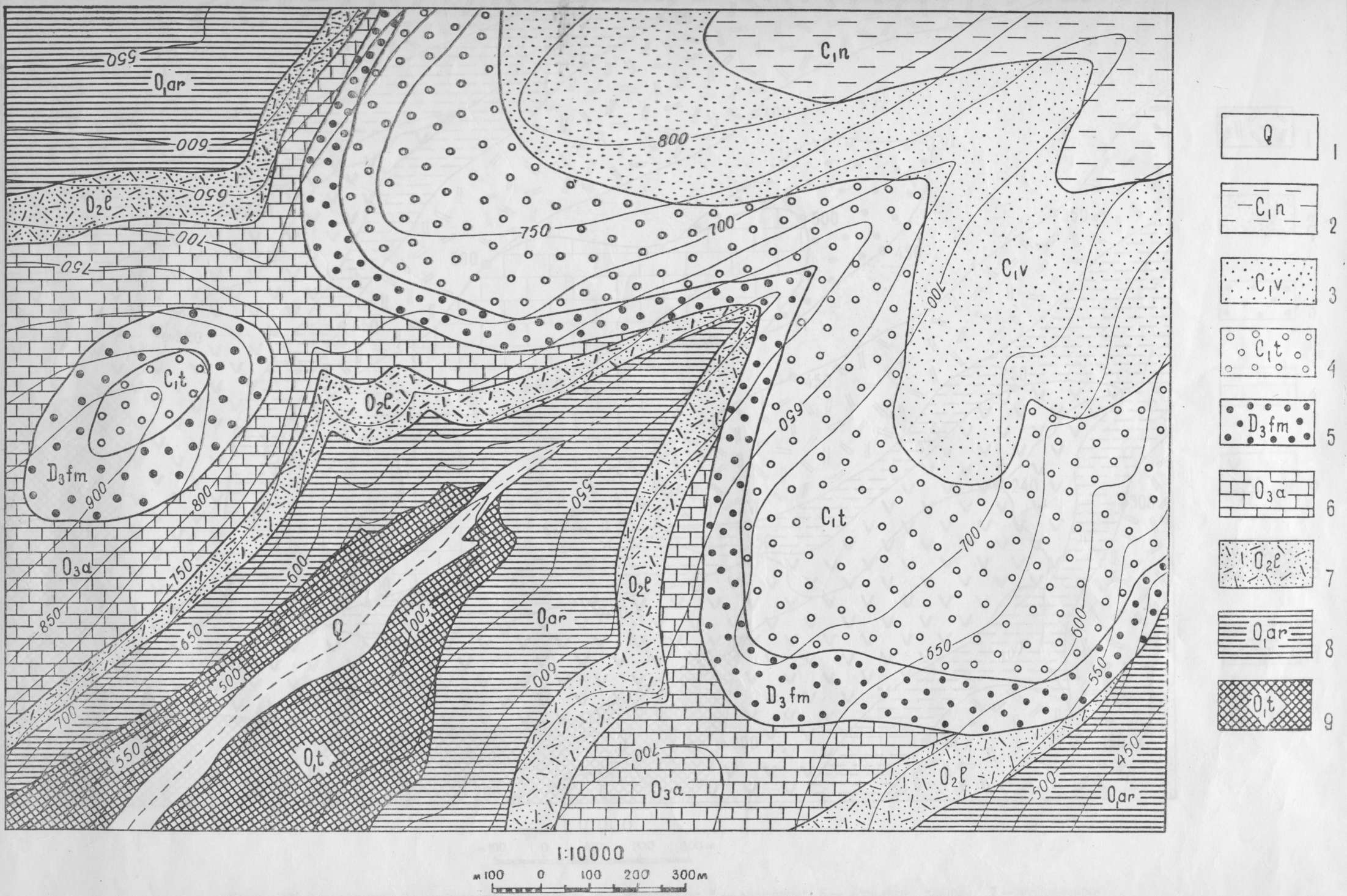

Карта 7. 1 — галечники и пески; 2 — алевролиты и аргиллиты; 3 — мелкозернистые песчаники; 4 — крупнозернистые пудинговые песчаники и галечники; 5 — валунные конгломераты; 6 — известняки; 7 — литокластические туфы липаритового состава; 8 — андезит-базальты; 9 — кремнистые сланцы.

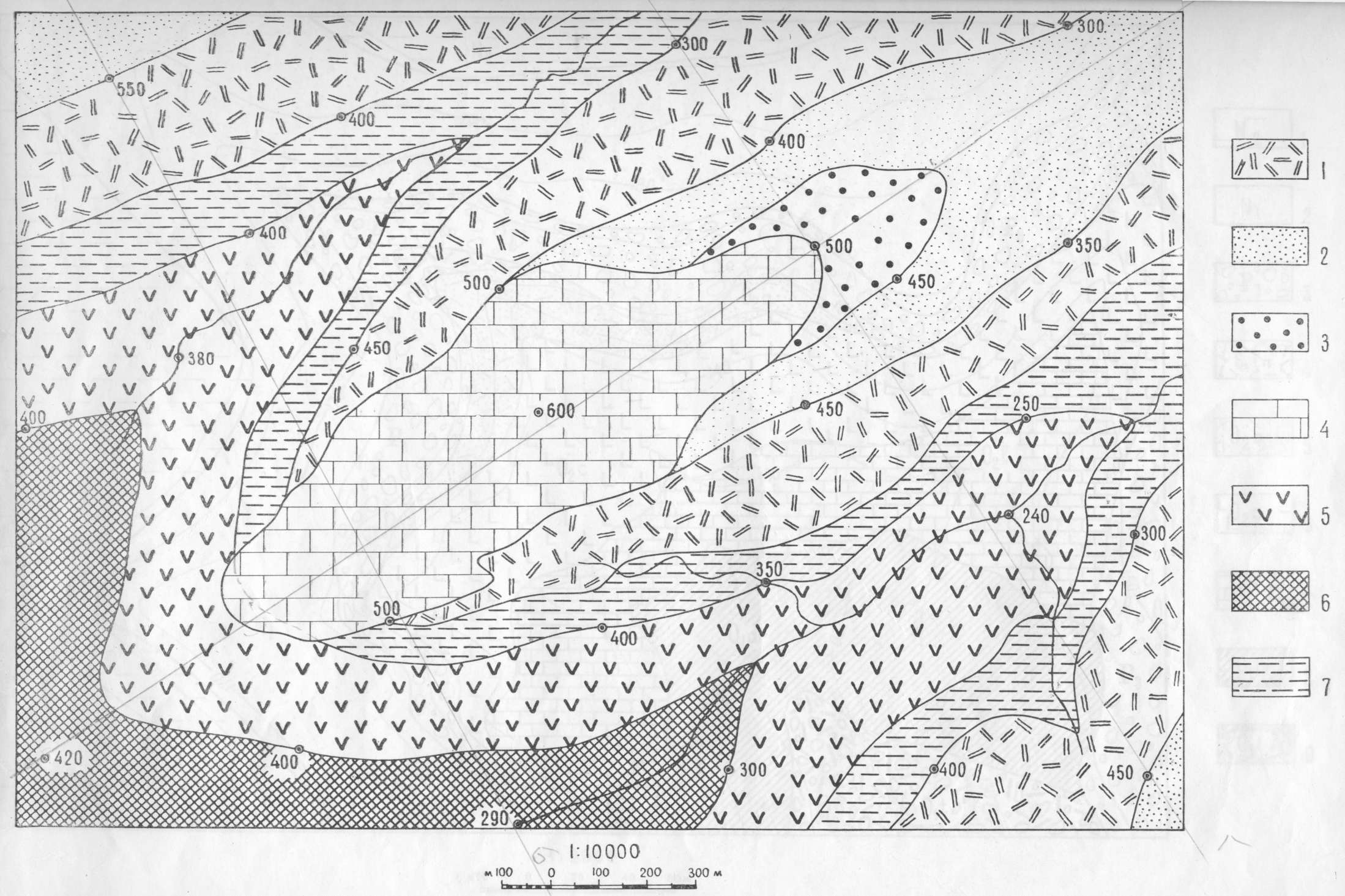

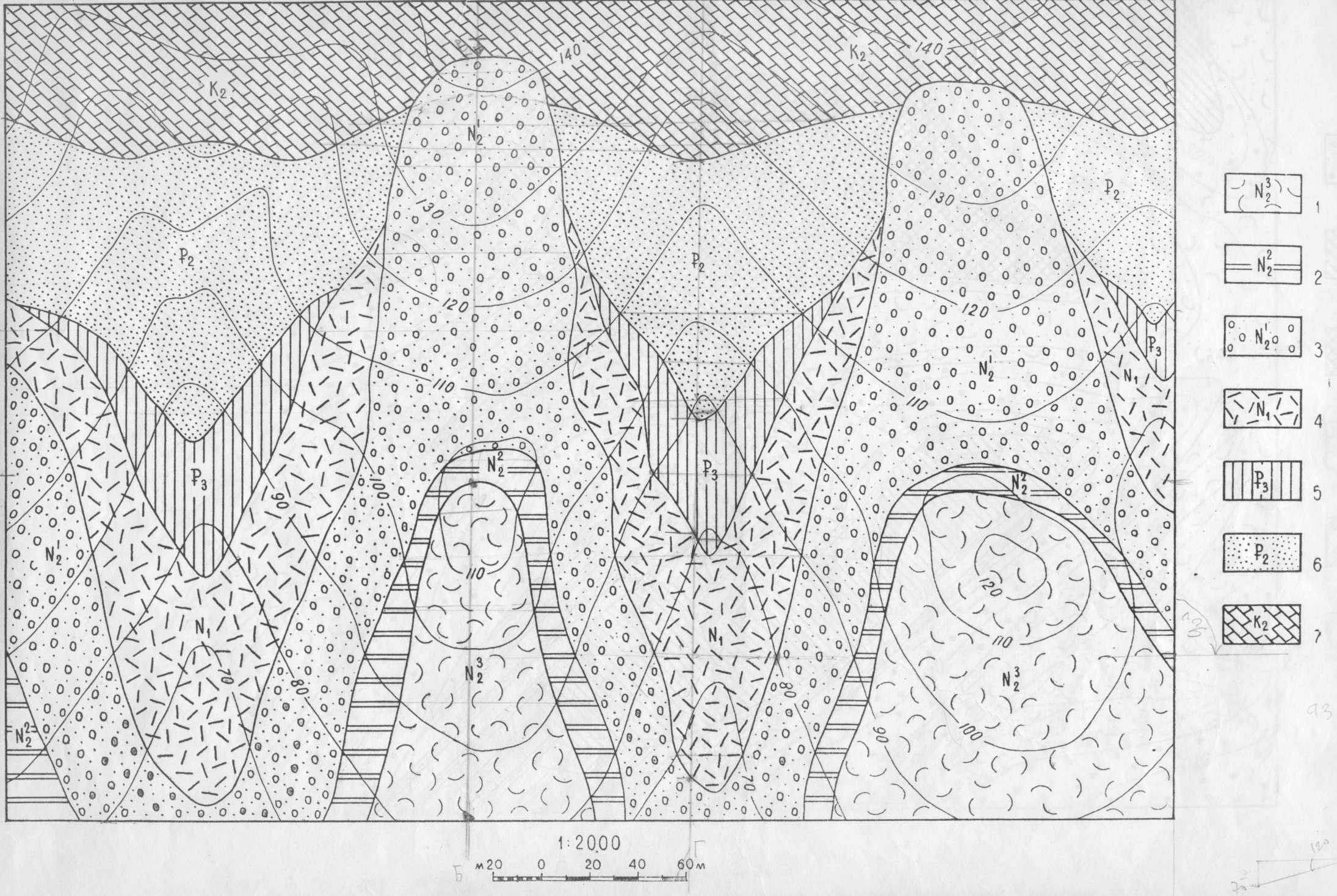

Карта 8. 1 — дациты; 2 — песчаники; 3 — пески; 4 — известняки; 5 — андезиты; 6 — аспидные сланцы;
7 — туфоалевролиты. Нормальная последовательность знаков в легенде не сохранена.

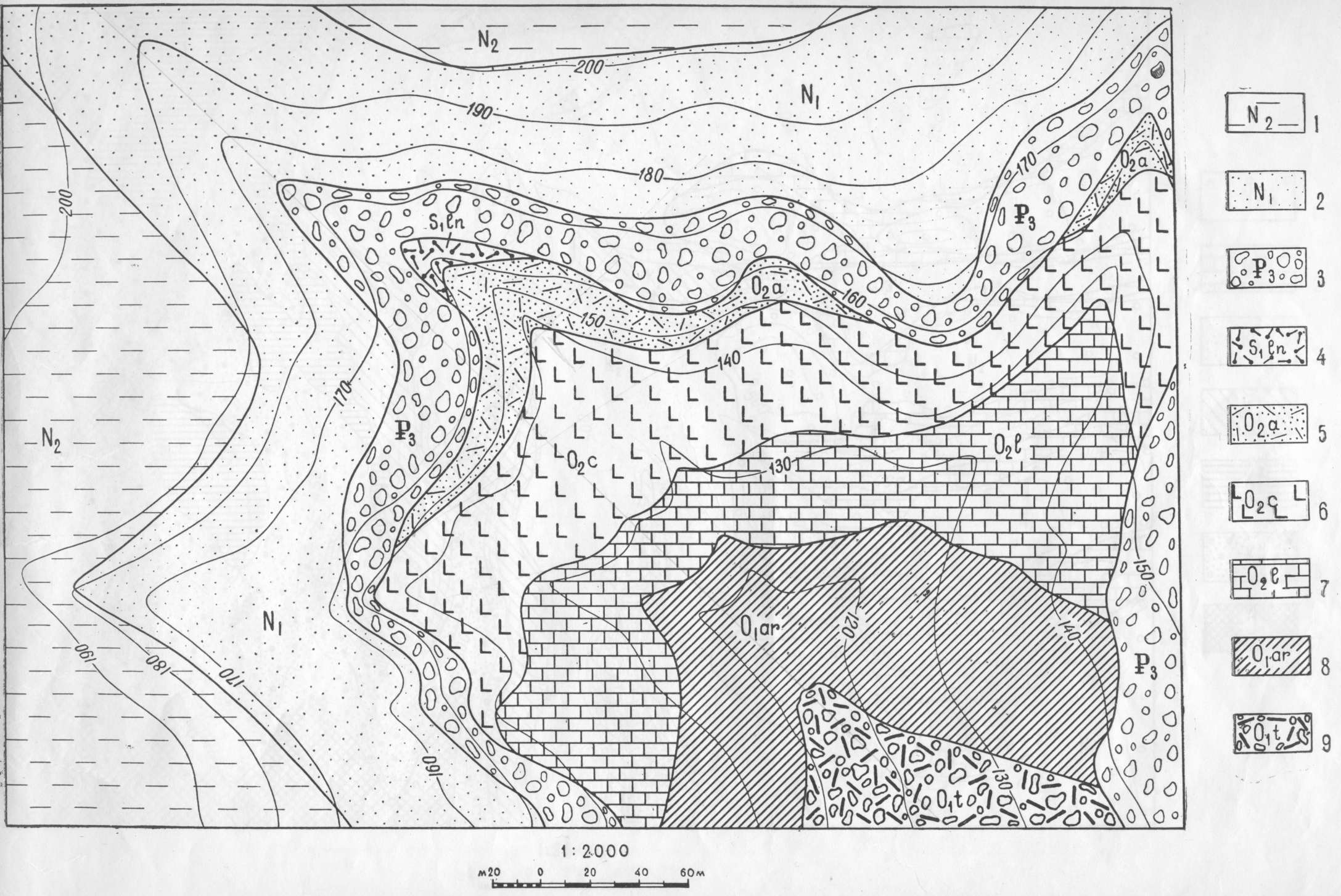

Карта 9. 1 — глины; 2 — известковистые песчаники; 3 — конгломераты; 4 — липариты; 5 — туфопесчаники; 6 — базальты; 7 — известняки;
8 — песчаники, алевролиты; 9 — туфоконгломераты.

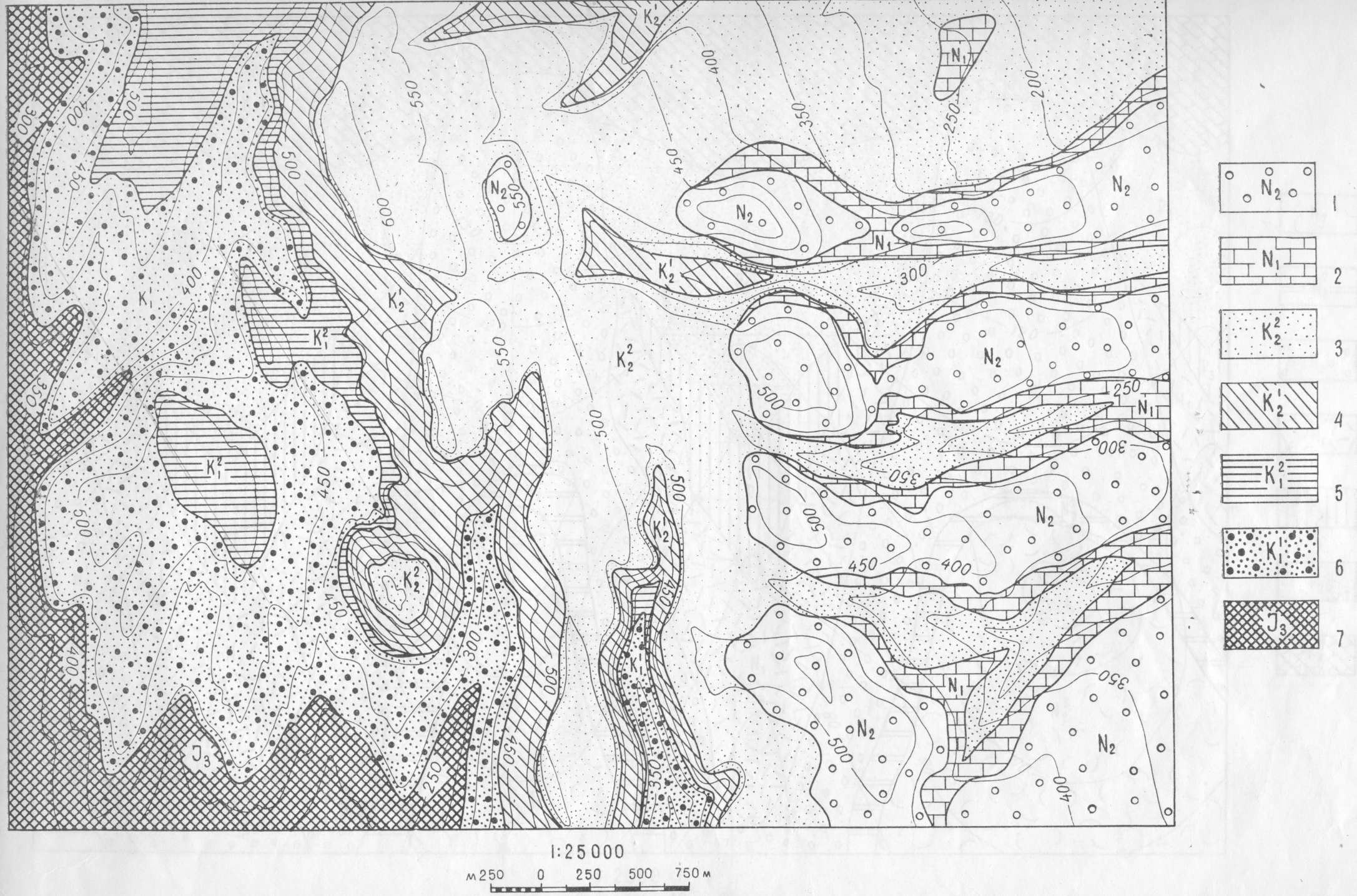

Карта 10. 1 — известковистые песчаники; 2 — пелитоморфные известняки; 3 — криноидные известняки; 4 — мергели;
5 — литотамниевые известняки; 6 — песчанистые мергели; 7 — глауконитовые песчаники.
Карта 11. 1— трепелы; 2 — песчанистые мягкие мергели; 3 — кварцевые песчаники; 4 — туфогенные
песчаники; 5 — известковистые глины; 6 — глауконитовые пески; 7 — глауконитовые мергели.
Карта 12. 1 — песчаники; 2 — мергели; 3 — доломиты; 4 — известняки; 5 — глины; 6 — опоки.
Нормальная последовательность знаков в легенде не сохранена.

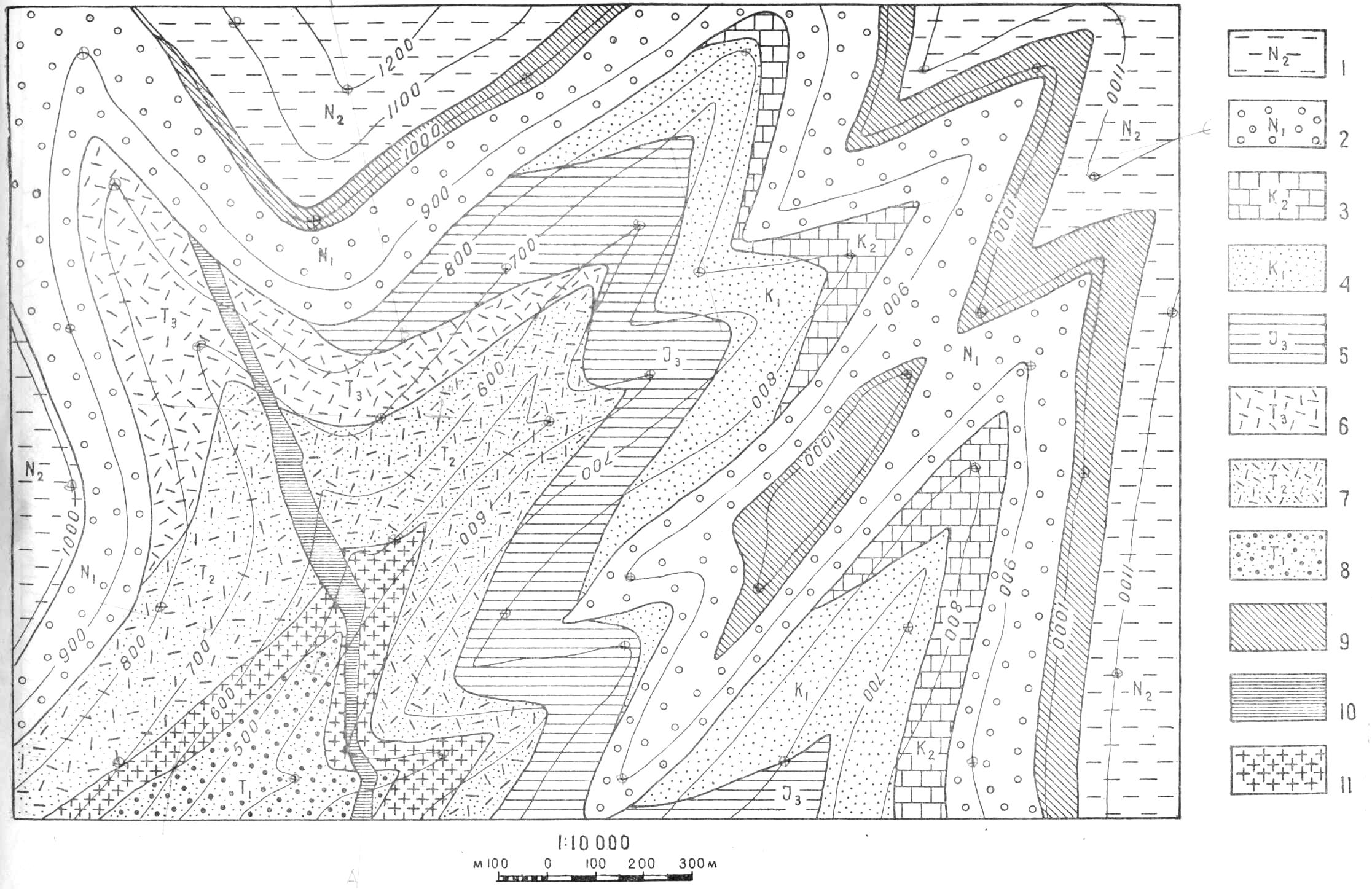

Карта 13. 1 — глины; 2 — пески и галечники; 3 — известняки; 4 — песчаники; 5 — аргиллиты; 6 — липариты; 7 — туфы
липаритового состава; 8 — песчаники и алевролиты; 9 — диабазы; 10 — диорит-порфириты; 11 — сиенит-порфиры.
Карта 14. 1 — опоки; 2 — алевролиты; 3 —песчаники; 4 — гравелиты и конгломераты; 5 — туфопесчаники; 6 — андезиты;
7 — песчаники и алевролиты; 8 — туфы липаритового состава; 9 — песчаники и конгломераты; 10 — разрывное нарушение.

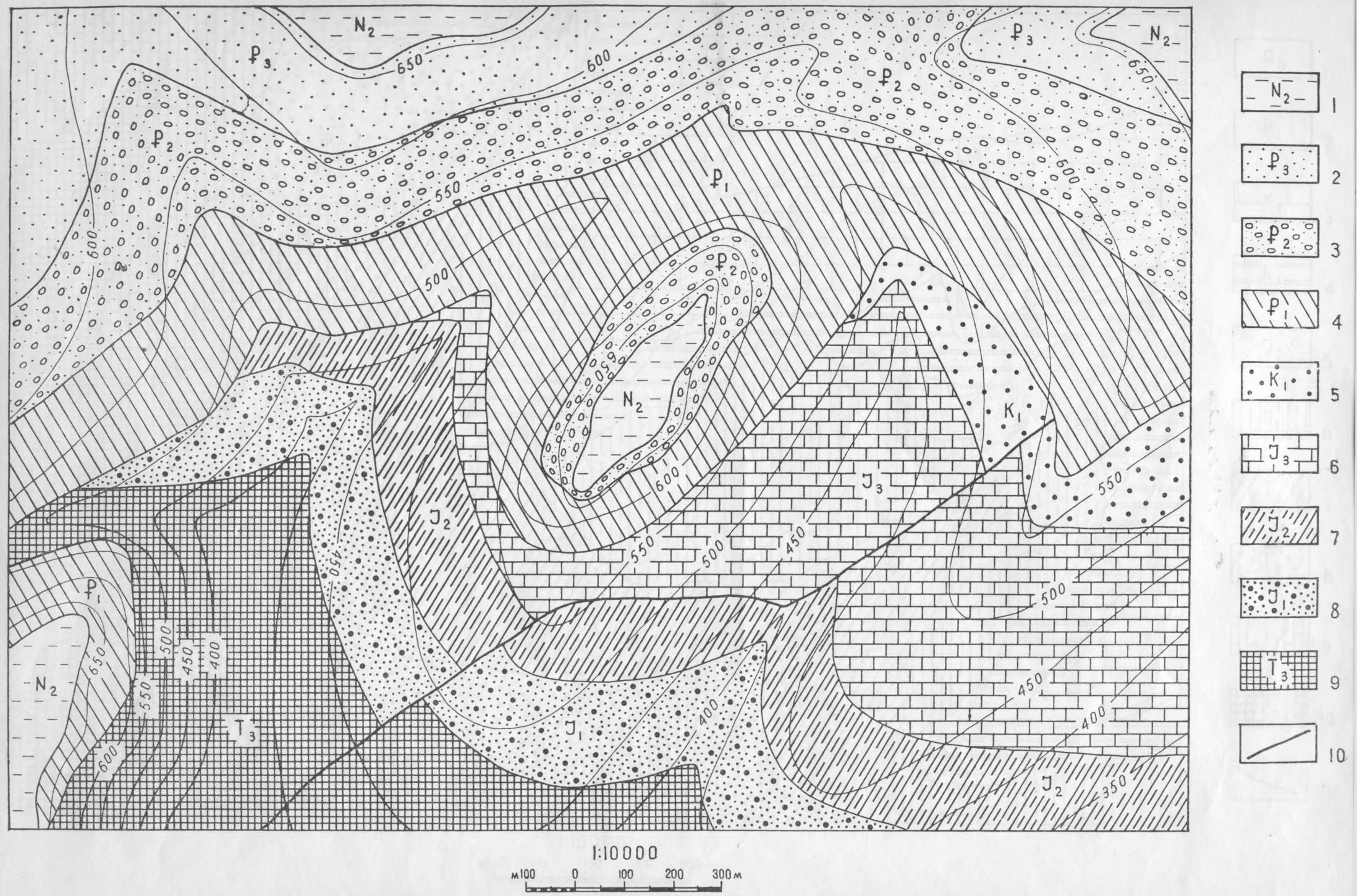

Карта 15. 1 — песчанистые глины; 2 — пески; 3 —галечники; 4 —мергели; 5 —песчаники; 6 — пелитоморфные известняки;
7 —алевролиты с прослоями глин; 8 —гравелиты и грубозернистые песчаники; 9 — туфопесчаники;
10 —разрывное нарушение.

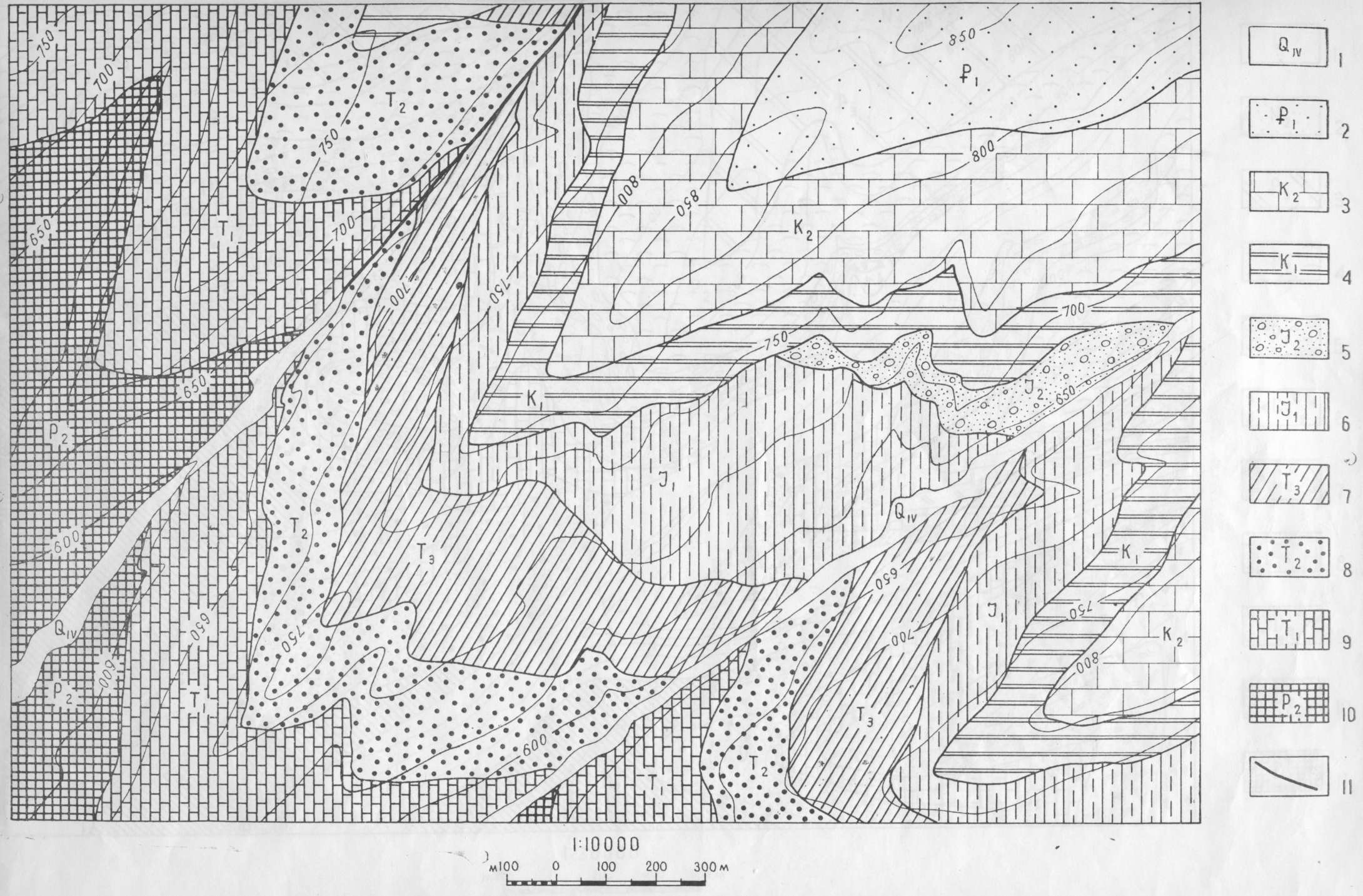

Карта 16. 1 — пески, галечники; 2 — глины, суглинки, пески; 3 — мергели с прослоями глин; 4 — глауконитовые пески,
галечники; 5 — детритусовые известняки, известковистые песчаники; 6 — темно-серые плотные глины; 7 — зеленовато-
серые алевролиты с прослоями мергелей; 8 — известковистые песчаники; 9 — криноидные известняки; 10 — битуминозные
известняки, доломиты; 11 — разрывные нарушения.

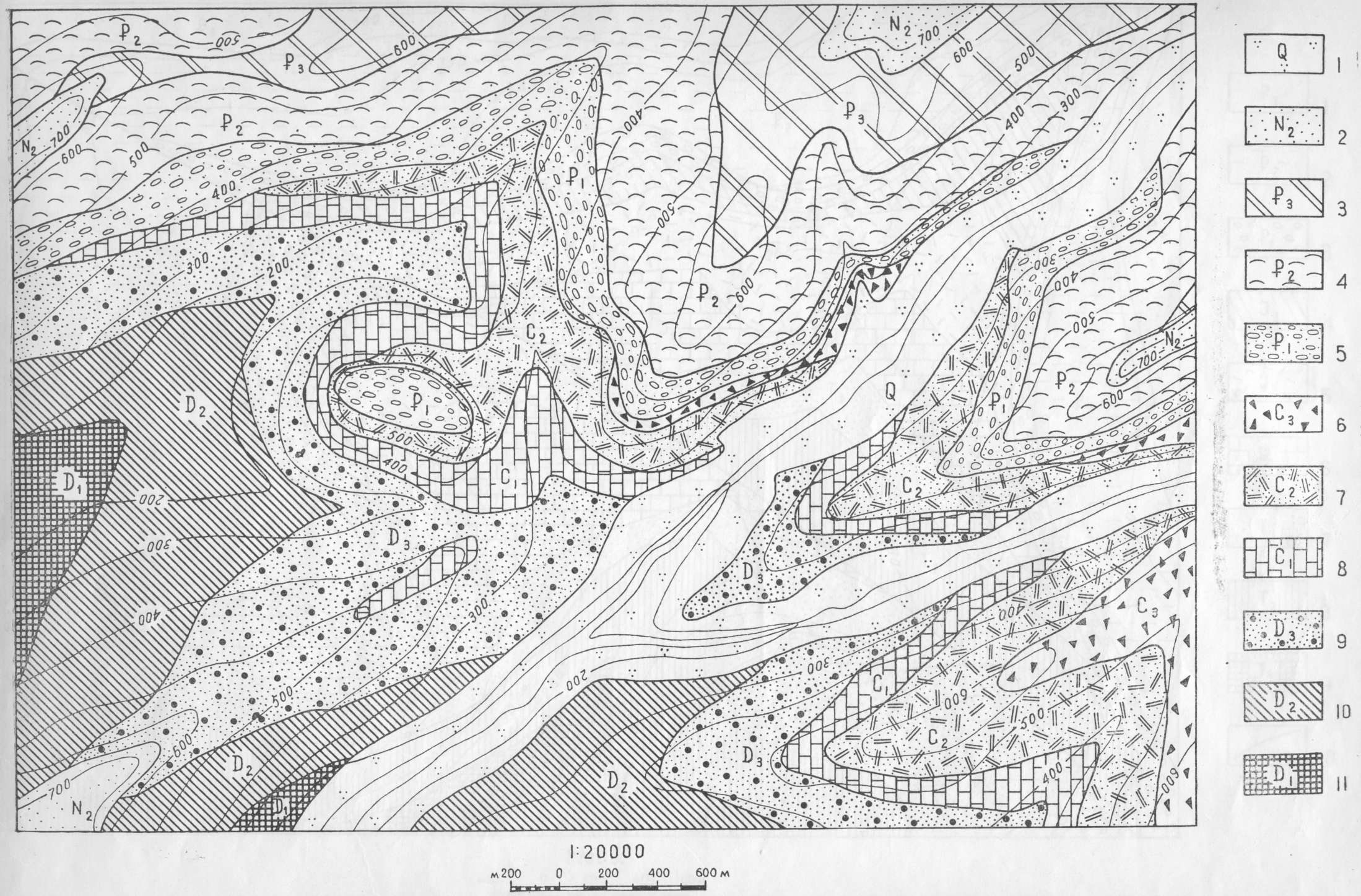

Карта 17. 1 — пески и галечники; 2 — олигомиктовые пески; 3 — мергели; 4 — песчанистые глины; 5 — рыхлые конгломераты;
6 — известняковые брекчии; 7 — кристаллокластические туфы липарит-дацитового состава; 8 — известняки; 9 — песчаники и
гравелиты; 10 — туфопесчаники и туфоалевролиты; 11— кремнистые сланцы.
Карта 18. 1 — глинистые пески; 2 — серые глины; 3 — конгломераты; 4 — туфопесчаники; 5 — туфы липаритовогосостава;
6 — криноидные известняки; 7 — мелкозернистые песчаники с прослоями мергелей; 8 — известковистые глины;
9 — глауконитовые песчаники; 10 — разрывное нарушение.
Карта 19. 1 — аллювиальные отложения; 2 — известковистые песчаники; 3 — глинистые известняки; 4 — глауконитовые
песчаники; 5 — аргиллиты; 6 — известковистые алевролиты; 7 — мергели; 8 — углистые алевролиты; 9 — алевролиты с
прослоями песчаников; 10 — туфопесчаники; 11 — диабазы; 12 — разрывное нарушение.

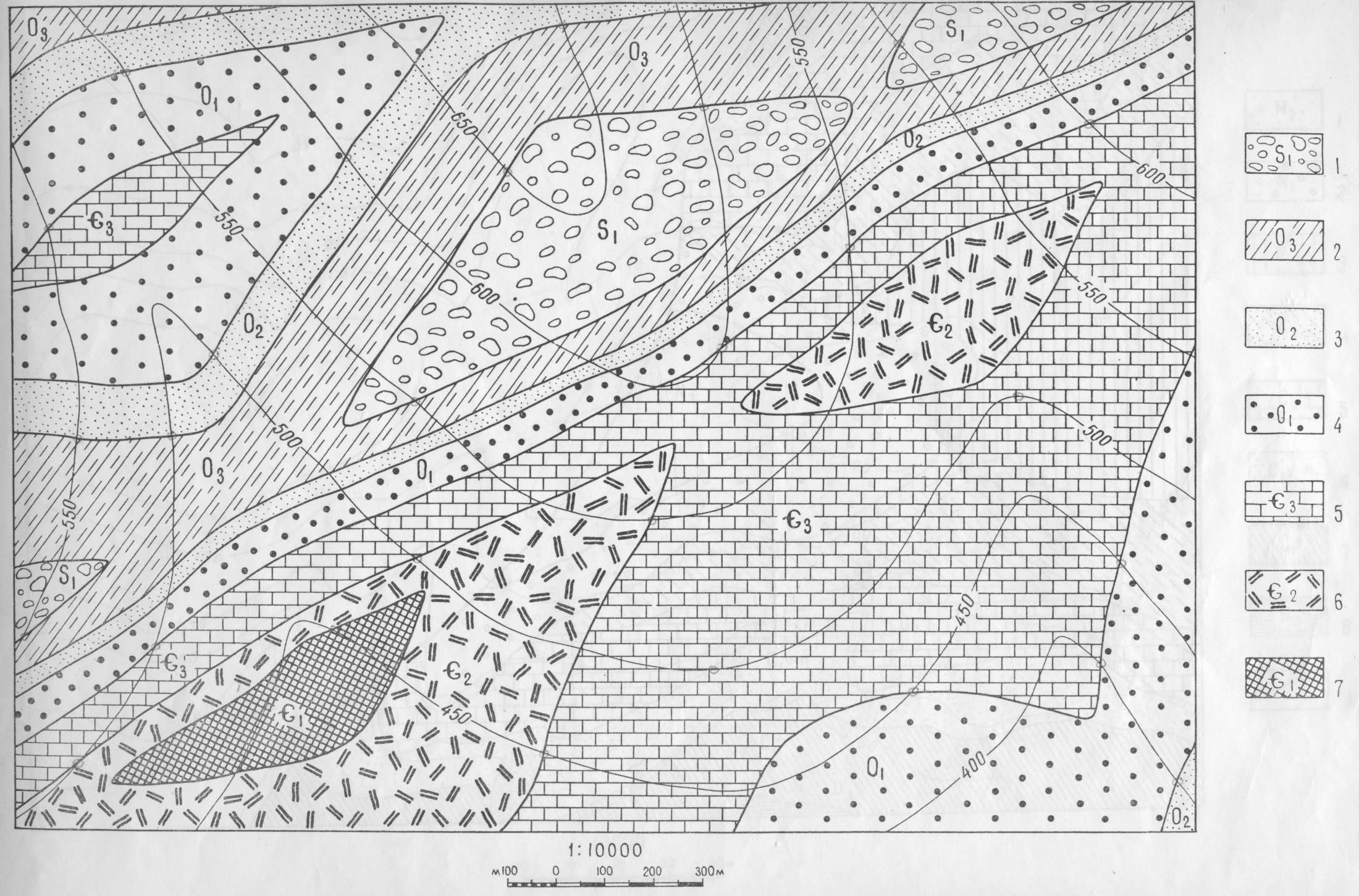

Карта 20. 1 — конгломераты; 2 — песчаники, алевролиты с линзами известняков; 3 — песчаники и алевролиты;
4 — гравелиты и песчаники; 5 — известняки; 6 — дациты; 7 — кремнистые сланцы.
Карта 21. 1 — тонкозернистые полимиктовые песчаники; 2 — глауконитовые песчаники с галькой; 3 — глинистые
известняки; 4 — аргиллиты с прослоями алевролитов; 5 — битуминозные известняки; 6 — песчаники с прослоями
детритусовых известняков; 7 — мергели; 8 — песчаники и конгломераты; 9 — сброс, восточное крыло поднято на 10 м.

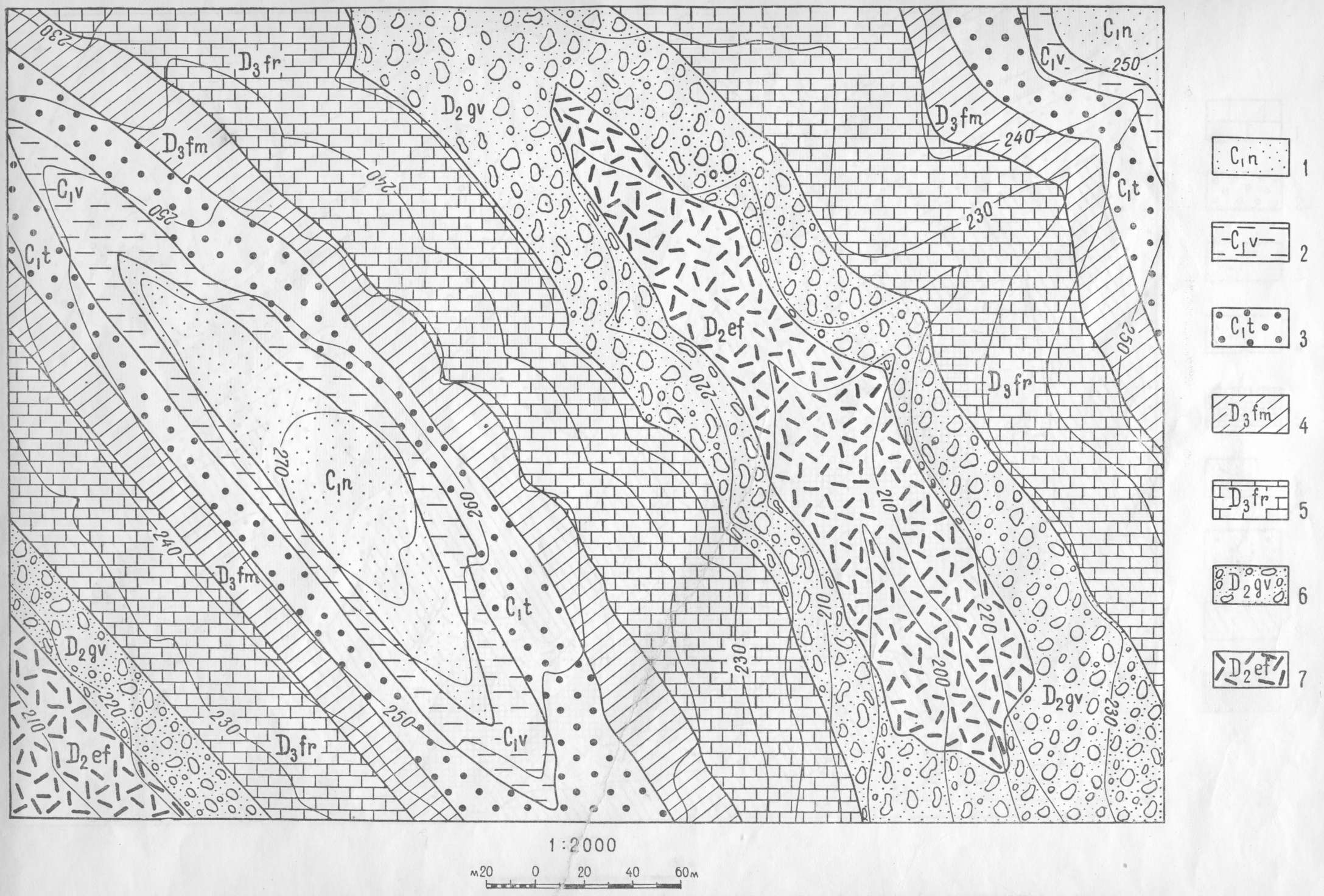

Карта 22. 1 — песчаники; 2 — аргиллиты; 3 — пудинговые песчаники; 4 — алевролиты; 5 — доломитовые известняки;
6 — песчаники и конгломераты; 7 — липариты.

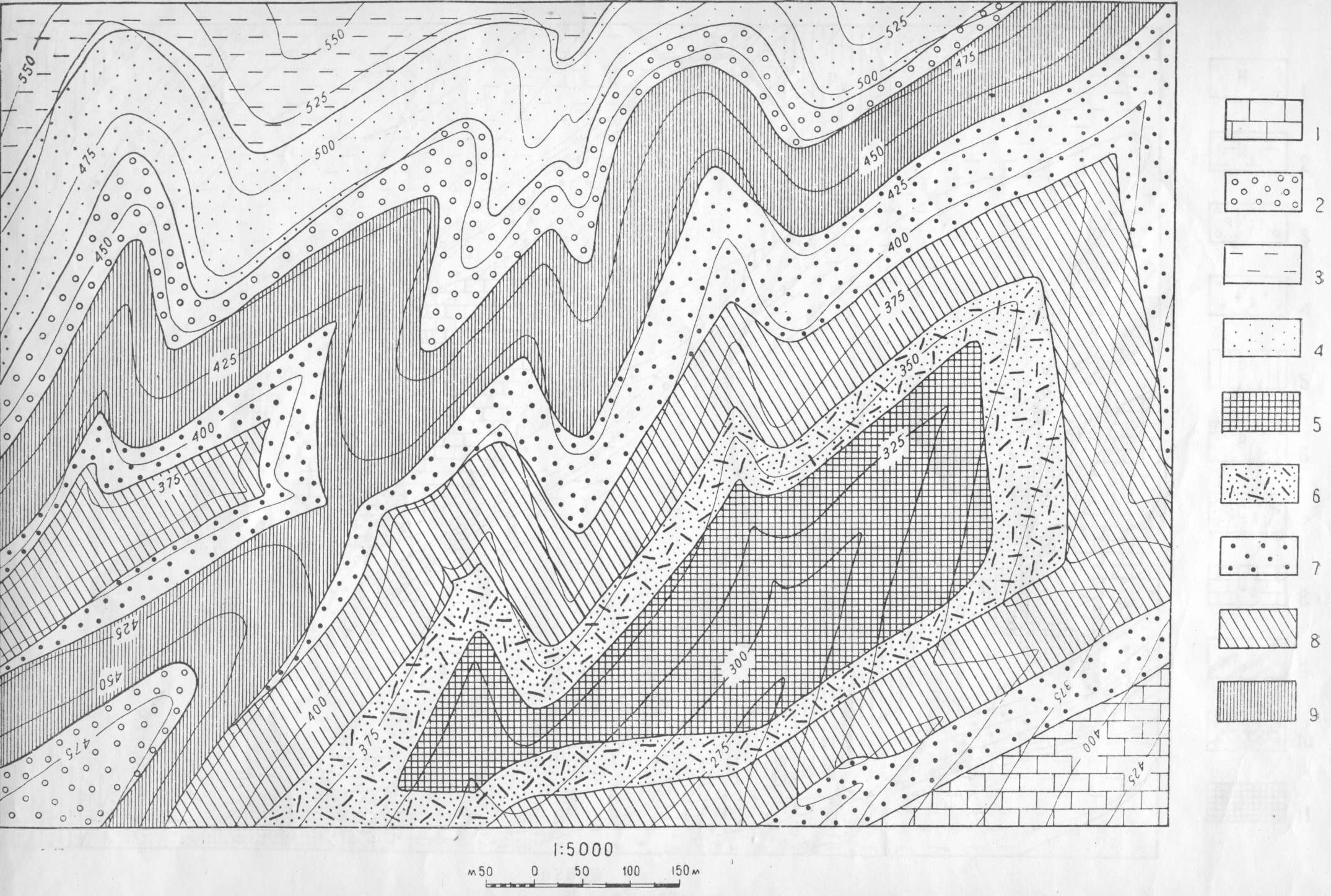

Карта 23. 1 — песчанистые известняки; 2 — галечники и пески; 3 — песчанистые глины; 4 — пески; 5 — туфопесчаники
и туфоалевролиты; 6 — туфы липаритового состава; 7 — полимиктовые песчаники; 8 — глины с прослоями песчаников;
9 — габбро-диабазы. Нормальная последовательность знаков в легенде не сохранена.
Карта 24. 1 — кварцевые пески, галечники; 2 — глины, суглинки; 3 — мелкогалечные конгломераты с прослоями песчанистых
известняков; 4 — конгломераты; 5 — аргиллиты, алевролиты; 6 — песчаники с прослоями песчанистых известняков;
7 – туфопесчаники; 8 – пелитоморфные известняки; 9 – кварцевые жилы; 10 – аплиты; 11 – диабазы.

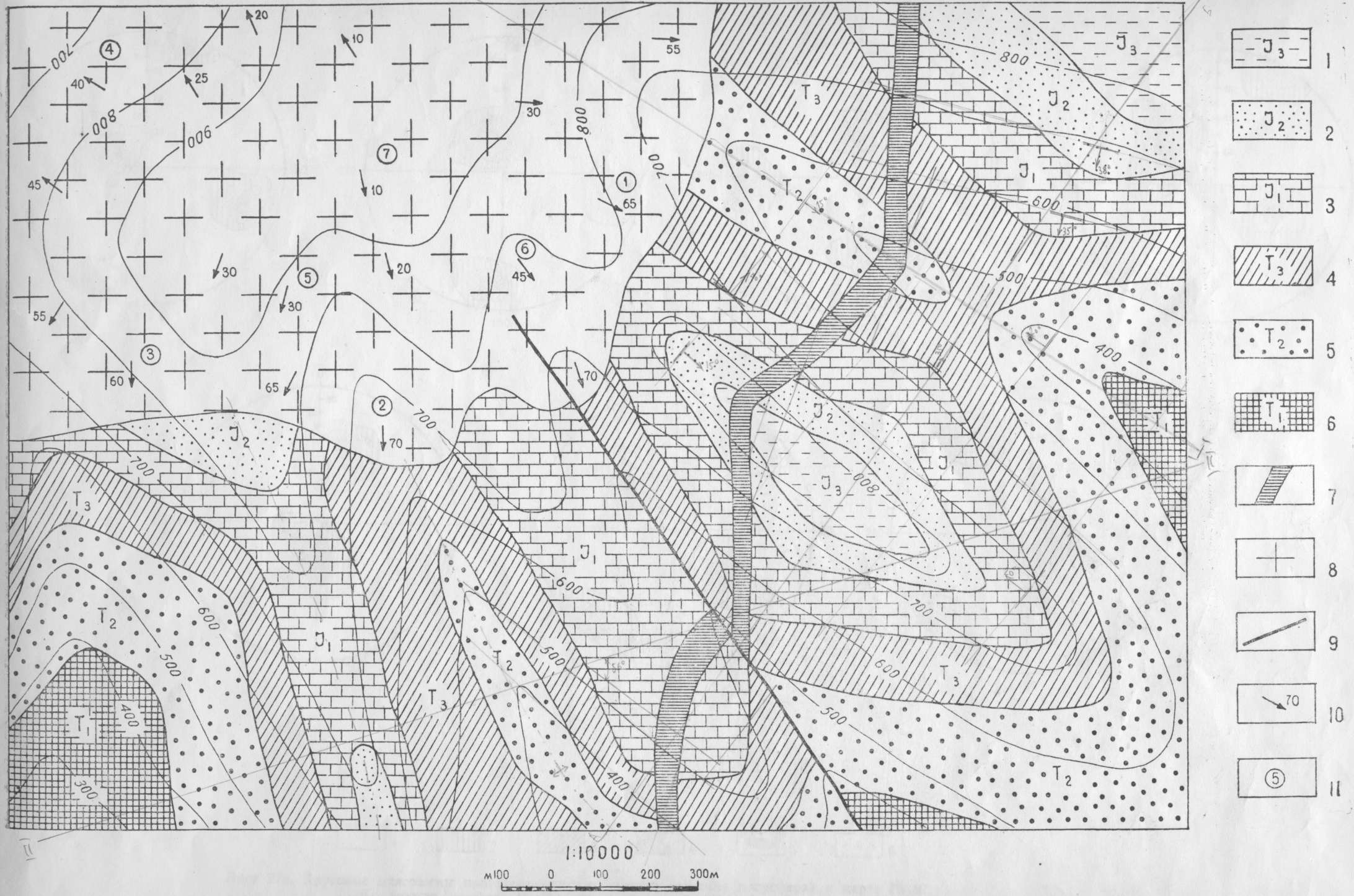

Карта 25. 1—глины с прослоями песчаников; 2 — песчаники; 3 — пелитоморфные известняки; 4 — аргиллиты и алевролиты;
5 — туфопесчаники с прослоями туфоалевролитов; 6 — туфопесчаники и туфы базальтового состава; 7 — гранит - порфиры;
8 — граниты; 9 — разрывное нарушение; 10 — направление и угол падения линейности, обусловленной кристаллами плагиоклаза;
11 – точки наблюдения прототектонической трещиноватости.

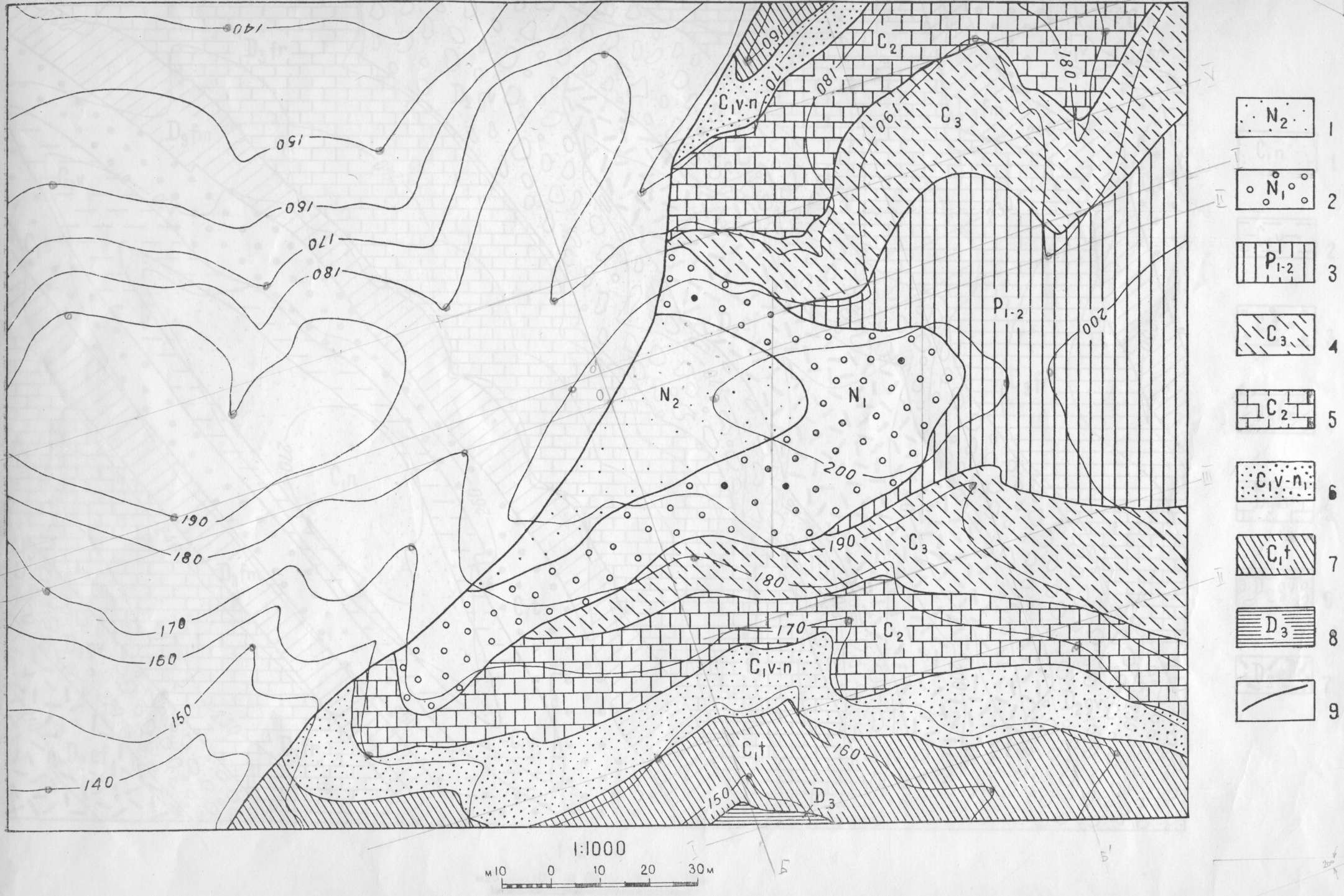

Карта 26. 1 — пески, глины; 2 — глинистые известняки; 3 — известковистые песчаники; 4 — аргиллиты, алевролиты,
песчаники; 5 — криноидные известняки; 6 — мергели с прослоями известняков; 7 — пелитоморфные известняки;
8 — красноцветные песчаники; 9 – разрывное нарушение.

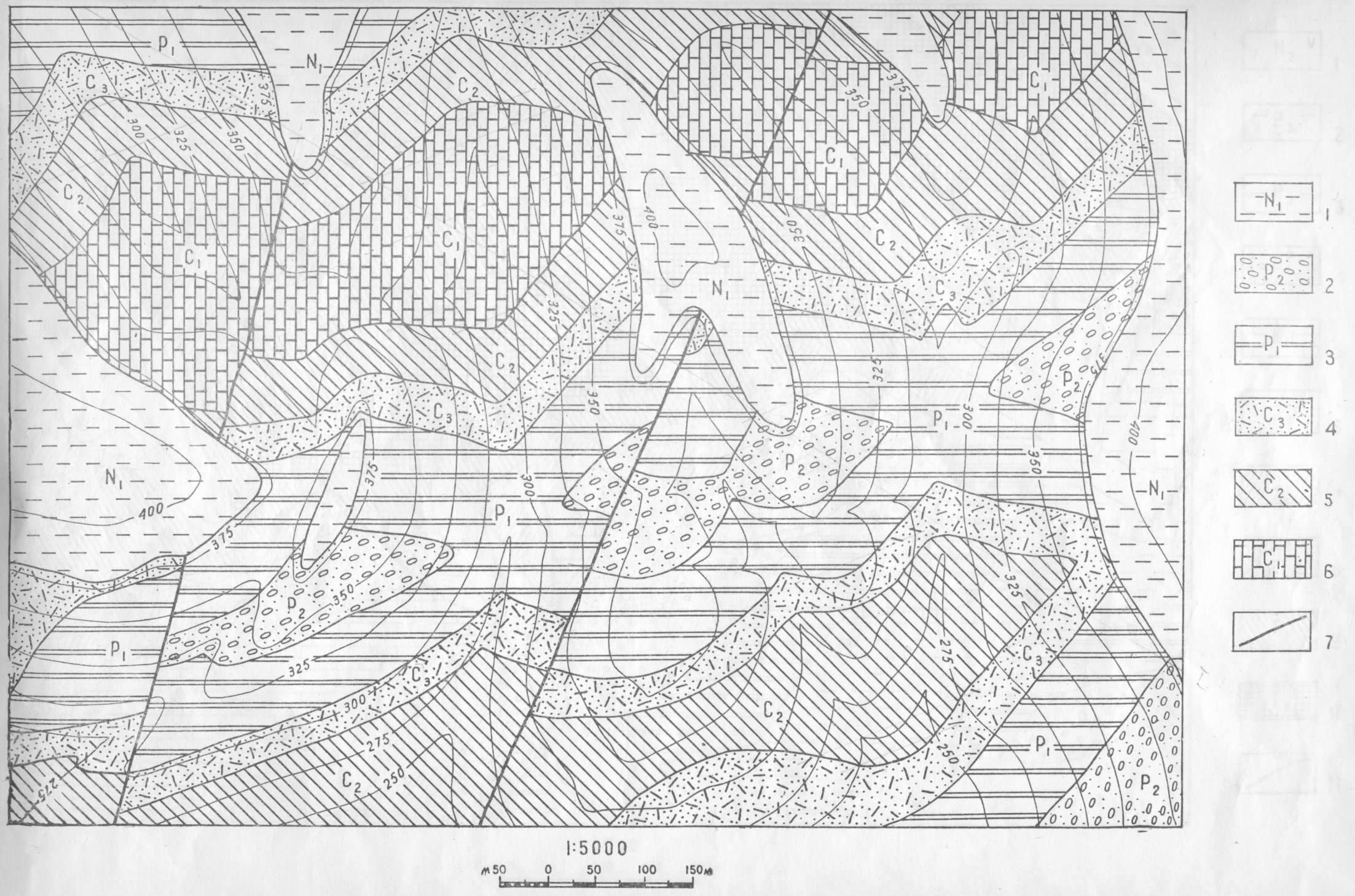

Карта 27. 1 — плотные известковистые аргиллиты; 2 — конгломераты; 3 — алевролиты и мелкозернистые песчаники; 4 — туффиты и туфы кислого состава; 5 — глинистые сланцы; 6 — известняки и доломиты;7 — разрывные нарушения.
Карта 28. 1 — андезиты; 2 — глины; 3 — песчаники и алевролиты; 4 — конгломераты; 5 - известняки; 6 — полимиктовые песчаники;
7 — алевролиты и аргиллиты; 8 — полимиктовые песчаники и гравелиты; 9 — туфоалевролиты; 10 — диабазы; 11 — разрывное нарушение.
Карта 29. 1 — аллювиальные пески и галечники; 2 — конгломераты; 3 — туфы липаритового состава; 4 — известняки;
5 — глины; 6 — алевролиты; 7 — песчаники; 8 — разрывное нарушение.
Карта 30. Верхний протерозой. Тупиковская свита: 1 — амфиболовые гнейсы; 2 — амфибол-биотитовые гнейсы.
Канурская свита: 3 — кианит-гранат-биотитовые гнейсы; 4 — мраморы. Нижний протерозой. Балинская свита:
5 — гранат-биотитовые гнейсы; 6 — двуслюдяные гнейсы; 7 — биотитовые гнейсы; 8 — разрывное нарушение.
