2.2.1.1 Нагрузки от воздействия моря.
Внешние нагрузки на днищевое перекрытие судна были определены п. 2.1.1 настоящей работы и составляют 143,1 кПа.
2.2.1.2 Нагрузки от принимаемого балласта.
Рисунок 2.2 — Распределение нагрузки от водяного балласта по контуру поперечного сечения судна
Внутреннее давление на обшивку днища:
где ρг — плотность балласта (морская вода), т/м3;
g = 9,81 м/с2 ускорение свободного падения;
zi — отстояние рассматриваемой связи от крыши цистерны, измеренное в диаметральной плоскости, м;
pк — давление, кПа, на которое отрегулирован предохранительный клапан, для балластных цистерн сухогрузных судов составляет 15 кПа.
Внутреннее давление на обшивку борта ниже летней грузовой ватерлинии (на уровне настила 2-го дна):
Внутреннее давление на обшивку борта в районе летней грузовой ватерлинии:
Внутреннее давление на обшивку борта выше летней грузовой ватерлинии:
.
2.2.1.4 Нагрузки от перевозимого груза.
Схема расчетных нагрузок на двойное дно от перевозимого груза приведена на рис. 2.4.
- Расчётное давление от груза, в данном случае контейнеры
где
где h – расчетная высота укладки груза, м;
Pг – плотность груза, (морская вода), т/м3;
aг –ускорение( принимаем равным g=9,81);
µ = 2,5 – контейнеры по ГОСТу,
1
Количество контейнеров по высоте трюма:
- Испытательный напор по Правилам Регистра
hu
=
=18,2+1=19,2
м
=1
м
Pисп. =7,5* hu =7,5*19,2=144 кПа
-
Нагрузки от аварийного затопления
отсеков двойного дна
2.2.2 Размеры связей двойного дна
1. Минимальные толщины вертикального киля и днищевого стрингера:
Принимаем
.
Принимаем
.
2. Расчетная толщина вертикального киля по Правилам Регистра должна быть не менее:
где Т = 24 года U=
0,15 мм/год,
Принимаем
согласно
п. 2.1.4.
3. Расчётная толщина флора
минимальная толщина сплошных флоров:
Принимаем
.
толщина стенки сплошных флоров должна быть не менее
мм

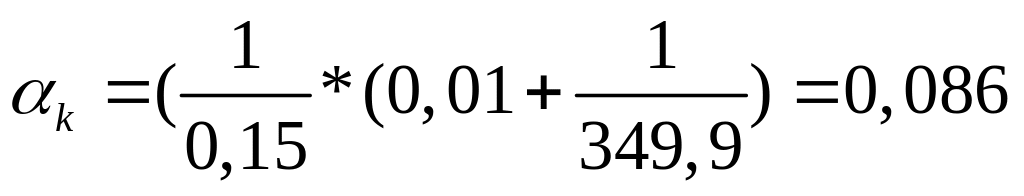

к=0,8
a=0,9
,
где Т = 24 года
=
0,15 мм/год,
Принимаем
.
толщина стенки непроницаемого флора
к=1, кσ=0,85, а=0,8,
.
4. Расчётная величина непроницаемых участков стрингеров должна быть не менее:
m = 15,8
a = 0,9
k = 1
= 0,65
.
5. Толщина настила второго дна, включая крайний междудонный лист должна быть не менее:
мм
мм
m = 15,8
a = 0,9
k = 1
= 0,6
Принимаем
,
.
6. Момент сопротивления балок набора днища:

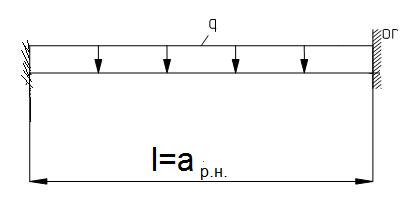

ребра жесткости НО второго дна:
кH
Принимаем несимметричный полособульб № 24б по ГОСТ 21937-76.
продольные ребра жесткости второго дна:
кH
Принимаем несимметричный полособульб № 24а, с моментом инерции 434 см3.
вертикальные ребра жесткости по сплошному и непроницаемому флорам:
кH
Принимаем несимметричный полособульб № 7 с моментом инерции 20 см3
горизонтальные ребра жесткости по вертикальному килю и стрингеру
кH
Принимаем несимметричный полособульб № 12 с моментом инерции 68 см3.
