2.1 Расчетные нагрузки на наружную обшивку корпуса и определение ее элементов. Схема связей наружной обшивки судна
2.1.1 Нагрузки от воздействия моря
Распределение внешних нагрузок на наружную обшивку судна, связанных с воздействием моря приведена на рис. 2.1.
Рисунок 2.1 — Распределение внешней нагрузки от воздействия моря по контуру поперечного сечения судна.
В соответствии с разбивкой на поясья в качестве расчетных точек выбираем:
1 - точка днищевого пояса, ближайшая к горизонтальному килю.
2 – нижняя кромка надскулового пояса.
3 – точка в районе переменной ватерлинии, принимаем на уровне ГВЛ.
4 – нижняя кромка подширстрекового пояса.
5 – верхняя точка палубы.
Эти точки включены в число расчетных в обязательном порядке. Кроме этого в их число могут быть включены и любые другие точки.
Внешнее давление р, кПа, действующее на корпус судна со стороны моря определяем по формулам:
для точек приложения нагрузок, расположенных ниже летней грузовой ватерлинии
для точек приложения нагрузок, расположенных выше летней грузовой ватерлинии
-статическое
давление, кПа, определяемое по формуле:
где Zi – отстояние точки приложения нагрузки от летней грузовой ватерлинии, м.
Внешнее давление,
обусловленное перемещениями корпуса
относительно профиля волны,
,
кПа, определяется по формулам:
для точек приложения нагрузок, расположенных ниже летней грузовой ватерлинии -
для точек приложения нагрузок, расположенных выше летней грузовой ватерлинии -
где
кПа,
где -
-для
миделевого сечения корпуса судна,
- для миделевого
сечения корпуса судна
- Рдн. = Рst + Pw, кПа Рst дн. = 10 * Zдн., кПа
Рst дн. = 10 * 11,8 = 118 кПа
Zi = Zдн = d = 11,8 м
Рw дн. = Pwo – 1,5 *Сw * Zi /d, кПа
Pwo = 5 * Сw * аv *ах, кПа; аv * ах = 0,8
- волновой
коэффициент, определяемый в зависимости
от длины судна. Для судов с 90 < L ≤ 300
м,
Сw = 10,75 - ((300 – L)/100)1,5
Сw = 10,75 - ((300 – 221)/100)1,5 = 10,05
Pwo = 5 * 10,05 * 0,8 = 40,2 кПа
Рw дн. = 40,2 – 1,5 * 10,05 * 11,8/11,8= 25,1 кПа
- Рдн. = 118 + 25,1 = 143,1 кПа
Внешнее давление на обшивку днища, точка 1:
p1=10zi+5cwavax-1,5cwzi/d=10*11,8+5*10,05*0,8-1,5*10,05*11,8/11,8=143,1 кПа;
Внешнее давление на обшивку борта в районе скулового пояса, точка 2:
p2=10zi+5cwavax-1,5cwzi/d=10*10+5*10,05*0,8-1,5*10,05*10/11,8=127,4 кПа;
Внешнее давление на обшивку борта на уровне летней грузовой ватерлинии, точка 3:
p3=5cwavax =5*10,05*0,8=40,2 кПа;
Внешнее давление на обшивку борта выше летней грузовой ватерлинии, точка 4:
p4=5cwavax-7,5axzi=5*10,05*0,8-7,5*0,4*5,8=25,8 кПа;
Внешнее давление на обшивку борта на уровне верхней палубы, точка 5:
p5=5cwavax-7,5axzi=5*10,05*0,8-7,5*0,4*7,7=18,9 кПа;
При этом давление
должно быть не менее
,
кПа, определяемого по формуле:
кПа.
2.1.3 Ледовая нагрузка.
Ледовая нагрузка - условная расчетная нагрузка на корпус судна от воздействия льда, определяющая уровень требований к размерам конструкций в зависимости от знака категории ледовых усилений, формы корпуса и водоизмещения судна.
Ледовая нагрузка определяется тремя параметрами:
р - интенсивностью ледовой нагрузки, характеризующей величину максимального давления в зоне силового контакта корпуса со льдом, кПа;
b - высотой распределения ледовой нагрузки, характеризующей максимальный поперечный размер зоны силового контакта корпуса со льдом, м;
lH - длиной распределения ледовой нагрузки, характеризующей максимальный продольный размер зоны силового контакта корпуса со льдом, м.
Интенсивность ледовой нагрузки для проектируемого судна определяем по формулам, приведенным ниже. Обозначение районов ледовых усилений - согласно п. 3.10.1.3 Правил Регистра.

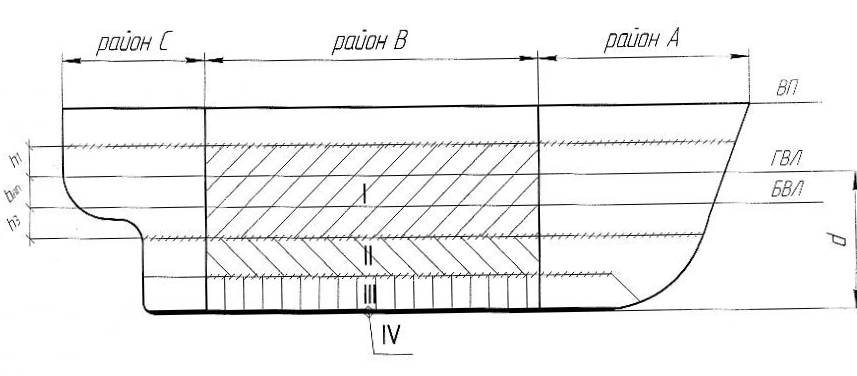

Рис. 2.3 – Обозначение районов ледовых усилений
ГВЛ - грузовая ватерлиния,
ОЛ - основная линия,
БВЛ - балластная ватерлиния,
d - осадка, м.
Для судов с категориями ледовых усилений района средней части - район В должен быть: - по высоте ледовые усиления различают:
I - район переменных ватерлиний,
II - от нижней границы 1-го до верхней границы скулового пояса,
III - скуловой пояс,
IV - днищевое перекрытие.
Для судов класса Ice3район плавания BI, который рассчитываем по высоте борта ледового пояса.
По таблице 3.10.1.3.2 правил РС для ice3 находим h1 для b>20
h1-выше КВЛ; h3- ниже ЛБВЛ
h1=(0,5B+8)/36=(0,5*32,2+8)/36=0,67 м (на основании расчетов принимаем 0,7 м)
h3=1,10* h1=1,10*0,67=0,75м (принимаем 0,8);
bл.п.=(dгвл-dлбвл)+h1+h3=(11,8-0,8*11,8)+0,7+0,8=3,86м;
На основании расчетов и технических соображений принимаем bл.п.=4,5 м.
Нагрузка в районе ледового пояса
где а3 = 0,33- коэффициент в зависимости от ледовых усилений, принимаемый по табл. 3.10.3.2.1 Правил.
,
кПа.
Район наружной обшивки |
Расчетная нагрузка, кПа |
Днище |
143,1 |
Подводная часть борта до 2-го дна |
127,4 |
НО на уровне летней ГВЛ |
40,2 |
НО выше летней ГВЛ |
25,8 |
Надводная часть борта (на уроне палубы) |
18,9 |
Нагрузка в районе ледового пояса В1 |
792 |
