5.3 Использование полотна при рисовании

В момент создания первого графического объекта по умолчанию на экране появляется область для рисования – полотно. Размер полотна можно изменять, перетаскивая мышью его границы. Основное назначение полотна – дать возможность быстро перемещать все объекты рисунка по листу, не заботясь об их выделении или группировке. Также при рисовании на полотне сетка отображается именно на нем.

При щелчке правой кнопкой мыши по границе полотна откроется контекстное меню. Пункт «Показать панель инструментов полотна» выведет на экран панель инструментов (рис.5.11). Кнопка этой панели позволяет уменьшить размер полотна до минимального, в котором поместятся начерченные в полотне объекты (объектов должно быть два и более). Кнопка увеличивает полотно сразу с четырех сторон, добавляя немного места для рисования. Кнопка позволяет изменять масштаб полотна вместе со всеми объектами в нем. В этом режиме также необходимо двигать границы полотна мышью, однако при изменении размеров полотна изменится размер всех объектов, положение же их относительно границ полотна останется неизменным.

Также, выделив границы полотна, через контекстное меню, меню Формат и иными способами можно вызвать диалоговое окно «Формат полотна». Структура окна аналогична окну «Формат автофигуры» (рис. 5.9, 5.10).

При желании можно рисовать фигуры и без полотна. Для этого достаточно выделить первую фигуру и перенести ее мышью куда-нибудь вне полотна. После этого полотно можно выделить и удалить. Следует быть внимательным: если полотно содержит фигуры, при удалении полотна они также исчезнут.

5.4. Вставка готовых графических объектов

Часто бывает, что иллюстрации уже созданы в другой программе (рисунок из графического редактора, отсканированное изображение, цифровая фотография). Такое изображение можно вставить в документ Microsoft Word.

Для вставки изображения необходимо установить курсор в позицию, где должен находиться рисунок и воспользоваться меню Вставка – Рисунок – Из файла. Откроется стандартное диалоговое окно открытия файла (аналогичное показанному на рис.2.5). Следует найти нужный файл, выделить его и нажать OK.

В комплекте с Microsoft Word поставляется достаточно большая коллекция тематических рисунков (клипарт). Чтобы выбрать и вставить рисунок именно из нее, можно воспользоваться меню Вставка – Рисунок – Картинки (компонент Microsoft Office «Коллекция картинок» должен быть установлен).

Чтобы изменить размеры рисунка, следует щелкнуть на нем мышью, после чего вокруг него появятся маркеры размера. Перетягивая угловые маркеры мышью, можно изменять размеры рисунка при сохранении его пропорций. При перетягивании боковых, верхнего или нижнего маркеров будет изменяться ширина или длина рисунка (при неизменном втором параметре).

Если щелкнуть мышью на рисунке, появится панель инструментов «Настройка изображения» (рис.5.12) с кнопками для изменения параметров рисунка (яркости и контрастности, кнопки , актуально для отсканированных черно-белых изображений). Также через эту панель можно обрезать рисунок (кнопка , далее следует перемещать маркеры размера рисунка), конвертировать рисунок в черно-белый формат (кнопка ), повернуть рисунок (кнопка , каждое нажатие поворачивает на 90^о против часовой стрелки), задать формат сжатия рисунка (кнопка ; рисунок, отсканированный или сфотографированный с высоким разрешением, занимает в десятки раз больше места, чем весь остальной текст), наконец, можно заменить любой цвет на рисунке прозрачным (кнопка , далее следует щелкнуть мышью на пикселе рисунка, цвет которого должен быть заменен на прозрачный).

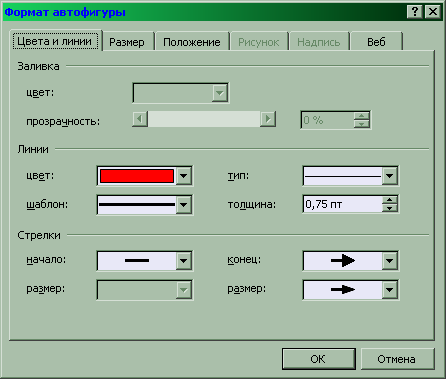

Рис.5.9. Диалоговое окно «Формат объекта», вкладка «Цвета и линии»

Рис.5.10. Диалоговое окно «Формат объекта», вкладка «Размер»

Рис.5.11. Панель инструментов полотна

Рис.5.12. панель инструментов настройки изображения

При нажатии кнопки отображается диалоговое окно сжатия рисунка (рис.5.13). Благодаря переключателю в верхней части окна можно за один раз сжать все рисунки в документе. Параметр «Разрешение» очень сильно влияет на размер изображения и, как следствие, всего документа; разрешение выше 300 точек на дюйм заведомо избыточное, однако разрешение ниже 150 точек на дюйм может снизить четкость изображения. Флажок «Сжать рисунки» заставляет Microsoft Word применить к ним сжатие JPEG невысокого качества. Это может нарушить качество цветов рисунка и привести к появлению артефактов сжатия (в изображении появятся различимые квадраты). Флажок «Удалить обрезанные области рисунков» сделает отмену обрезки невозможной.

Рис.5.13. Диалоговое окно настройки сжатия изображений

Если панель настройки изображения не появилась, ее можно вызвать, как и любую другую панель инструментов, в том числе и через пункт «Отобразить панель настройки изображения» контекстного меню.

Изменить параметры рисунка также можно через диалоговое окно «Формат рисунка». Для этого необходимо выбрать соответствующий пункт в меню Формат или контекстном меню. Можно также нажать кнопку панели инструментов «Настройка изображения». Через данное диалоговое окно можно настроить тип и цвет линий, обрамляющих изображение, задать размер изображения, провести его обрезку, настроить яркость и контрастность, задать обтекание текстом (см. ниже). Вкладки «Цвета и линии» и «Размер» аналогичны показанным на рис. 5.9 и 5.10, вкладка «Рисунок» показана на рис. 5.14. Кнопка «Сжать» на вкладке «Рисунок» дублирует кнопку панели инструментов «Настройка изображения» и открывает диалоговое окно сжатия (рис.5.13). Кнопка «Сброс» (дублируется кнопкой на панели инструментов «Настройка изображения») позволяет отменить все настройки по отношению к данному рисунку, включая обрезку.
