Лабораторная работа №5 Вставка графических объектов в текстовом редакторе Microsoft Word

ЗАДАНИЕ

1. Откройте текст, созданный на лабораторной работе №3

2. Вставьте в текст предложенные преподавателем тематические иллюстрации, добившись наиболее гармоничного их положения в тексте. Одна из иллюстраций должна быть в закрепленном варианте, одна – в перемещаемом. Сохраните документ

3. Создайте новый документ. Отобразите панель инструментов «Рисование»

4. Настройте отображение сетки (шаг сетки 1 мм, шаг видимых линий – 5 мм

5. Нарисуйте предложенную преподавателем схему. Примените к ней цвета и другие эффекты

5.1 Границы текста и заливка текста цветом в Microsoft Word

Часто для определенных целей при создании документов выгодно использовать различные цвета.

Цвет символов шрифта можно задать через диалоговое окно «Шрифт» (рис.2.9) либо с помощью кнопки на панели инструментов «Стандартная». Выпадающий список кнопки содержит 40 основных цветов. Пуект «Другие цвета» позволяет открыть диалоговое окно выбора цвета (рис.5.1). На вкладке «Обычные» представлено фиксированное число цветов, вкладка же «Спектр» позволяет выбрать принципиально любой цвет, который может быть воспроизведен компьютером. При этом поля снизу позволяют увидеть и, при необходимости, ввести ранее запомненные числовые характеристики нужного цвета. Характеристики задаются в двух цветовых моделях: Red, Green, Blue (Красный, Зеленый, Синий) или Hue, Saturation, Lightning (Оттенок, Насыщенность, Светлость). Выбранный цвет автоматически сохраняется, и в дальнейшем применить его можно, всего лишь нажав кнопку.

Через диалоговое окно «Шрифт» также можно задать цвет подчеркивания символов (если подчеркивание включено).

Достаточно мощным инструментом управления цветами является диалоговое окно «Границы и заливка», которое вызывается через меню Формат – Границы и заливка…. Диалоговое окно состоит из трех вкладок. Вкладки «Граница» и «Страница» (рис.4.5) аналогичны по структуре. В левой части окна расположены кнопки быстрых шаблонов, позволяющие окружить текст прямоугольником определенного вида. В средней части окна можно задать текущие тип, толщину и цвет линий обрамления. После выбора этих значений, нажимая или отжимая кнопки в правой части окна, можно добавлять или убирать линии. Также можно щелкать мышкой прямо в необходимых местах образца.

Последовательно настраивая тип, толщину и цвет линий, и добавляя эти линии, можно сконструировать любую рамку вокруг текста.

Если при входе в окно «Границы и заливка» ничего не было выделено, границы на вкладке «Граница» применятся к абзацу, в котором находится курсор (в списке поля «Применить к» абзац является единственным значением). Если выделение есть, можно применить границы либо к тексту (рамкой окружаются любые последовательности символов, своя рамка в каждой строке), либо к абзацу (рамкой окружаются все абзацы, включающие выделение, одна рамка на страницу). При выделении ячеек таблиц границы можно применить к ним или ко всей таблице (см. Лабораторную работу №4).

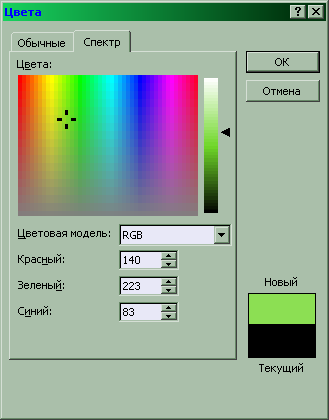

Рис.5.1. Диалоговое окно выбора цвета

Границы, заданные на вкладке «Страница», позволяют создать рамку вокруг текста на странице. Их можно применить ко всем страницам документа либо к отдельным его разделам (см. Лабораторную работу №6).

На вкладках «Граница» и «Страница» присутствуют кнопки «Параметры», которая вызывает диалоговое окно (рис.5.2). В диалоговом окне можно задать расположение границ. Границы символов или абзаца задаются относительно текста, границы страницы можно задать либо относительно текста, либо относительно краев листа. В первом случае можно также настроить взаимодействие рамок с колонтитулами (см. Лабораторную работу №6) и другие параметры.

На вкладке «Страница» также имеется выпадающий список, позволяющий обрамить страницу рисунком (должен быть установлен компонент Microsoft Office «Фигурные границы страницы»).

Вкладка «Заливка» (рис.4.6) позволяет залить фон символов цветом. Помимо простой заливки можно выбрать узор – в этом случае поверх цвета заливки с заданной интенсивностью расставляются точки. Цвет точек задается в поле «Цвет фона».

Если ничего не выделено, заливка применятся к абзацу, в котором находится курсор. Если выделение есть, можно применить заливку либо к тексту, либо к абзацу целиком.

Кнопка «Панель» в диалоговом окне «Границы и заливка» служит для отображения на экране панели инструментов «Таблицы и границы» (рис.4.2). Кнопки и этой панели позволяют быстро применить границы и заливку к тексту или абзацам.

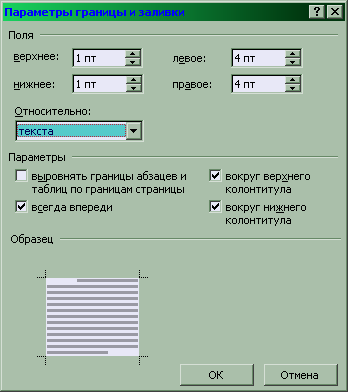

Рис.5.2. Диалоговое окно параметров границ страницы

Особо выделяется инструмент «Выделение текста цветом» (кнопка на панели инструментов «Стандартная». По сути, это аналог набора цветных канцелярских фломастеров-маркеров. Кнопка позволяет выделить текст цветом, выпадающий список рядом позволяет выбрать цвет. В отличие от заливки, цветов у этой функции всего 15. Заливка и выделение цветом могут применяться к одному и тому же фрагменту текста независимо друг от друга, выделение при этом имеет более высокий приоритет.
