2. Трасування і гідравлічний розрахунок вм

2.1 Трасування водопровідної мережі

Трасування мережі залежить від планування населеного пункту, розміщення споживачів, рельєфу місцевості тощо. Водопровідна мережа повинна охоплювати весь населений пункт і складається із магістральної та розподільчої мережі. В проекті необхідно запроектувати магістральну мережу. Її трасують спочатку по вилиях між крайніми кварталами населеного пункту із наступною розбивкою отриманого контуру на два приблизно однакових кільця. Башту розташовують в найбільш високій точці місцевості і підключають до мережі. Якщо в ту саму точку підключається водовід від насосної станції другого підняття, то отримаємоо мережу однобічного живлення. Якщо насосна станція і водонапірна башта підключається до мережі в різних вузлах маємо мережу двобічного живлення.

На мережі призначають розрахункові вузли якими можуть бути:

1) точки перетину ліній;

2) точки підключення підприємств, ферми;

3) точка підключення водонапірної башти, водоводів.

Кількість вузлів повинна бути 6-8. Вимірюють відстань між вузлами.

Мережа двобічного живлення повинна розраховуватись на випадки:

1. максимально-господарського водоспоживання;

2. пожежі в годину максимального господарського водоспоживання;

3. максимального транзиту.

Мережа однобічного живлення розраховується на випадки а), б).

В даному курсовому проекті визначено 6 вузлів. Водонапірна башта і насосна станція підключаються в один вузол, отже приймаємо однобічну систему живлення.

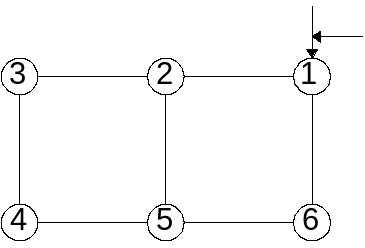

Безмасштабна розрахункова схема має вигляд:

Безмасштабна розрахункова схема

2.2 Визначення вузлових витрат води

Для водопровідної мережі з однобічним живленням розрахунок ведем на два розрахункові випадки:

І-максимальне водоспоживання;

ІІ-пожежогасіння при максимальному водоспоживанні.

При розрахунку водопровідної мережі визначаємо зосереджені, шляхові, питомі та вузлові витрати води.

Зосереджені витрати води для першого розрахункового випадку:

(2.1)

Зосереджені витрати води для другого розрахункового випадку:

(2.2)

де - витрати води в л/с на фермі, підприємстві, та в комунальному підприємстві в годину максимального водоспоживання;

- пожежна витрата води в л/с.

Питомі витрати води дорівнюють:

• для І р.в.:

(2.3)

• для ІІ р.в.:

(2.4)

Шляхові витрати води дорівнюють:

• для І розрахункового випадку:

(2.5)

• для ІІ розрахункового випадку:

(2.6)

Для кожного вузла визначається вузловий відбір:

де - сума довжин лінії, які прилягають до даного вузла;

- витрати зосереджених споживачів в тих вузлах, до яких вони підключаються.

Всі розрахунки виконуються в табличній формі:

Таблиця 2.1

№ вузла	Ділянки
	Назва	Lp	ΣLp	л/с	Зосер.витр		л/с	л/с	л/с
					кр. спож.	л/с
1	1-2	410	910	2	Лікарня	0,89	2,89		2,89
	1-6	500
2	1-2	410	1265	2,78			2,78		2,78
	2-3	400
	2-5	455
3	2-3	400	855	1,88	Ферма	1,6	3,48		3,48
	3-4	455
4	3-4	455	815	1,79	Підпр.	2,29	4,08	10	14,08
	4-5	360
5	4-5	360	1175	2,6			2,6		2,63
	5-6	360
	2-5	455
6	5-6	360	860	1,9			1,9		1,9
	1-6	500
Всього		ΣΣLp= 5920
