2.5План эвакуации людей,
Эвакуация людей проводится через главный и эвакуационные выходы.
2.6Инженерное оборудование здания (отопление, вентиляция, водоснабжение, канализация, электроснабжение, слаботочные устройства, мусоропроводы, газоснабжение, лифты).
Отопление в здании центральное с вводом к центральным теплосетям. . Теплоносителем для нужд отопления является горячая вода по температурному графику: 70 - 95°С, для нужд горячего водоснабжения вода с температурой 65°С. Система теплоснабжения закрыта.
Вентиляция: естественная.
Водоснабжение: (горячая и холодная) вода ввод к наружным сетям.
Бассейн оборудован системой водообмена оборотного типа.
Канализация: центральные стояки, ввод к наружным сетям.
Электроснабжение: предусмотрено по II категории надежности, централизованное подземное.
2.7Технико-экономические показатели здания (площадь застройки, общая полезная площадь, рабочая площадь, строительный объём, планировочный и объёмный коэффициенты)
Площадь застройки 1152.2 м2. Общая полезная площадь 2113,61 м2. Строительный объём 9595.86 м2
3.Конструктивное решение здания.
3.1Фундаменты (краткое описание элементов фундамента с указанием типов материалов и глубины заложения)
Для данного здания запроектирован столбчатый сборный фундамент. Самонесущие панели располагаются на рандбалках. Глубина заделки колонн в фундамент 450 мм., для колонн сечением 300*300 и 600 – для колонн сечением 400*400. Под диафрагмы жесткости предусмотрен монолитный ленточный фундамент.
3.2Несущие конструкции здания (тип, материал, серия, краткое описание всех элементов, обеспечение пространственной жёсткости, устройства деформационных швов)
Общественное здание «Бассейн» представляет собой здание с полным железобетонным каркасом. Используется связевая конструктивная схема с полным каркасом. Материал основных конструкций каркаса - железобетон. Сборные железобетонные элементы каркаса берутся по серии 1.020-1. При связевой схеме каркаса вертикальные нагрузки и воздействия воспринимаются элементами каркаса (колоннами и ригелями), а горизонтальные нагрузки воспринимаются специальными • конструктивными элементами диафрагмами жесткости.
Пространственная жесткость связевого каркаса обеспечивается установкой вертикальных диафрагм жесткости, жесткими дисками перекрытия и покрытия, жесткими узлами сопряжения колонн с фундаментами, частично - жесткостью конструкций каркаса (см. приложение 4 -Спецификация сборных элементов каркаса).
Устройство деформационных швов не предусматривается ввиду малых размеров здания.
3.3Конструкция перекрытий и покрытия
Конструкции перекрытий и покрытий здания приняты:
- над зрительным залом цилиндрические оболочки высотой
1,500 м, опираются на колонны с помощью ж/б подстропильных балок пролётом 6 м..
- над основным зданием многопустотные плиты покрытия и перекрытия, которые опираются на ригели.
Конструкция покрытия здания представляет собой плоскую утепленную не вентилируемую кровлю с внутренним водостоком. состоящую из: гидроизоляционного слоя из трех слоев рубероида на битумной мастике, толщиной 10 мм, выравнивающей сяжки из цементного раствора, толщиной 20 мм; теплоизоляционного слоя из плит минераловатных прошивных, толщиной 160 мм; слоя пароизоляции из одного слоя полиэтилена. Уклоны кровли колеблются от 0.01 до 0.02.
3.4Конструкция стен и перегородок
Стены в проектируемом здании - самонесущие панели. Перегородки-сборные железобетонные, толщиной 120 мм и оштукатурены сухой штукатуркой.
3.5Конструкция лестниц, полов, трибун и подвесного потолка
Конструкции лестниц представляют собой гнутые лестничные марши с полуплощадками из серии 1.020-1/87. Ширина лестничного марша составляет 1.15 м, высота 1.65 м, длинна 5.77 м, размеры ступеней 150х300 мм.
Высота ограждений 850 мм, перила выполнены из сальных звеньев приваренных к закладным деталям боковой плоскости марша.
3.6Конструкция окон и дверей
Окна приняты из ГОСТ 11214-86, деревянные, спаренные, размером 18-24, 18-18
Дверные проёмы приняты из ГОСТ 6629-88*, деревянные, наружные остеклённые и глухие, размером 21-10, 24-15, 24-12.
3.7 Теплотехнический расчет наружной стены здания.
Необходимо подобрать состав и толщину стены общественного здания для строительства в городе Орле. Стена выполняется из трехслойных панелей, основной материал – керамзитобетон.
Требуемое сопротивление теплопередаче
ограждающих конструкций, определяем
по формуле
3 СНиП 23-02
где
коэффициент,
принимаемый в зависимости от положения
наружной поверхности ограждающей
конструкции по отношению к наружному
воздуху.
-расчетная
температура внутреннего воздуха.
расчетная
зимняя температура наружного воздуха,
равная средней температуре наиболее
холодной пятидневки с обеспеченностью
0,92.
нормативный
температурный перепад между температурой
внутреннего воздуха и температурой
внутренней поверхности ограждающей
конструкции. Принимается по таб.5
СНиП23-02. Для производственные и другие
помещения с влажным или мокрым режимом
коэффициент
теплоотдачи внутренней поверхности
ограждающих конструкций.
Градусо- сутки отопительного периода определяем по формуле 2 СНиП 23-02

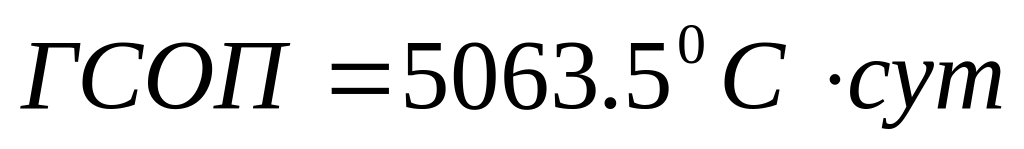

ГСОП= (tв-tот.пер)Zот.пер= (22– (-2.7))205 = 5063.5 0С.сут
где

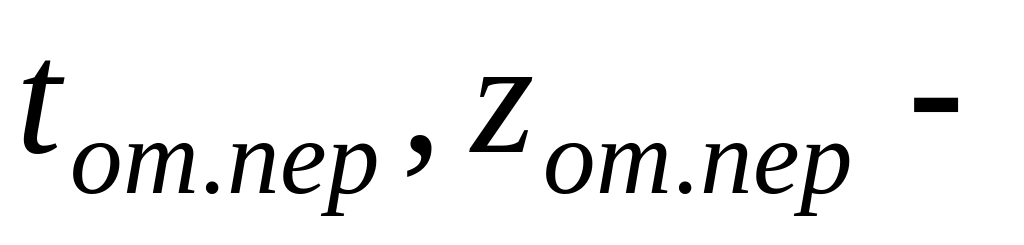

средняя
температура и продолжительность периода
со средней суточной температурой воздуха
не более
Требуемое значение приведенного
сопротивления теплопередаче ограждающих
конструкций, в зависимости от величины
ГСОП, определяется по таб.4 СНиП23-02. При
для наружных стен жилых зданий
Приведенное сопротивление теплопередаче
ограждающей конструкции

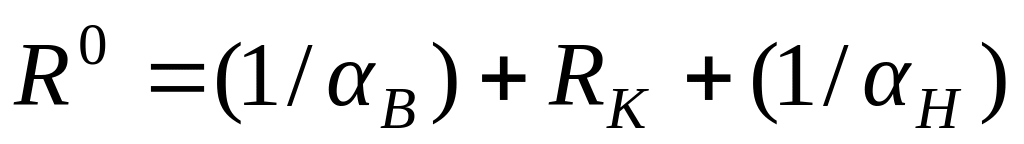

определяем по формуле
где
-коэффициент
теплоотдачи для зимних условий поверхности
ограждающей конструкции

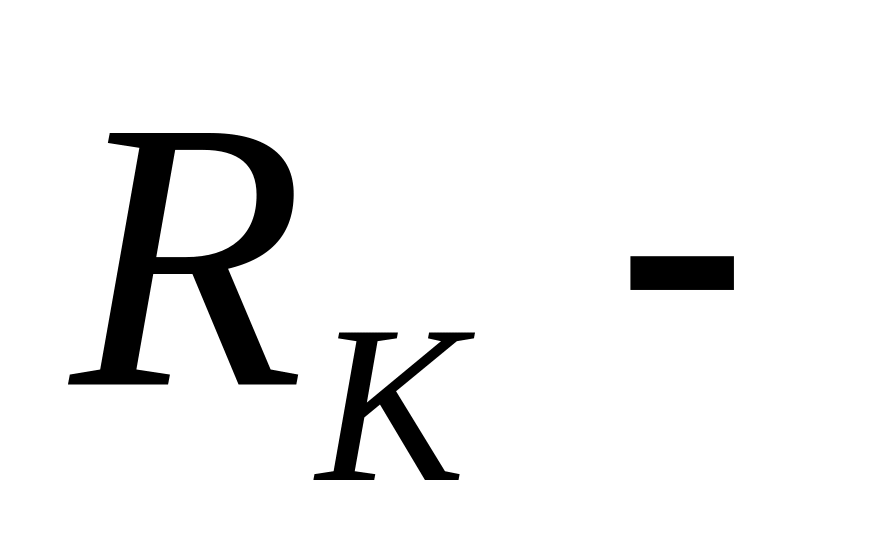

термическое
сопротивление ограждающей конструкции
.

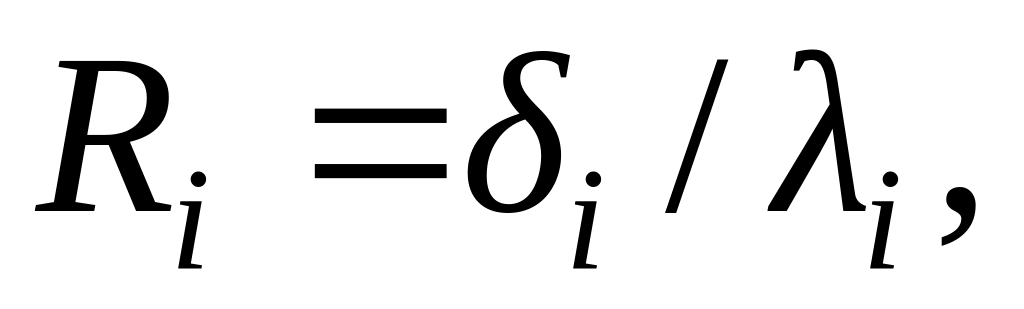

Термическое сопротивление слоя ограждающей конструкции определяем по формуле
где

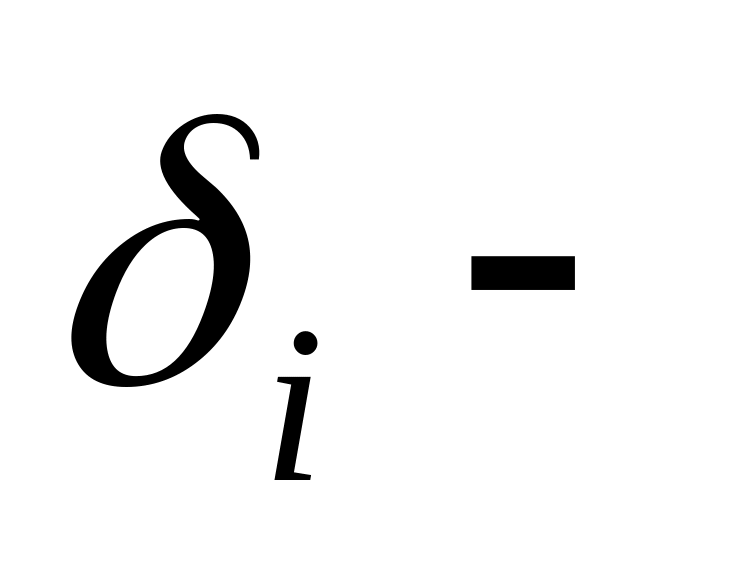

толщина
слоя;
расчетный
коэффициент теплопроводности материала
слоя.
Приведенное сопротивление теплопередаче
ограждающей конструкции должно
удовлетворять условию
Термическое сопротивление ограждающей
конструкции определяем по формуле
=
=2.719-(1/8,7+1/23)=2.561 м2С/Вт
Стена проектируемого здания состоит из следующих слоев:
δ1 = 100 мм из керамзитобетонных навесных панелей.λ1 = 0.79 Вт/м 0С
δ2 (утеплитель)- пенополистистерол λ2 = 0.06 Вт/м 0С
δ3 = 70 мм наружного слоя из керамзитобетона , плотностью 8,0 кН/м.
λ3 = 0.79 Вт/м0С
δ4 = 20 мм для цементно-перлитового раствора. λ4 = 0.3. Вт/м0С

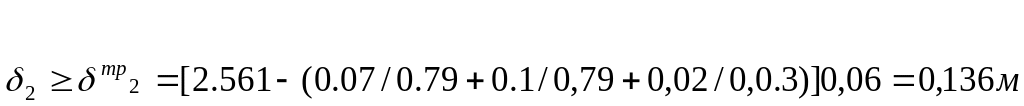

Принимаем толщину теплоизоляционного слоя равной 140мм.
Общая толщина стены 330 мм.
