Лабораторна робота №4.

Характеристики біполярного транзистора.

Мета роботи: За допомогою емулятора EWB-5.12 дослідити основні характеристики біполярного транзистора при включенні з загальною базою та загальним емітером.

Прилади: IBM сумісна ПЕОМ, пакет EWB-5.12.

Короткі теоретичні відомості

Біполярним транзистором називають напівпровідниковий прилад з трьома виводами, що має два електронно-діркових переходи, які утворені між трьома областями з різними типами провідності. Залежно від порядку чергування областей розрізняють транзистори p-n-p та n-p-n-типів.

Середня область називається базою (Б). Перехід, до якого прикладена пряма напруга, називають емітерним, а відповідну зовнішню область - емітером (Е). Інший перехід, зміщений у зворотному напрямку, називають колекторним, а відповідну зовнішню область - колектором (К).

Рис.1

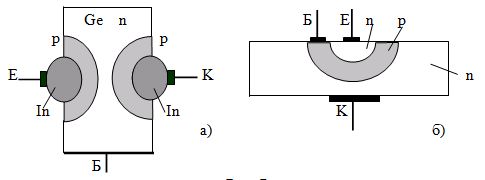

При виготовленні транзистора методом вплавлення (рис.1), базою його служить пластинка германію або кремнію, наприклад n-типу, на яку з двох сторін наплавляють краплі акцепторної домішки, наприклад індію.

У прикордонних шарах між германієм та індієм утворюються p-області, що представляють емітер і колектор, відстань між якими (товщина бази) дуже маленька.

Крім того, концентрація атомів домішки в області бази повинна бути на багато разів нижчою, ніж в області емітера. Ця умова дуже важлива для роботи транзистора.

Більш досконалим є дифузійний метод виготовлення транзисторів, при якому в пластинці кремнію n-типу (рис.1б) за допомогою фотолітографії формують базову і емітерний області, колектором в такій npn-структурі служить вихідна пластинка кремнію n-типу.

Розглянемо принцип дії транзистора на прикладі pnp-структури. Між базою і емітером до транзистора прикладають пряму напругу Uбе, для якої емітерний перехід відкритий і, отже, під дією напруги в долі вольта через нього потече значний прямий струм емітера Iе.

Рис. 2

У транзисторах концентрація носіїв в базі набагато нижча, ніж в емітері, тому струм Iе створюється в основному дірками, інжектованими емітером в базу.

Введені в базу дірки намагаються рекомбінувати з вільними електронами бази, але оскільки цих електронів мало, а область бази вузька, переважна більшість дірок встигає пройти через базу і досягти колекторного pn-переходу, перш ніж відбудеться рекомбінація. Невелика частина дірок, що рекомбінували, створює струм бази Іб (рис.2).

Пройшовши до колектора, дірки починають відчувати прискорюючу дію pn-переходу колектора і витягуються з бази в колектор, створюючи струм колектора Ік.

Враховуючи невеликий відсоток дірок, рекомбінує з електронами в базі, можна вважати, що , де α=0,95÷0,99 - коефіцієнт передачі струму емітера.

Так як напруга Uбк є зворотною, вона в десятки разів може перевищувати напругу Uбе, яка, будучи прямою, є вхідною для транзистора і визначається вольтамперною характеристикою pn-переходу. Вхідний струм транзистора Iе і його вихідний струм Ік приблизно рівні. Тому потужність на виході схеми UбкІк може виявитися набагато більшою, ніж у вхідному колі UбеIе. Це положення визначає підсилювальні властивості транзистора.

Принцип дії транзистора npn-типу відрізняється тільки тим що носіями зарядів в ньому служать не дірки, а вільні електрони (рис.2б).

Для дослідження властивостей транзистора прикладемо вхідну напругу Uбе і виміряємо вихідний струм Ік як функцію вихідної напруги Uке.

Шляхом ступінчастого підвищення напруги отримаємо сімейство вихідних характеристик (рис.3а).

Особливістю транзистора є той факт, що колекторний струм мало змінюється після досягнення Uке певного значення. Напруга, при якій характеристика має вигин, називається напругою насичення. Іншою особливістю є те, що малої зміни вхідної напруги виявляється досить для

Рис.3

того, щоб викликати відносно велику зміну колекторного струму. Це видно на прохідній характеристиці, зображеній на рис.3б, яка являє собою залежність Iк від Uбе. Прохідна характеристика транзистора, як і діода, має вигляд експоненціальної функції:

,

де Is - зворотний струм колектора. Зміна колекторного струму Ік в залежності від Uбе характеризується крутизною S:

при Uке=const. Цю величину можна розрахувати, використовуючи теоретичну залежність Iк (Uбе):

Таким чином, крутизна пропорційна колекторному току і не залежить від індивідуальних властивостей кожного транзистора, тому для її визначення не потрібно вимірювань.

Залежність колекторного струму від напруги Uке характеризується диференціальним вихідним опором:

при Uбе = const. З високою точністю опір rке обернено пропорційний Ік.

Для опису вхідного ланцюга транзистора як навантаження, з'єднаної з вхідним джерелом напруги, вводять диференціальний вхідний опір

,

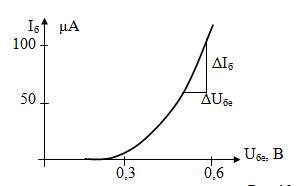

при Uке=const. Його можна визначити за вхідною характеристикою Iб=f(Uбе) (рис.4). Ця характеристика, як і прохідна характеристика, описується експоненціальною функцією.

Рис.4

Коефіцієнт пропорційності називають коефіцієнтом статичного підсилення за струмом. Однак пропорційність має місце тільки в обмеженій області струму, оскільки β залежить від Ік.

Диференціальний коефіцієнт посилення за струмом в робочій точці визначається виразом

при Uке=const. Знаючи β і крутизну можна розрахувати вхідний опір rбе:

.

При малих сигналах транзистори характеризуються коефіцієнтом зворотної передачі по напрузі:

при Іб=const. Абсолютне значення його не перевищує 10-4. Тому впливом зворотної передачі практично можна знехтувати. При високих частотах зворотну передачу все ж доводиться враховувати.
