2. Газовые и газоконденсатные залежи (месторождения).
УВ в земных недрах располагаются в породах, называемых коллекторами («сборщиками»). Это песчаные пласты (гранулярные коллектора), карбонатные, состоящие из доломита и известняка (органогенные и хемогенные) и другие породы, разбитые трещинами, имеющие разные пустоты (трещинные коллектора). Все названные виды коллекторов очень редко встречаются в «чистом» виде. Чаще они смешанные. Все коллектора характеризуются следующими свойствами: пористость, гранулометрический (механический) состав, проницаемость, удельная поверхность породы, трещиноватость, газо-нефте-водонасыщенность и др.
2.1.
Пористость
- емкость в
породе (поры, пустоты). Полная
(абсолютная емкость) пористость
- отношение суммарного
объема всех пор (Vпор)
к объему породы V0
;
,
доли
единицы или %.
Свойства коллекторов определяются размерами поровых каналов (α), которые подразделяются на капиллярные (α=0,0002-0,5мм) и субкапиллярные (α=<0,0002мм). Открытая пористость – пористость для движения УВ и воды. На пористость влияет: взаимное расположение зерен, их форма, неоднородность зерен по размерам, цементация, растворение, отложения в порах солей и др.
2.2.
Гранулометрический состав
–
распределение
частиц по
размерам, выражается в
% каждого размера зерен к их общей
массе. Определяют
ситовым и седиментационным
методами. Первый
- рассеивание ситами
с определенным диаметров ячеек.
Глины-тонкодисперсные
< 0,001мм;
крупнозернистые 0,001-0,01мм.
Алевролиты-мелкозернистые
0,01-0,05мм,
крупнозернистые 0,05-0,1мм.
Песок-мелкозернистый
0,1-0,25мм, среднезернистый
0,25-0,5мм,
крупнозернистый 0,5-1мм. Седиментационный
метод
основан на скорости
оседания частиц в жидкости.
По формуле Стокса
где g
- ускорение свободного падения,
d
- диаметр
частиц, ν - кинематическая
вязкость, Рп
и
Рж
- плотности жидкости
и вещества частиц.
Гранулометрический анализ - начало изучения генезиса пород нефтяных месторождений. Он необходим для процесса разработки месторождений, для оборудования забоев скважин (нужны ли фильтра для предотвращения разрушения скважин от поступающего из пласта песка, подбирают режимы промывки скважин от песчаных пробок и т. д.).
2.3. Проницаемость пород – способность их фильтровать жидкость и газы. Абсолютная проницаемость одной фазы (газа или жидкости), если вся порода заполнена этой фазой. Определяют по азоту. Эффективная (или фазовая) проницаемость - для данной фазы (газ или жидкость), когда в порах находится многофазная система. Зависит от свойств пород, от характера насыщенности ее флюидами, ее физико-химических свойств этих фаз и от градиента действующих давлений.
Относительная
проницаемость
– отношение
эффективной
к абсолютной, определяют
по формуле
Дарси
,
где V
– скорость фильтрации, Q
– расход объема жидкости, F
– площадь фильтрации, К – коэффициент
пропорциональности (коэффициент
проницаемости), µ - динамическая вязкость
жидкости, ∆Р – перепад давления по
концам образца длиной L.
Значение
это
для жидкости (воды, нефти). Для
газа
объем газа
при среднем давлении
по
длине образца.
где
Р1,
Р2
-
давление
на входе и выходе образца. Или
для газа
где
Q0,
- расход газа при атмосферном
Р0.
L
-
м;
F
-
м²; Q
-м³/с; Р - Н/м²; µ - Н·с/м².
,
т.е. такой пористой
среды, при фильтрации
через которую образец
S=1
м²
и
L=1
м при ∆Р=1
Па расход жидкости вязкостью
~1Па·c
составляют
1 м³/с. Это физически как
бы размер площади
сечения каналов пористой
среды, по которой в
основном происходит фильтрация.
В практике пользуются Дарси (D), которая в 1012 раз меньше 1 м². Это проницаемость такой среды, образец которой с S=l см² и L=1 см при ∆Р=0,1 мПа, расход жидкости вязкостью 1 спз. составляет 1 см3/сек. (кгс/см²=98,0665*103 Н/м²=98,0665 Па), 0,001D=милидарси. 1D=10-8 см².
Из кривых на рис.9 следует, что при разгазировании нефти в пластовых условиях фазовая проницаемость пород для нефти также уменьшается. Соотношение вязкостей нефти µн и воды µв незначительно влияет на зависимость фазовых проницаемостей от водонасыщенности, однако с увеличением µн/µв при постоянной водонасыщенности пористой среды относительное количество нефти в потоке сокращается (рис.9а).

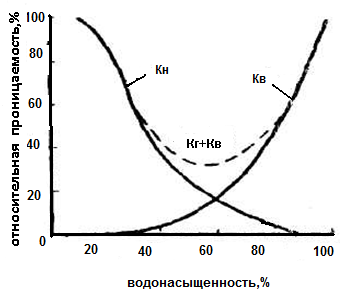

Рисунок 9. Зависимость относительной проницаемости песка для нефти и воды при различном соотношении их вязкости
(Пористость песка 40-42%, проницаемость 3,2-6,8 д. соотношение вязкостей нефти и воды µ0= µн/µв=90-0,057)
Рисунок.
9а. Влияние соотношения вязкостей µ0=
µн/µв
на содержание в струе (дебита) -жидкость
Рисунок. 9б. Зависимость относительной проницаемости песка для газа и воды от насыщенности песка
Опытно установлено, что при одновременном движении нефти, воды и газа, в зависимости от насыщенности среды компонентами возможны -одно, -двух, и трехфазные движения. Трехфазный поток возможен при насыщении песка: нефтью от 23 до 50%, водой от 33 до 64% и газа от 14 до 30%. Это учитывают при эксплуатации скважин, при проектировании методов поддержании Рпласт. и вторичных методов добычи нефти.
2.4.
Удельная поверхность породы
- сумма поверхностей (открытых) всех
частиц, находящихся в единице объема
образца. Поверхность зерен в одном м³
однородного песка с размером зерен
0,2мм равна 20276м². От уд. поверхности
зависит: проницаемость, адсорбционная способность,
содержание остаточной воды и др. Связь
между
этими
параметрами можно выразить приближенно
формулой
,
где Sуд
– уд. поверхность породы в см²/см³, m
- пористость, доли единицы, k
– проницаемость Дарси. Метод ее
определения: расчет по гранулометрическому
составу; измерение размеров частиц под
микроскопом; измерение адсорбции ПАВ
из растворов и адсорбции газов. Уд.
поверхность Sуд
для пород, имеющих промышленное значение,
от 500 до 2500 см²/см³.
2.5.
Трещиноватость горных пород
– играет значительную
(иногда решающую) роль в добыче нефти
и газа. Обусловлена кавернами,
микрокарстами, самими трещинами и
межзерновым пористым пространством.
Качество трещиноватых коллекторов
определяется раскрытостью трещин, их
числом, интенсивностью растрескивания
пород и густотой трещин.
,
,
где Т – объемная плотность трещин, Р
- поверхностная плотность трещин, S
– площадь половины поверхности всех
стенок трещин, секущих объем
породы
V;
I
– суммарная длина следов всех трещин,
выходящих на поверхность F.
Проницаемость Kт
(в D),
когда трещины перпендикулярны поверхности
фильтрации, определяется Кт=85000
в²m,
где:
в - раскрытие трещин в мм, m
- трещинная пористость в долях единиц.
2.6. Нефте-водо-газонасыщенность – определяется по керну и ПГИС.
Коэффициент
нефте-водо-газонасыщенности определяется
по формулам:
;
;
,
где pн,
pв,
p
– плотности воды, нефти и породы; Vв,
VH,
V0
– объем отогнанной воды, нефти и объем
образца породы; Р, Р2
и
- масса образца до и после экстрагирования
и после высушивания; m
– пористость образца. Определяем
хлоридным методом и «капиллярное
давление – водонасыщенность»
(центрифугирование). Зависит от
проницаемости и глинистости пород.
2.7.
Механические свойства пород
– упругость,
прочность
на сжатие и
разрыв, пластичность. Установлено,
что
при падении Pпласт.
объем пористого пространства
пласта уменьшается из-за
упругого расширения
зерен и возрастания сжимающих
усилий под
весом вышележащих пород
(до начала разработки залежи
часть давления компенсировалось
пластовым).
Степень изменения объема пористого
пространства определяется
упругими свойствами
породы.
- закон
Гука, где ∆V
- изменение
объема пор при изменении
пластового давления
на ∆Р;
V-
объем
элемента пласта;
β – коэффициент объемной
упругости пористой среды
;
м²/Н
или (0,3-2,0)·10-5
см²/кгс. Объем породы
и пластовых систем
при добыче нефти и газа очень велик.
2.8. Условия залегания нефти, газа и воды в нефтяных и газовых залежах. УВ намного легче пластовой воды, поэтому они занимают самые высокие части пласта-коллектора. Промышленная концентрация УВ (газа и нефти) в пласте называется залежью. Основным условием ее существования является замкнутость, т.е. обособленность пласта от возможности движения по нему УВ. Залежи УВ имеют различную классификацию:
1) по геометрическому - пластовые, структурные, симметричные, моноклинальные, вытянутые по одной из осей или изометричные и др.;
2) по литологическому составу вмещающих пород - структурно-литологические, стратиграфические, литологические;
3) по количеству и соотношению газа, нефти, конденсата - мелкие (до 10 млн.т, до 10 млрд. м³), средние (10-30 млн.т, 10-30 млрд. м³), крупные (30-300 млн.т, 30-500 млрд. м³) и гигантские (более 300 млн.т, более 500 млрд. м³); газовые, газоконденсатные, содержащие конденсат, газонефтяные, нефтегазовые, газоконденсатно-нефтяные, нефтегазоконденсатные;
4) по начальному пластовому давлению - нормальные, с АВПД, с АНПД.
5) по геологическому строению - пластовые, структурно-тектонические, стратиграфические, выклинивания, срезания. И разные модификации между названными, а также гидродинамические; простые, сложные, очень сложные.
В продуктивной части пласта содержится вода в виде пленок, капелек в местах контакта зерен и в субкапиллярных порах. Эту воду называют связанной (остаточной). Раздел между УВ и водой представляют собой переходную зону (3-5 м и более) вследствие капиллярного подъема воды. Из-за изменения Кпр и mo пласта количество остаточной воды изменяется по пласту. Жидкости и газы в пласте всегда находятся под давлением, которое зависит от глубины залегания залежи. Рпласт.=0,01Н γ, мПа.
2.9.
Давление (пластовое, забойное, устьевое)
при исследовании
и эксплуатации
скважин постоянно измеряется манометрами
(техническими, образцовыми,
глубинными). Измерение
давления по стволу
скважин необходимо знать
потому, что это дает возможность
знать энергию пласта,
наличие в стволе скважины
жидкой фазы, песка,
перетоки флюидов
между
пластами и, возможно, по трубам, коррозию.
Пластовое
давление -
давление на забое скважины (в середине
пласта) при стабильном устьевом
давлении.
Иногда
Рзаб.
и Рпласт.
замерить невозможно. Тогда его
рассчитывают по устьевым по
формуле,
Или
Рy
и Рзаб.
– забойное и устьевое в 0,1 мПа;
L
- глубина скважины,
м.;
- относительная плотность газа; Zср.
– коэффициент сверхсжимаемости газа
при Рср.
и Тср.
в К0,
- смотрите таблицу 8.
Таблица 8 Значения es в зависимости от S
