2. Калибровка аппаратуры викиз

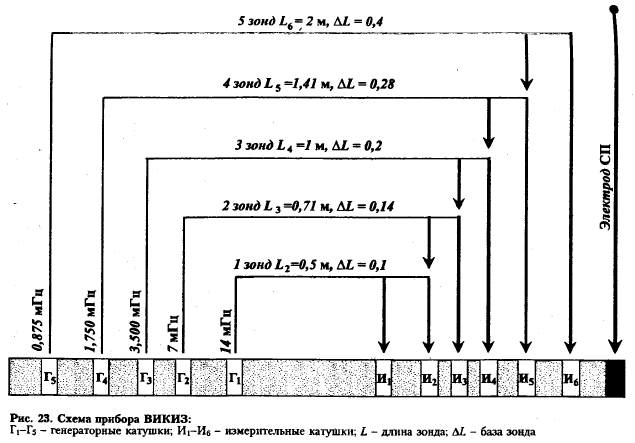

ВИКИЗ содержит 5 зондов различной глубинности исследования. Каждый зонд содержит одну генераторную и две измерительные катушки. Для всех зондов соблюдаются соотношения:

1. ∆L/L = 0,2;

2. fL² = 3, 5*10⁶ Гц*м².

Измеряемая характеристика – разность фаз (∆φ) между ЭДС, наведенными в измерительных катушках каждого зонда. Величина ∆φ непосредственно связана с УЭС г. п. в околоскважинном пространстве. Диапазон измерения ∆φ – от 1 до 67° (УЭС от 200 до 0,4 Ом·м).

Разработчики ВИКИЗ – фирма «Луч», г. Новосибирск.

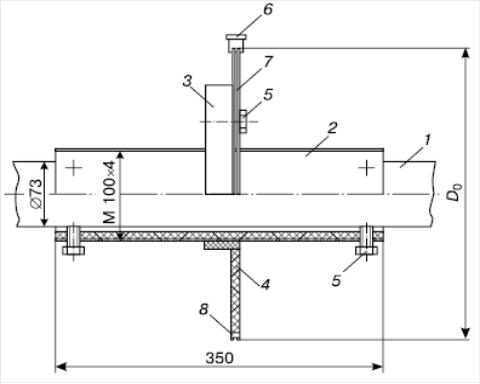

Устройство имитатора показано на рис. 2.2.

Рис. 2.2. Устройство имитатора для аппаратуры ВИКИЗ

7 - кольцо, выполненное из манганинового провода и закреплённое на электроизоляционном диске 4. Кольцо имеет два разрыва. В одном вставлен конденсатор 8, в другом – коаксиальный измерительный разъём 6. В рабочем состоянии этот разъём закорочен дисковым замыкателем с пренебрежимо малой остаточной индуктивностью (менее 10^-10 Гн). При помощи болтов 5 диск с кольцом может быть соединён с фланцем 3, который укреплён на втулке 2 подвижным резьбовым соединением. Втулка 2 крепится на корпусе прибора 1 болтами 5. Для точной установки имитатора вдоль оси зонда вращают диск 4.

Для каждого зонда ВИКИЗ изготавливают свое кольцо из провода с высоким УЭС. Точка перехода через нуль, в отличие от точки с максимальным значением разности фаз, очень легко фиксируется и служит началом отсчета для получения той или иной точки диапазона измерения аппаратуры ВИКИЗ. Необходимая точность установки кольца вдоль оси зонда реализуется с помощью простого механического устройства.

3. Калибровка аппаратуры дм

В зависимости от способа измерения и измеряемых параметров различают:

• диэлектрический индукционный метод;

• волновой электромагнитный метод, который подразделяется на волновой диэлектрический метод и волновой метод проводимости.

Типы аппаратуры диэлектрического метода отличаются количеством зондов (однозондовая, двухзондовая), количеством генераторов различной частоты (одночастотная и двухчастотная) и первичными измеряемыми параметрами (проводимость, диэлектрическая проницаемость).

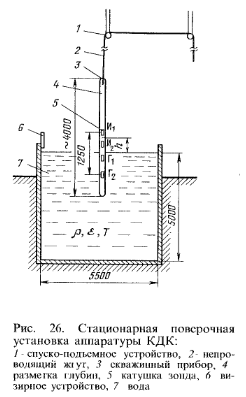

В качестве исходного рабочего эталона предусмотрен СО диэлектрической проницаемости в виде водного бассейна (ε ≈ 80). Он выполнен в виде стационарной установки для градуировки и калибровки аппаратуры волнового диэлектрического метода по УЭС  и диэлектрической проницаемости (рис. 26).

Для каждого положения зонда аппаратуры относительно границы раздела сред: «вода – воздух» в фиксированных точках теоретически при известных значениях и рассчитаны в требуемом диапазоне значения первичных измеряемых параметров, которые принимаются за действительные значения, приписываемые скважинному прибору высокой точности. Реальный скважинный прибор высокой точности принимается за рабочий эталон, который может использоваться в качестве компаратора для калибровки рабочих СИ.

Калибровка аппаратуры ДМ производится с помощью комплекта имитаторов (набора катушек) аналогично калибровке аппаратуры ИМ.

Оценка абсолютной погрешности аппаратуры при каждом i – м воспроизведении имитатором ε_pi :

∆_i=ε_i – ε_pi (1.18)

Аппаратура признается пригодной, к эксплуатации, если выполняется неравенство:

(1.19)
