Калибровка аппаратуры бм
Диапазон измерений от 0,5 до 10000 Ом*м.
Калибровка измерительных каналов УЭС на основе зондов бокового каротажа с фокусировкой тока выполняется с использованием эталонных электролитических моделей пластов, а поверка - с использованием имитаторов УЭС. Эталонные модели пластов (стандартные образцы УЭС) те же, что и для БКЗ.

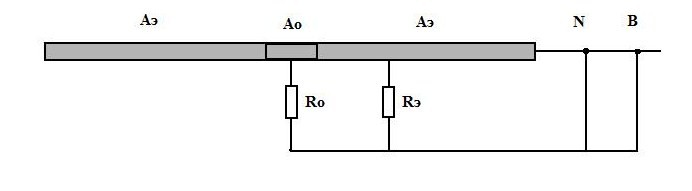

Электрическая схема имитатора УЭС в виде резисторов (магазинов сопротивлений), подключаемых к центральному электроду зонда БК A0, одному из экранных электродов зонда Аэ, удаленному электроду N и оплетке геофизического кабеля – электроду В, изображена на рис. 1.2.
Рис. 1.2. Электрическая схема имитатора УЭС для зонд трехэлектродного БК с фокусировкой тока.
Функция преобразования данного имитатора имеет следующий вид:
,
(1.7)
где Кзн – номинальное значение коэффициента зонда, указанное в документации на аппаратуру; Rо – сопротивление резистора (магазина сопротивления) в цепи центрального электрода.

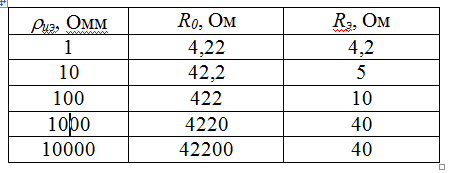

В табличном виде функция преобразования имитатора УЭС для БК представлена в табл. 2.
Таблица 2
Определение основной абсолютной погрешности аппаратуры выполняют в следующей последовательности:
определяют действительное значение коэффициента зонда трехэлектродного БМ Кд:
(1.8) , где
Lэ1 и Lэ2 – длины экранных электродов;
L0 – длина центрального электрода;
h1 и h2 - толщины изоляторов между электродами;
d0 – диаметр центрального электрода;
определяют относительную погрешность δоз коэффициента зонда:
δоз=100(Кд – Кн)/Кн ,% (1.9)
выполняют однократные измерения УЭС, оценивают основную абсолютную погрешность:
∆оi=ρi – ρэi (1.10)
аппаратура признается пригодной к применению, если в каждой точке контроля выполняется неравенство:
|∆оi|<0,01ρэi[10– δоз] (1.11)
1.3 Калибровка микрозондов
Радиус исследования микрозондов меньше 20 см, поэтому с их помощью определяют УЭС промытого пласта и УЭС зоны проникновения, а также УЭС пласта в случае отсутствия проникновения фильтрата в пласт.
Калибровка МЗ выполняется с использованием электролитической модели пласта (стандартного образца УЭС). Она представляет собой стальную емкость диаметром 2 м и глубиной 1 м, заполненная раствором NaCl, плотность которого равна 0,05 – 40 Ом*м.
Каждый из МЗ помещают в стандартный образец УЭС. При этом зонд располагают в центре емкости, а удаленный электрод B соединяют с корпусом емкости. Методика калибровки основана на прямых измерениях аппаратурой эталонных значений УЭС, воспроизводимых СО в каждой из 3 – 5 точек контроля.
Оценку
абсолютной погрешности в каждой i-той
точке контроля определяют по формуле:
(1.12)
Аппаратура
признается пригодной к применению по
калибруемому каналу, если в каждой точке
контроля выполняется неравенство:
(1.13)
где в – верхнее значение диапазона измерений УЭС.
Если неравенство не выполняется в связи с тем, что в течение межповерочного периода произошло изменение коэффициента микрозонда, то определяют новое его значение. В той же самой калибровочной емкости приготавливают два водных раствора хлористого натрия с УЭС 1 и 2. Новое значение коэффициента микрозонда определяют по формуле:
(1.14)
