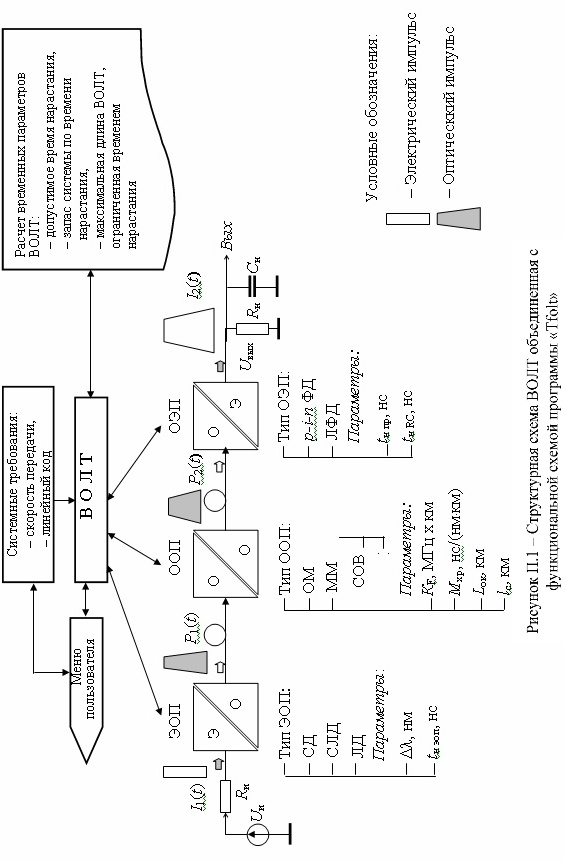

П.2.2 Блок-схема программы «Tfotl»

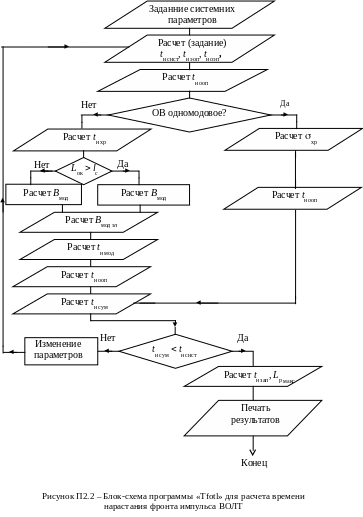

Блок-схема программы «Tfotl» приведена на рис. П2.2. Работа программы начинается с выбора (задания) системных параметров (ширины линейного спектра аналогового или тактовой частоты передачи цифрового сообщения и линейного кода). Далее следует расчет (задание) значений времени нарастания ЭОП, ООП и ОЭП. После выполнения расчета времени нарастания ЭОП начинается расчет параметров ООП.

Если в системе передачи используется многомодовое (ММ) ОВ то программа выполняется согласно левой ветви блок-схемы на рис. П2.2, причем расчет для случаев L_ок  l_с (длина трассы прокладки больше строительной длины ОК) и L_ок  l_с (длина трассы прокладки меньше строительной длины ОК) выполняется по разным формулам. После расчета времени нарастания, обусловленного модовой дисперсией, рассчитывается времени нарастания вследствие хроматической дисперсии, а затем суммарное времени нарастания ООП.

Если в системе передачи используется одномодовое (ОМ) ОВ то программа выполняется согласно правой ветви блок-схемы на рис. П2.2. Здесь рассчитывается время нарастания, обусловленное хроматической дисперсией, поскольку в ОМ ОВ модовая дисперсия равна нулю.

Затем рассчитывается суммарное время нарастания ВОЛТ, которое обеспечивает выбранная комбинация компонентов – ЭОП + ООП + ОЭП. Это значение сравнивается со значением требуемого (для нормальной работы системы) времени нарастания. Если выбранная комбинация компонентов обеспечивает меньшее, чем требуется для системы время нарастания, то эта комбинация подходит и рассчитывается запас системы передачи по времени нарастания. Запас может быть использован, например, на увеличение длина участка регенерации по времени нарастания (скорости передачи), если в этом есть необходимость. При наличии запаса программа рассчитывает максимальную длину участка регенерации, ограниченную временем нарастания.

Если выбранные компоненты не удовлетворяют системным требованиям по быстродействию, то программы формирует команду на изменение (уменьшение) значений времени нарастания компонентов. После внесения оператором изменений цикл расчетов повторяется.

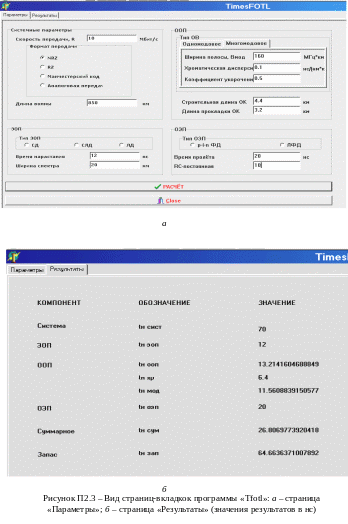

По результатам расчета программа создает отчет (табл. на рис. П2.3,б) с указанием заданных и рассчитанных параметров быстродействия ВОЛТ.

Исследование влияния инерционности компонентов волоконно-оптического линейного тракта на длину участка регенерации

Методическое руководство к лабораторной работе №171

Владимир Иванович КОРНЕЙЧУК

Ольга Николаевна КИСЬ

К омпьютерная верстка Е.С. Корнейчук

 Имеет бесконечно большую полосу пропускания.

Соответственно f₂  f₁, гдеf₁ и f₂ – ширина спектра сигнала модуляции на входе и выходе ОВ (f_1,2  1/t₁,₂).
