Министерство транспорта и связи украины

Одесская национальная академия связи им. А.С. Попова

Кафедра телекоммуникационных систем

ИССЛЕДОВАНИЕ ВЛИЯНИЯ ИНЕРЦИОННОСТИ

КОМПОНЕНТОВ ВОЛОКОННО–ОПТИЧЕСКОГО ЛИНЕЙНОГО ТРАКТА

НА ДЛИНУ УЧАСТКА РЕГЕНЕРАЦИИ

Методическое руководство к лабораторно-практической работе №201

по курсу «ОТСС»

Одесса 2008

УДК 681.7.068:621.37/39

Исследование влияния инерционности компонентов волоконно-оптического линейного тракта на длину участка регенерации: Метод. руководство к лабораторно-практической работе №201. Одесса: Изд. центр ОНАС им. А.С. Попова, 2008. – 20 с.: ил.

Методическое руководство к выполнению лабораторных и проведению практических занятий по исследованию влияния инерционности компонентов линейного тракта на длину регенерационного участка ВОСП. Представлен алгоритм и программа «Tfotl» расчета параметров линейного тракта ВОСП с учетом инерционности приемо-передающего оборудования и дисперсии сигнала в оптическом волокне. Приведен пример расчета цифрового тракта SDH уровня STM-1.

Для студентов, обучающихся по специальности «Телекоммуникации».

Составители: В.И. Корнейчук,

О.Н. Кись,

Рецензент – проф. Ю.А. Павличенко

Одобрено

на заседании кафедры

Телекоммуникационных систем

и рекомендовано к печати

Протокол № _

от «__» ноября 2008 г.

Содержание

1 Цель работы

2 Ключевые положения

2.1 Упрощенный подход

2.2 Строгий подход

2.3 Алгоритм проектирования ВОЛТ по параметрам инерционности

3 Ключевые вопросы

4.Домашнее задание

5 Лабораторное задание

5.1 Работа с программой «Tfotl»

5.2 Расчет максимальной длины регенерационного участка

6 Содержание протокола

Список литературы

Приложения

П.1 Пример проектирования ВОЛТ СЦИ уровня STM-1 с одномодовым ОВ

П.2 Программа расчета параметров инерционности ВОЛТ

П.2.1 Модель ВОЛТ

П.2.2 Блок-схема программы «Tfotl»

1 Цель работы

Исследование влияния инерционности (ограниченности полосы пропускания) приемо-передающего оборудования и оптического волокна на длину регенерационного участка цифровой ВОСП.

2 Ключевые положения

Под волоконно-оптическим линейным трактом (ВОЛТ) понимают комплекс технических устройств, предназначенных для передачи оптического линейного сигнала с определенной длиной волны, компенсации затухания в среде передаче, коррекции искажений сигнала, и обеспечивающих требуемые значения коэффициента ошибок (BER) в цифровой системе передачи.

Длина участка регенерации – это максимально допустимое расстояние между передающим и приемным оборудованием ВОСП, при котором обеспечивается заданный (рекомендацией, стандартом) коэффициент ошибок. Например, для SDH BER = 10^–10.

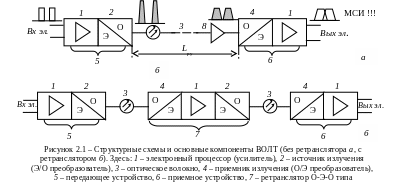

Ф ункциональными компонентами ВОЛТ (рис. 2.1) являются: электро-оптический преобразователь (ЭОП) –передающее устройство, среда передачи – оптическое волокно, опто-электрический преобразователь (ОЭП) – приемное устройство.

Длина регенерационного участка ВОСП может ограничиваться двумя факторами – затуханием сигнала и искажениями длительности импульсов. Поэтому при проектировании ВОСП длина участка регенерации рассчитывается и по затуханию, и по инерционности, а затем выбирается меньшее значение.

Рассмотрим, как ограничивается максимальная длина регенерационного участка с при искажениях формы импульсов.
