Тема: Виды нагружения стержня
Схема
нагружения рамы круглого поперечного
сечения показана на рисунке. Участок
рамы I испытывает …
чистый изгиб и растяжение
поперечный изгиб и растяжение
поперечный изгиб и кручение
кручение и растяжение

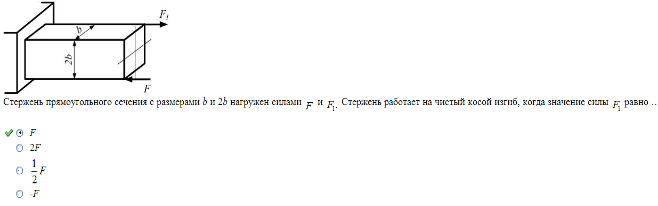

Тема: Виды нагружения стержня
На

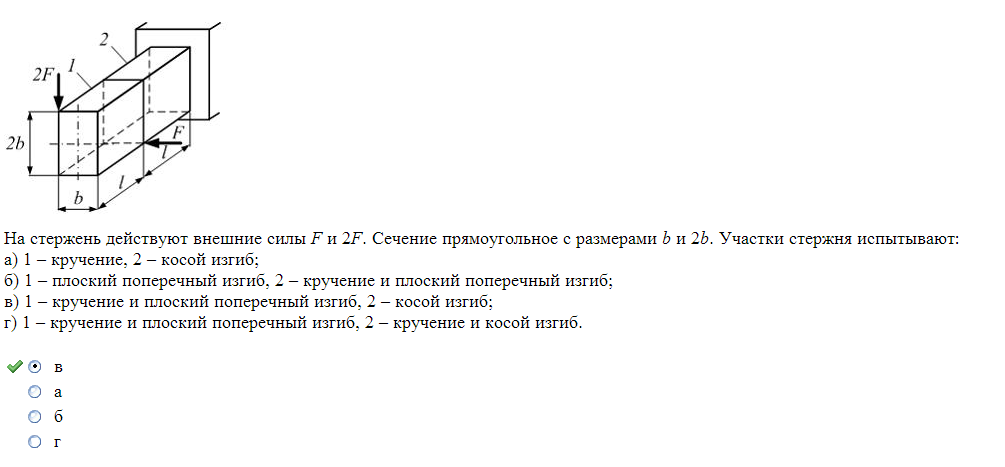

стержень действуют внешние силы F и
2F.
Сечение прямоугольное с размерами b и
2b.
Участки стержня испытывают:
а) 1 –
кручение, 2 – косой изгиб;
б) 1 –
плоский поперечный изгиб, 2 – кручение
и плоский поперечный изгиб;
в) 1 –
кручение и плоский поперечный изгиб,
2 – косой изгиб;
г) 1 – кручение и
плоский поперечный изгиб, 2 – кручение
и косой изгиб.
в
а
б
г
Тема: Виды нагружения стержня Оценку прочности материала при заданном напряженном состоянии в опасной точке стержня с круглым сечением проводят с использованием теорий прочности при: а) внецентренном растяжении; б) растяжении и плоском изгибе; в) плоском поперечном изгибе; г) кручении и изгибе.
г
а
в
б
Тема: Виды нагружения стержня
Схема
нагружения рамы показана на рисунке.
Первый участок испытывает ____________,
второй ____________.
I – поперечный изгиб, II –кручение
I – чистый изгиб, II –кручение
I – поперечный изгиб, II – чистый изгиб
I – поперечный изгиб, II – поперечный
Тема: Виды напряженного состояния
На
рисунке показана ферма нагруженная
силой F.
Напряженное состояние в точках
стержней …
линейное
объемное
плоское (чистый сдвиг)
плоское
Тема: Виды напряженного состояния
Тема: Виды нагружения стержня
При
данном варианте нагружения стержень
I работает на деформацию растяжение.
Если удалить одну силу F,
то стержень I будет испытывать …
растяжение и чистый плоский изгиб
растяжение и косой изгиб
плоский поперечный изгиб
чистый косой изгиб
Тема: Виды нагружения
Тема: Виды нагружения стержня Оценку прочности материала при заданном напряженном состоянии в опасной точке стержня с круглым сечением проводят с использованием теорий прочности при: а) внецентренном растяжении; б) растяжении и плоском изгибе; в) плоском поперечном изгибе; г) кручении и изгибе.
г
а
в
б
Тема: Виды нагружения
