Ход работы

1. С помощью штангенциркуля измеряют высоту и внутренний диаметр режущего кольца с точностью до 0,1 мм. По результа­там измерений вычисляют объем кольца (V) с точностью до 0,1 см³.

    2. Кольцо взвешивают (m₀) с точностью до 0,01 г.

    3. Смазывают кольцо с внутренней стороны тонким слоем вазелина и ставят заостренной стороной на зачищенную поверхность монолита грунта.

    4.Легким надавливанием на кольцо погружают его в грунт.

    5. Затем, обрезая грунт ножом с внешней стороны кольца (рис. 2.1), осаживают его на грунтовый столбик до полного его заполнения.

    6. Грунт ниже кольца подрезается на конус. Кольцо с грунтом извлекают из монолита.

    7. Излишки грунта, выступающего из кольца, осторожно срезают от центра к краям вровень с уровнем кольца.

8. Кольцо с грунтом протирают снаружи и взвешивают (m₁).

9. Плотность сухого грунта _d рассчитываем по формуле: ρ_d=/(1+ w).

10. Полученные данные заносят в журнал.

Журнал определения плотности грунта методом режущего кольца

№№	Лабораторный номер	Масса кольца с грунтом	Масса кольца	Масса грунта,	Объем грунта	Плотность грунта , г/см3 =(m1- m0)/ V		Плотность сухого грунта d=/(1+w)
п/п	образца	m1, г	m0, г	m1- m0, г	V, см3	образца	средняя	d, г/см3
1	3	5	6	7	8	9	10	11
1
2

Приспособления для извлечения грунта из обнажения или керна	Обрезка грунта керна ножом с внешней стороны кольца

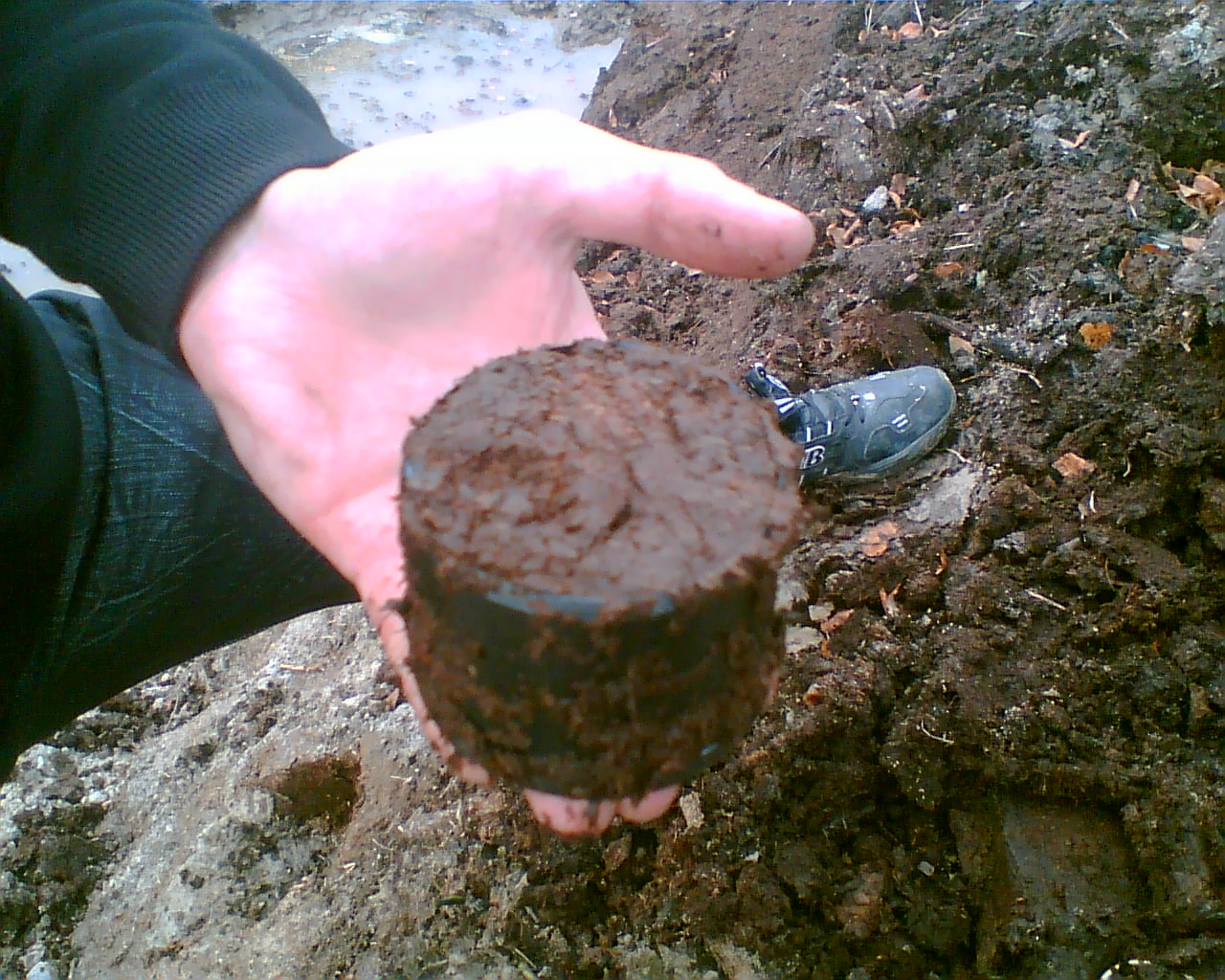

Вдавливание кольца в грунт	Кольцо с грунтом
Рис. 2.1. Последовательность выполнения операций при вырезании кольцом грунта

По плотности скелета _d грунты подразделяют согласно таблице Б.2. (ГОСТ 25100-94)

Разновидность грунтов	Плотность скелета d, г/см3
Очень плотный	>2,50
Плотный	2,50–2,10
Рыхлый	2,10–1,20
Очень рыхлый	<1,20

ВЫВОД

Лабораторная работа № 3 Опреде­ление максимальной плотности скелета грунта и оптимальной влаж­ности грунта

Цель работы: Опреде­ление максимальной плотности скелета грунта и оптимальной влаж­ности грунта с помощью прибора Союздорнии для стандартного уплотнения грунтов (ПСУ). Оценка правильности полученного результата.
