5.1 Определение пенетрации

Суммарные механиче­ские свойства консис­тентных смазок оцени­ваются по их консистен­ции или густоте. Пенетрация (число проницаемости) характеризует консистенцию или степень мягкости пластичных смазок. Число проницаемости (пенетрация) выражается целым числом десятых долей милли­метра глубины погружения конуса или иглы в смазку. Изменение числа пенетрации пластичных смазок при хранении и в условиях эксплуатации указывает на изменение их структуры.

5.1.1 Аппаратура, реактивы и материалы:

- пенетрометр типа Ричардсона с конусом;

- смеситель к пенетрометру ручного действия;

- нож с прямым и острым лезвием;

- шпатель из коррозионно-стойкого материала с квад­ратным краем и твердым резцом;

- секундомер СОСпр-2б-2-221 по ГОСТ 5072-79;

- бензин-растворитель по ГОСТ 443-76.

5.1.2 Порядок проведения исследований

Пенетрацию пластичных смазок определяют по ГОСТ 5346-78 пенетрометром типа Ричардсона с конусом, который состоит из столика 1 (рисунок 5.2), цилиндра 2, конуса 3, стопор­ной кнопки 4, рейки 5 и стержня 6.

Сущность метода заключается в определении глубины погружения в испытуемую смазку стандартного конуса за 5 с. при 25°С и общей нагрузке 150 г, выражаемой целым числом десятых долей миллиметра по шкале пенетрометра.

Испытуемую смазку тщательно перемешивают в специ­альной мешалке (рисунок 5.1). Заполняют шпателем ею цилиндр 2 доверху так, чтобы не образовывались воздушные карманы, выравнивают поверхность и выдерживают его со смазкой в течение 2…3 часов при температуре 25ºС.

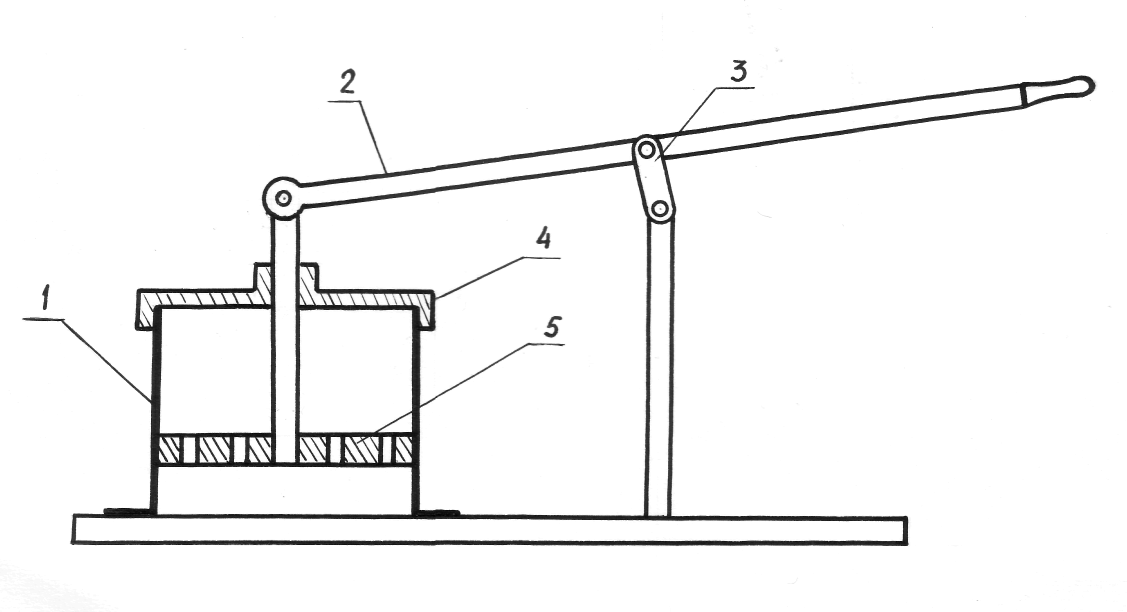

1 - стакан-смеситель, 2 - ручка смесителя, 3 - рычаг, 4 - крыш­ка стакана, 5 - диск с отверстиями.

Рисунок 5.1 - Мешалка для пластич­ных смазок

1 — столик, 2 — цилиндр, 3 — конус, 4 — стопорная кнопка, 5 — рейка, 6 — стержень.

Рисунок 5.2 - Прибор для определе­ния пенетрации пластичных смазок

После этого помещают ци­линдр 2 на столик 1 пенетро­метра. Конус 3 устанавлива­ют так, чтобы нижний конец касался поверхности смазки по центру цилиндра, после чего опускают нижний конец рейки 5 до соприкосно­вения со стержнем 6, на ко­тором укреплен конус, и ус­танавливают стрелку шкалы пенетрометра на ноль.

Для определения пенетрации смазки нажимают на кноп­ку, одновременно пуская в ход секундомер, при этом конус свободно погружается в смазку в течение 5 с, затем кнопку опускают, прекращая этим погружение конуса. При погру­жении в смазку конус не должен касаться стенок стакана. Опуская рейку 5 до соприкосновения со стержнем 6, по положению стрелки прибора опре­деляют число пенетрации, равное количеству сотых долей сантиметра (0,1 мм).

Таблица 5.1 - Значения индекса класса консистенции смазки

Пенетрация при 25°С (ГОСТ 5346-78)	Индекс класса консистенции	Пенетрация при 25°С (ГОСТ 5346-78)	Индекс класса консистенции
400.. .430 335.- .385 310.. .340 265.. .295	00 0 1 2	175.. 305 130. ..160 85. ..115 Ниже 70	4 5 6 7

Определение повторяют 5 раз и за число пенетрации принимают среднее арифметическое из пяти определений. Пе­ред повторным определением пенетрации поверхность смазки в стакане выравнивают шпателем, следя за тем, чтобы не образо­валось воздушных карманов. После каждого определения пенетрации конус снимают, очищают от смазки ватой, смо­ченной в бензине, и насухо вытирают.

В таблице 5.2 приведены значения чисел пенетрации при 25 °С для некоторых пластичных смазок.

Таблица 5.2 - Пенетрация пластичных смазок

Смазки	Пенетрация при 25ºС	Коллойдная стабильность, %
Салидол С Пресс-солидол С Графитная УСсА Литол-24 Фяол-1 Униол-1 ЦИАТИМ-221 ЦИАТИМ-201 Лита Смазка № 158 КСБ	270-330 330-360 250-270 220-250 310-340 280-320 280-320 290-320 290-320 305 245-275	1-5 2-10 0,5-4 8-12 15-20 2-7 4-7 16-30 15-20 8-15 4-8

ОБРАБОТКА МАТЕРИАЛОВ ИССЛЕДОВАНИЙ

Пенетрацию определяем по формуле

П_ср= , (5.1)

где - П₁, П₂, П₃, П₄, П₅ - показатели пенетрации при 5 испытаниях.

После окончания исследований производят полученных результатов с требованиями ГОСТ и дают заключение о влиянии пенетрации исследуемого образца смазки на работу уз­лов и механизмов техники.
