  1. Степени точности резьбы

Допуски диаметров резьбы устанавливаются степенями точности, обозначаемыми цифрами.

Диаметр резьбы

Степени точности

Болт

d

3; 4; 5; 6; 7; 8; 9

4; 6; 8

Гайка

4; 5; 6; 7; 8

4; 5; 6; 7; 8

Допуски внутреннего диаметра наружной резьбы и наружного диаметра D внутренней резьбы не устанавливаются. Допуск среднего диаметра резьбы ( ) является суммарным.

Основным рядом допусков для всех диаметров, в соответствии с рекомендацией ISO, принят ряд по шестой степени точности. Допуски диаметров резьбы для шестой степени точности при нормальной длине свинчивания определяются по формулам. Например:

для d2

;

для D2

, (1)

где P – в миллиметрах; d – среднее геометрическое крайних значений интервалов номинальных диаметров; T – в микрометрах.

Допуски для других степеней точности получают умножением допуска 6-й степени точности на коэффициенты.

Степень точности

3

4

5

6

7

8

9

Коэффициенты

0,5

0,63

0,8

1

1,25

1,6

2

Из формулы (1) следует, что допуск гайки на 1/3 больше допуска болта при одной и той же степени точности. Это связано с технологическими трудностями нарезания резьбы в отверстиях.

  1. Основные отклонения

Положение поля допуска диаметра резьбы определяется основным отклонением (верхним es для наружной резьбы и нижним EI для внутренней). Для получения посадок резьбовых деталей с зазором предусмотрено пять основных отклонений (d, e, f, g, h) для наружной резьбы и четыре основных отклонения (E, F, G, H) для внутренней резьбы. Основные отклонения одинаковы для всех трех диаметров резьбы.

Схема расположения основных отклонений

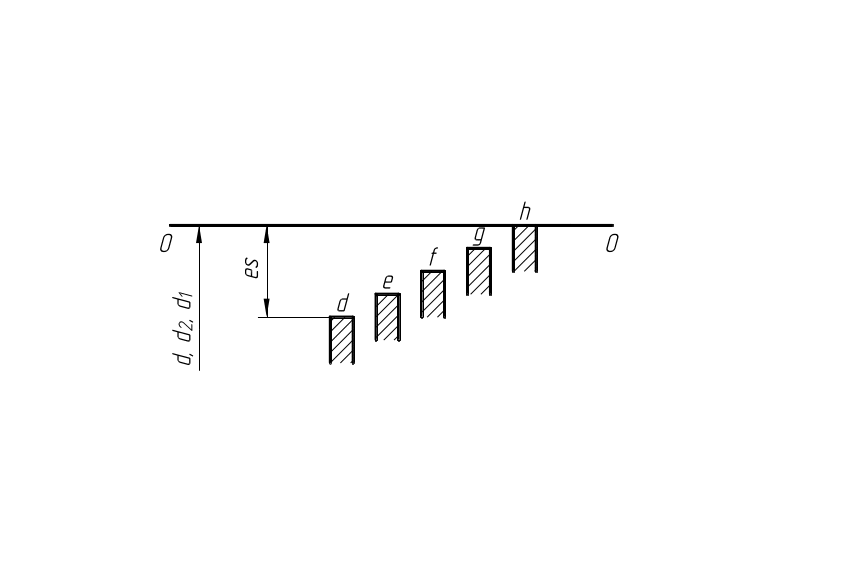

для наружной резьбы

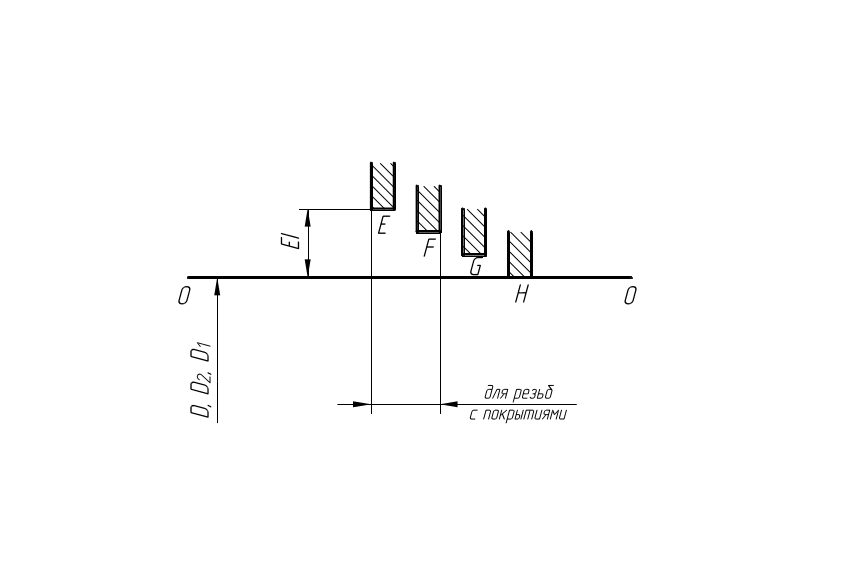

для внутренней резьбы

Предельные резьбовые контуры болта

Условие годности резьбы болта:

− по наружному диаметру d

;

− по среднему диаметру

,

;

− по внутреннему диаметру

.

Предельные резьбовые контуры гайки

Условие годности резьбы гайки:

− по наружному диаметру D

;

− по среднему диаметру

,

;

− по внутреннему диаметру

.

3. Поля допусков резьбы

У резьб следует различать поле допуска диаметра резьбы и поле допуска резьбы. Поле допуска диаметра резьбы образуется сочетанием допуска и основного отклонения. Например, поле допуска среднего диаметра болта

Поле допуска наружного диаметра d болта: 7g

Поле допуска среднего диаметра D2 гайки: 5H

Поле допуска внутреннего диаметра D1 гайки: 6H

Поле допуска резьбы образуется сочетанием поля допуска среднего диаметра с полем допуска диаметра выступов (наружного диаметра d для болтов и внутреннего диаметра D1 для гаек).

Поле допуска резьбы болта:

Поле допуска резьбы гайки:

Поля допусков резьбы устанавливаются в классах точности – точный, средний и грубый – и в зависимости от длины свинчивания.
