6.2. Описание программы
Для выполнения лабораторной работы используется программа «Оптимизация топологии управляющих средств нижнего уровня системы мониторинга распределенных объектов на основе принципа самоорганизации. На рисунке 6.2 представлено главное окно программы.

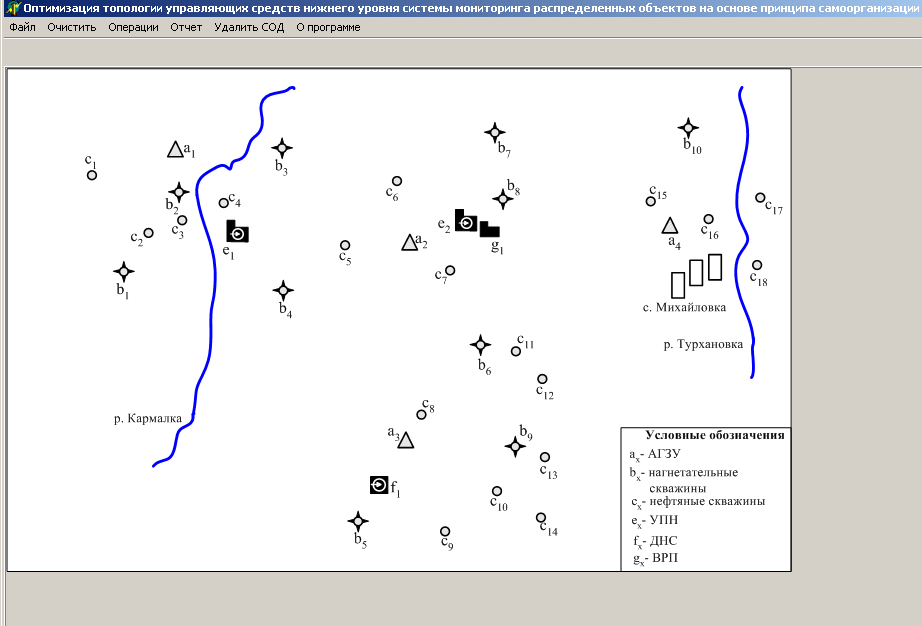

Рис. 6.2- Главное окно программы
Для начала работы с программой, пользователь должен выбрать карту местности, выполнив команду «Загрузить карту» из меню «Файл», и указать на ней расположение источников данных. Карта должна быть представлена рисунком формата bmp или jpeg. Масштаб карты определяет точность определения координат средства обработки данных с учетом частных целевых функций.
Размещение объектов осуществляется нажатием левой кнопки мыши на плоскости карты или загрузку данных из файла через пункт меню «Файл»-«Открыть». В файле указываются количество источников данных, их координаты на плоскости и тип частной целевой функции. Каждому источнику данных ставится в соответствие аналитическая функция, определяющая зависимость стоимостных затрат на обеспечения требуемого уровня качества канала связи от расстояния. На рис. 6.3 представлена экранная форма ввода характеристик частной целевой функции в программный модуль.
Программный модуль позволяет определять координаты СОД в двух режимах: с использованием алгоритма, основанного на принципах самоорганизации, и переборного. В нижней части окна показываются параметры расчета координат средства обработки данных: текущие координаты курсора, рассчитанные координаты средства обработки данных X,Y, длина результирующего вектора L, суммарные затраты Z, количество циклов выравнивания Nc, а также задаются шаг итерации и погрешность результирующего вектора.
а)
б)

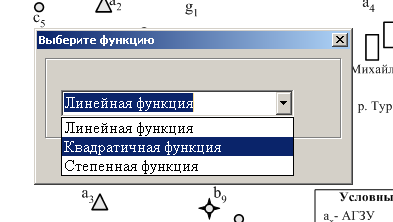

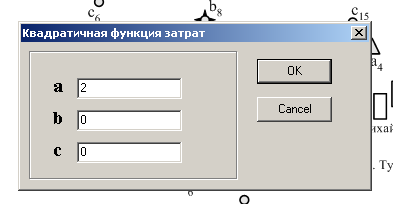

Рисунок 6.3 –Экранные формы ввода параметров аналитических функций
а)- выбор аналитической функции; б)- выбор параметров функции
6.3 Постановка задачи
Провести эксперименты с использованием программы для определения координат СОД для различных конфигураций размещения ИД переборным и самоорганизующимся алгоритмом.
Сделать анализ результатов экспериментов;
Сделать выводы по работе и составить отчет.
Варианты заданий представлены в таблице 6.1.
Таблица 6.1 –Варианты заданий
-
№
k
b
x2
y2
A
x3
y3
N
Dl
1
1
0.5
100
100
300
150
150
9
0.6
2
1,5
1
50
100
300
120
130
9
0.7
3
2
2.5
60
50
320
100
95
10
0.8
4
2
3
40
30
260
120
160
10
0.9
5
2.5
0
50
40
280
200
140
11
1.0
6
2.5
1
120
100
340
130
210
12
1.0
7
3
1.5
200
100
360
250
200
13
1.1
8
3.5
2
120
150
330
140
140
14
1.1
9
0.5
3
30
20
250
180
210
13
1.2
10
1
1.5
50
70
290
250
260
15
1.4
11
1
2
60
50
310
200
150
15
1.3
12
3
2
80
70
320
170
170
16
1.5
13
2.5
1.5
40
60
300
180
170
16
1.6
14
2.5
0.5
30
50
270
190
190
17
1.8
15
0.5
0.5
70
70
350
220
240
17
1.8
16
1.5
1.5
100
50
370
230
200
10
0.4
