Регулятор напруги на інтегральних схемах
Розвиток електроніки й особливо технології виготовлення електронних схем дав змогу створити безконтактний регулятор напруги в габаритах, які забезпечують його монтаж на генераторі. До таких регуляторів відносять регулятори напруги ЯН2А (рис. 11.6) і Я120для генераторів з номінальною напругою 14 і 28 В відповідно. Маса інтегрального регулятора 50 г (РР-350 — 800 г), а габаритні розміри 38 х 58 X 12 мм.
П

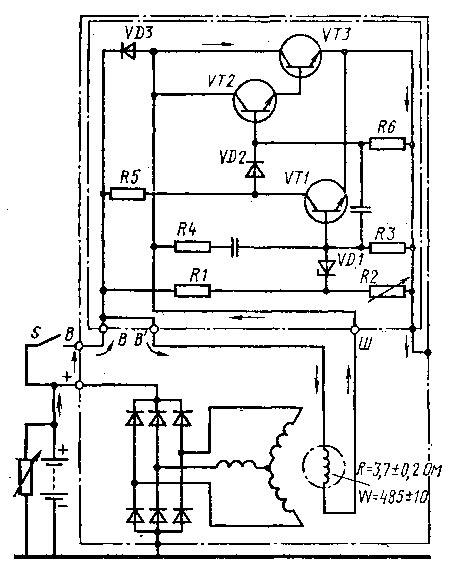

Рис. 11.6. Електрична схема генераторної установки 17.3701 із вмонтованим інтегральним регулятором напруги Я112А (автомобіль ЗИЛ-495850)

Відмінність схеми регулювання напруги в інтегральному регуляторі від розглянутих раніше полягає в тому, що в коло обмотки збудження не вмикається додатковий резистор, коли треба знизити струм збудження, а коло розривається вихідним транзистором VT3.
Інтегральний регулятор напруги — виріб, який не розбирається й не ремонтується. Рівень напруги регулюється на заводі-виготовлювачі. Регульована напруга: 13,9—14,7 В для кліматичного використання (У); 13,3—14,1 В для тропічного використання (Т). У регуляторі Я120 передбачено посезонне регулювання вмиканням і вимиканням виносного резистора, розміщеного в кришці регулятора.
При експлуатації автомобільних генераторів з інтегральними регуляторами напруги забороняється: вмикання батареї зворотною полярністю і недодержання полярності під час пуску двигуна від стороннього джерела струму; робота генераторної установки при від'єднаній батареї; пуск двигуна при вимкнутому плюсовому проводі генератора; перевірка справності генераторної установки на «іскру» замиканням будь-яких затискачів генератора і щіткотримача; з'єднання затискача Ш з затискачами «+» і В (це враз виводить з ладу регулятор); перевірка справності схеми електрообладнання від джерела з напругою понад 18 В (36 В для схем на 24 В). Недопустиме потрапляння води і масла на генераторну установку.
Для підтримання напруги генератора в певних межах на автомобілях ВАЗ-2105 і «Москвич-2140» у кришку генератора з боку контактних кілець вбудовано інтегральний нерозбірний регулятор напруги. Всі елементи регулятора змонтовано на металевій основі, залито герметиком і закрито кришкою. Для з'єднання з генератором регулятор має два виводи — «В» та «Ш» у вигляді жорстких пластин. Мінусовий затискач виведено через корпус регулятора на масу генератора. Конструкція щіткотримача й кришки така, що обидві щітки генератора ізольовано від маси.
