6. Пространственный анализ средствами гис. Построение зоны сдвижения
Зона сдвижения строится с тем, чтобы в дальнейшем определить местоположения ПП. Для ее построения используются оверлейные операции, которые позволяют создавать буферные зоны.
Таким образом для построения зоны сдвижения выполняем операции:
1.Создаем точки вокруг которых будет построена буферная зона. Для этого Разведочный слой делаем редактируемым; Подгружаем «Контур балансовых запасов»; Выделяем все разведочные линии; Объекты – выбрать изменяемый объект – Объекты – Разрезать – ОК.
2.Ставим точки пересечения в косметическом слое – Сохранить косметику – Слой «точки_конт_бал_зап»
3.В слое «точки_конт_бал_зап» добавим колонки Н и L:
Таблица – Изменить – Перестроить.
4.В
таблице мощность создаем колонку Нср,
рассчитываемое по формуле
.
5.Вручную вводим значение Нср в колонку
Н таблицы «точки_конт_бал_зап»;
в колонку L
записываем значения рассчитанные по
формуле
,
где
.
6.Выделяем все точки – Объекты – Буферные зоны – из колонки L – значение сглаживания 100 - Значение – ОК.
7.Вокруг построенной зоны строим еще одну зону на расстоянии 20 м.

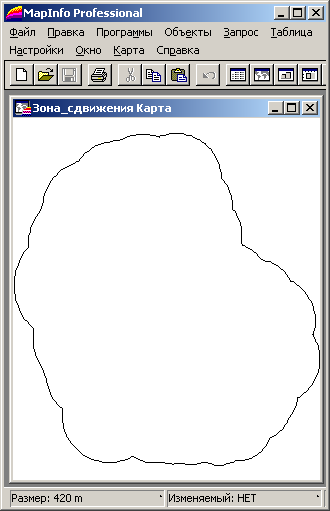

Рис.6
Сохраняем полученную буферную зону в новой таблице «Зона сдвижения».
7. Определение зоны на поверхности для размещения промышленной площадки.
Основными исходными данными для определения зоны для размещения промышленной площадки являются следующие:
1) санитарная зона вокруг водных объектов – ПП должна распологаться не ближе 150 м от водных объектов;
транспортная зона – ПП должна распологаться не далее 500 м от дорожной сети;
зона ожидаемых опасных сдвижений с учетом предохранительной бермы- ПП не должна попадать в зону сдвижения.
Построенные буферные зоны для водных объектов и дорожной сети были сохранены в таблицах «буф_вода» и «буф_дорога». С помощью оверлейных операций вычитаем последовательно из транспортной зоны санитарную и опасную
Слои «буф_дорога» делаем редактируемым выделяем его Объекты Выбрать изменяемый объект выделяем ту часть объекта, которую отнимаем Удалить часть.
Полученную итоговую зону сохранили и отдельном слое.
Также для оптимального размещения используется критерий близости ПП к центру тяжести МПИ, то есть в полученной зоне находим место наиболее близкое к центру тяжести МПИ. Для этого используем инструмент «Линейка».
Промышленная площадка представляет собой прямоугольник сторонами 150х200м. Данную промышленную площадку разместили и разрешенной зоне (буферная зона для промышленной площадки) таким образом, что она целиком оказалась в исходной области, а расстояние от неё до центра тяжести месторождения минимальное.
8. Оформление маркшейдерских планов и вывод их на печать
В данной работе необходимо распечатать два плана - ситуационный план (1:10000) и план промышленной площадки (1:2000). Ситуационный план включает в себя рудное месторождение, рельеф, дорожную есть, растительный покров, гидрографию, населенный пункт. План промышленной площадки – ПП и ее технологические элементы.
Перед выводом планов на печать создаем сетку координат.
Таким образом в результате проведенной работы получили планы - ситуационный и план ПП, представленные ниже.
