Б) Построение графика изомощностей.
На основе слоя таблицы "Мощности" создается поверхность изомощностей. Для этого:
Карта Создать тематическую карту указываем тип Поверхность Поверхность стандартная Далее выбираем таблицу "МощностьДен", поле - Мощность Далее Варианты
размер ячейки: - 2;
степень - 3;
радиус поиска -200:

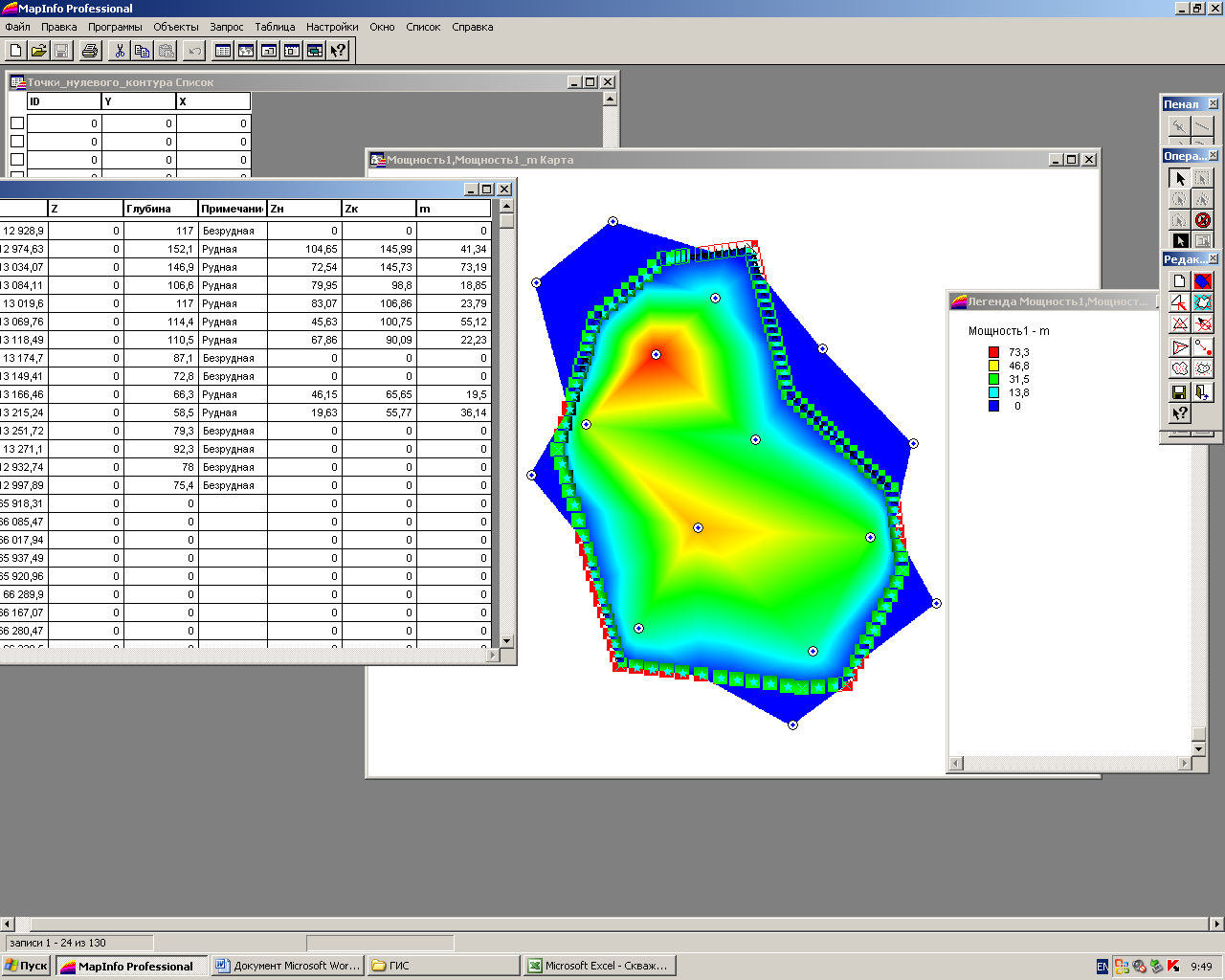

Рис.2
Перед построением графика изомощностей в изолиниях необходимо подгрузить подпрограмму 1run3d.MBX. Для этого выполняем следующие действия:
Программы Каталог программ Добавить 1run3d.MBX ОК
Далее строим график изомощностей с помощью подгруженной программы:
Программы Поверхность Выполнение построения изолиний в окошке Процедура построения изолиний":
указываем таблицу поверхности - МощностьДен_ИЗОМощность;
указываем сечение рельефа - "Вычислить интервалы(10 м);
3)Свойства процедуры построения изолиний – Полилинии.

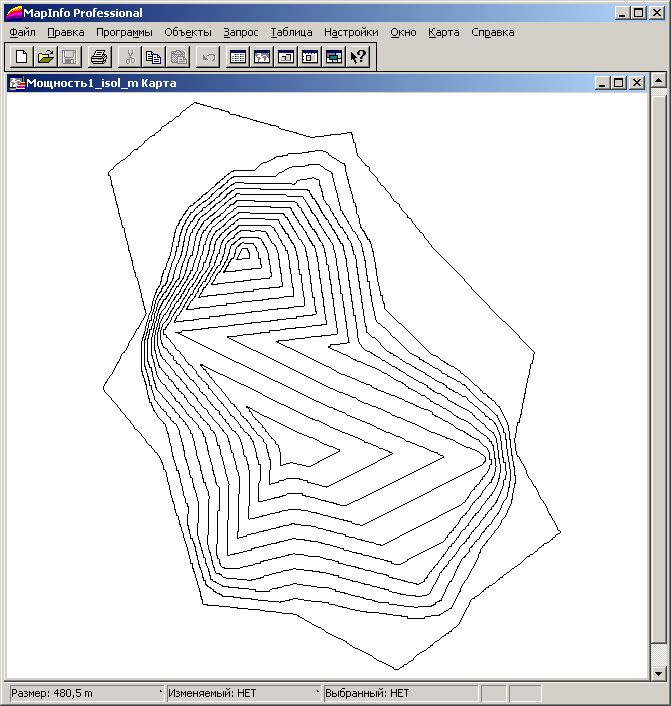

Рис.3
Оконтуриваем рудное тело по кондиционной мощности. Изолинию кондиционной мощности следует сохранить как площадной объект в отдельном слое - «Контур балансовых запасов».
В) Построение графика линейных запасов
Линейный запас представляет собой произведение мощности на содержание и на объемным вес руды.
Исходную таблицу для построения графика линейных запасов можно получить на основе таблицы изомощностей, то есть необходимо выполнить следующие действия:
Запрос – SQL-запрос – Таблицы – мощность – Колонки – N, X, Y, Н, примечание – Проверить – ОК.
Далее к исходной таблице добавляем колонку ЛЗ, в которой с помощью формулы вычисляем линейный запас. В результате имеем:

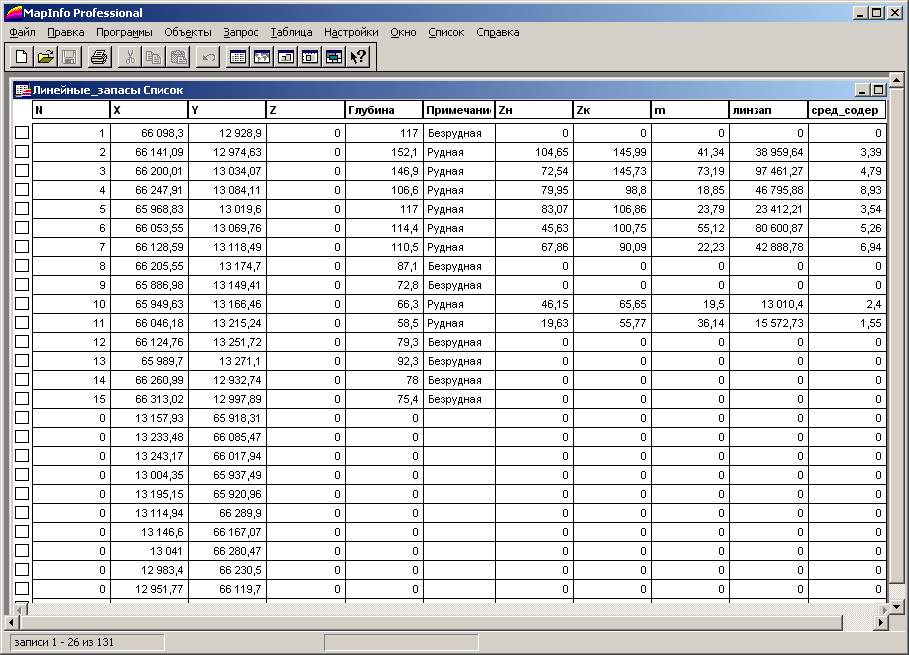

Таблица 4
После выполнения расчета линейных запасов построили его поверхность и график в изолиниях. Построение поверхности и графика линейных запасов производиться аналогично построению графика изомощностей. Результаты построения приведены ниже.

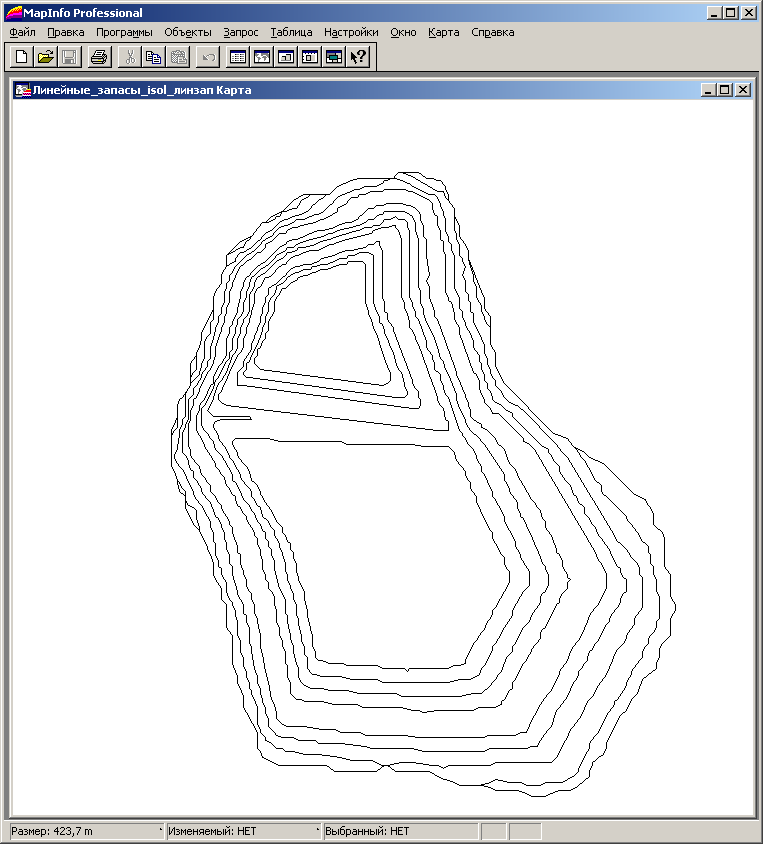

Рис.4
Г) Определение центра тяжести месторождения
Теоретически: На основе слоя "Линейных запасов" определяем центр тяжести месторождения н изолиниях. Сначала, превратим все изолинии в области:
Объекты. Превратить в области.
После этого таблицу изолиний дополняем следующими колонками: «ЦентрX», «Центр Y», «Площадь»". Колонки «ЦентрX», «ЦентрY» заполняем через: Программы > записать координаты объекта, а «Площадь» - Таблица Обновить колонку.
Координаты центра месторождения вычисляются по формуле:
Xi, Yi, - координаты центроидов областей, ограниченной i изолинией, Si - площадь области, ограниченной i изолинией.
После проверки корректности заполнения таблицы линейных запасов, можно воспользоваться SQL запросом для расчёта координат центра тяжести месторождения, при этом формируется новая таблица, в которой есть координаты x и y.
Запрос SQL - запрос:
Создаем новую таблицу "Центр тяжести МНИ", куда помещаем колонки - SUM (Центр XS), SUM(Центр_YS),SUM(Центр_YS). Дополняем эту таблицу следующими колонками Х„. Ум и вычисляем эти координаты с помощью - Таблица. Обновить колонку.
В связи со сбоем программы и невозможностью нахождения ЦТ как описано выше, он был найден как геометрический центр контура балансовых запасов. Таким образом получили следующий результат:

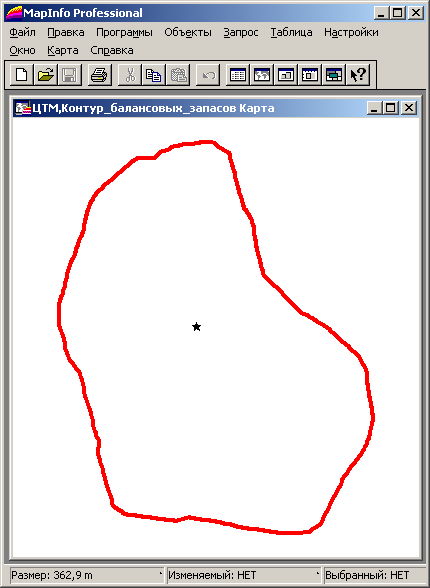

Рис.5
